Газогенератор
Номер патенту: 28125
Опубліковано: 26.11.2007
Автори: Щербань Владимир Валентинович, Саприкін Андрій Борисович, Хаптуренко Сергій Миколайович, Князь Олександр Вікторович
Формула / Реферат
Газогенератор, що включає корпус, заряд палива, запальник, джерело запалення, який відрізняється тим, що корпус виконаний у вигляді зрізаного конуса, горловина якого закрита кришкою, що має сопла, тангенціально розташовані до поздовжньої осі, в днищі корпусу із зовнішньої сторони виконана ніша з приливком, в якій перпендикулярно осі корпусу виконане різьбове гніздо для установки джерела запалення, при цьому гніздо з'єднане з внутрішньою поверхнею корпусу каналом, що виходить в порожнину гайки, де розташований запальник.
Текст

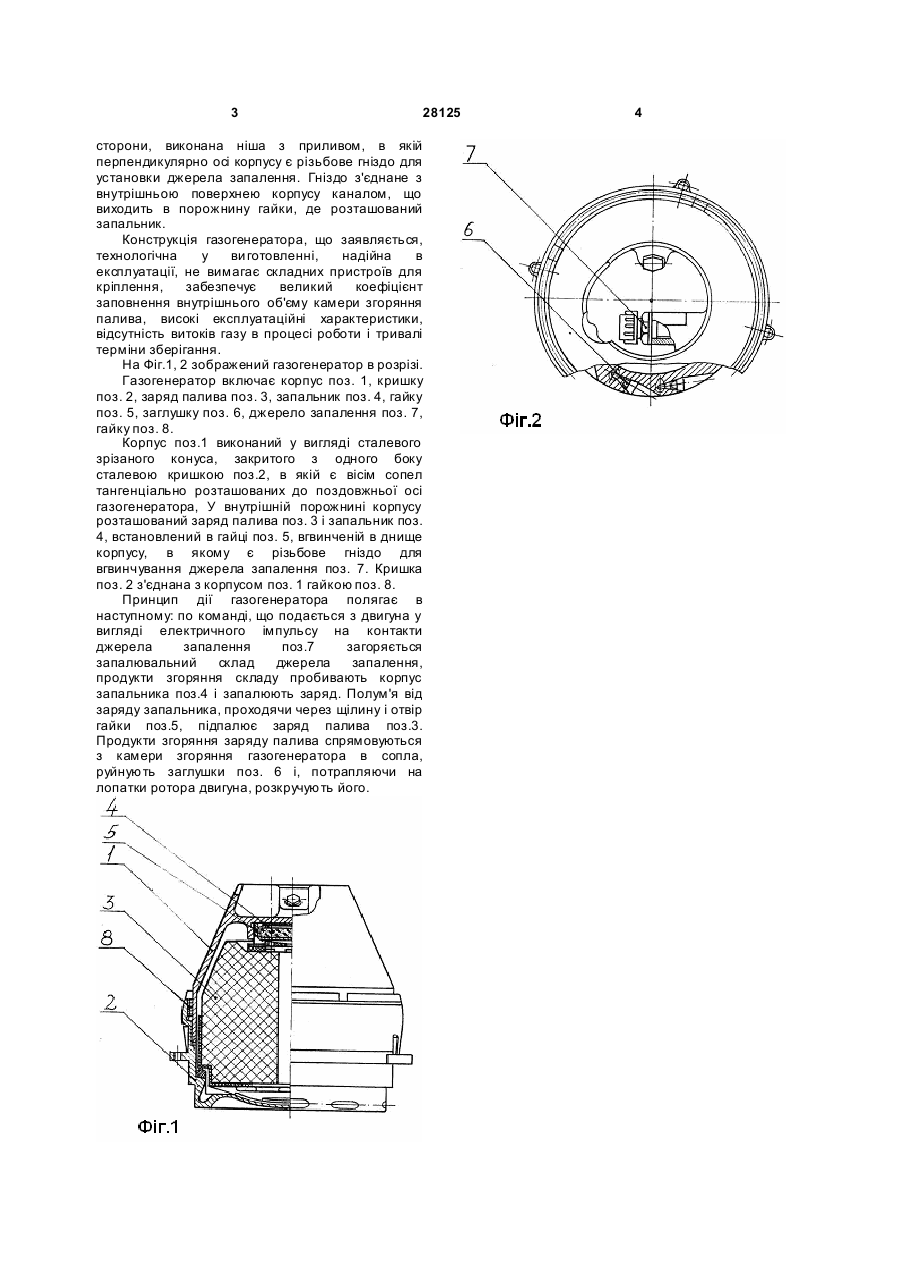

Газогенератор, що включає корпус, заряд палива, запальник, джерело запалення, який 3 28125 сторони, виконана ніша з приливом, в якій перпендикулярно осі корпусу є різьбове гніздо для установки джерела запалення. Гніздо з'єднане з внутрішньою поверхнею корпусу каналом, що виходить в порожнину гайки, де розташований запальник. Конструкція газогенератора, що заявляється, технологічна у ви готовленні, надійна в експлуатації, не вимагає складних пристроїв для кріплення, забезпечує великий коефіцієнт заповнення внутрішнього об'єму камери згоряння палива, високі експлуатаційні характеристики, відсутність витоків газу в процесі роботи і тривалі терміни зберігання. На Фіг.1, 2 зображений газогенератор в розрізі. Газогенератор включає корпус поз. 1, кришку поз. 2, заряд палива поз. 3, запальник поз. 4, гайку поз. 5, заглушку поз. 6, джерело запалення поз. 7, гайку поз. 8. Корпус поз.1 виконаний у вигляді сталевого зрізаного конуса, закритого з одного боку сталевою кришкою поз.2, в якій є вісім сопел тангенціально розташованих до поздовжньої осі газогенератора, У внутрішній порожнині корпусу розташований заряд палива поз. 3 і запальник поз. 4, встановлений в гайці поз. 5, вгвинченій в днище корпусу, в якому є різьбове гніздо для вгвинчування джерела запалення поз. 7. Кришка поз. 2 з'єднана з корпусом поз. 1 гайкою поз. 8. Принцип дії газогенератора полягає в наступному: по команді, що подається з двигуна у вигляді електричного імпульсу на контакти джерела запалення поз.7 загоряється запалювальний склад джерела запалення, продукти згоряння складу пробивають корпус запальника поз.4 і запалюють заряд. Полум'я від заряду запальника, проходячи через щілину і отвір гайки поз.5, підпалює заряд палива поз.3. Продукти згоряння заряду палива спрямовуються з камери згоряння газогенератора в сопла, руйнують заглушки поз. 6 і, потрапляючи на лопатки ротора двигуна, розкручують його. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюGas generator
Автори англійськоюScherban Volodymyr Valentynovych, Kniaz Oleksandr Viktorovych, Khapturenko Serhii Mykolaiovych, Saprykin Andrii Borysovych
Назва патенту російськоюГазогенератор
Автори російськоюЩербань Владимир Валентинович, Князь Александр Викторович, Хаптуренко Сергей Николаевич, Сапрыкин Андрей Борисович
МПК / Мітки
Мітки: газогенератор
Код посилання
