Кривошипно-повзунний механізм молота з пружною ланкою

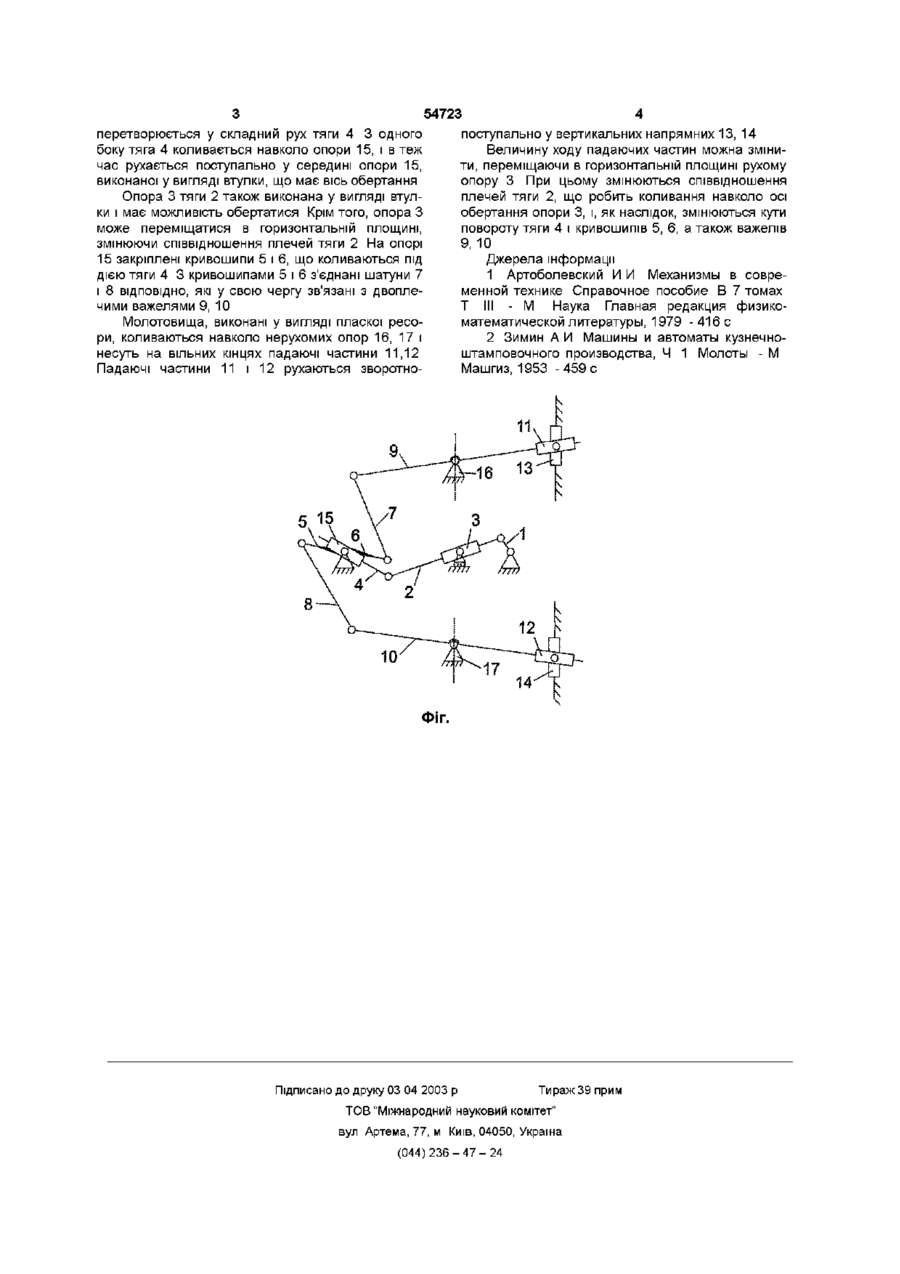

Кривошипно-повзунний механізм молота з пружною ланкою, що містить кривошип, шатун у вигляді пружної ресори і бойок, що здійснює коливальний рух у вертикальній площині, який відрізняється тим, що для отримання безшаботної схеми механізм додатково має шатун, виконаний у вигляді пружної ресори і обидва шатуни здійснюють коливальний рух під впливом тяг, що коливаються, причому величина ходу падаючих частин регулюється за рахунок зміни співвідношення плечей тяги при переміщенні в горизонтальній площині рухомої опори Запропонований винахід відноситься до галузі обробки металів тиском і може бути використаний для кування і гарячого штампування Відомий механізм із регульованим кутом повороту вихідної ланки, що містить кривошип і кулісно-важільний механізм, що впливає на храпове колесо, кут повороту якого регулюється перестановкою і фіксацією у визначеному положенні рухомої напрямної, що обертається навколо ВІСІ [1] Недоліком даного механізму є обмеженість можливостей, тому що регулюється тільки одна вихідна ланка і, крім того, механізм служить тільки для привода храпового колеса ВІДОМІ кривошипно-повзунні механізми молота з пружною ланкою, що містять кривошип, шатун, пружну ланку, виконану у вигляді спіральної пружини, пласкої або увігнутої ресори, і бойок, амплітуда коливального руху якого регулюється у вертикальній площині за допомогою механічних або гідравлічних пристроїв [2] Однак, спільним недоліком молотів цього типу є обмежена галузь їхнього застосування БІЛЬШІСТЬ систем керування не дозволяють наносити сильні одиничні удари Також використання ударних машин звичайного типу не завжди можливо через передачу значних динамічних навантажень на фундамент, що викликає вібрації ґрунту З відомих кривошипно-повзунних механізмів молота з пружною ланкою найбільш близьким за технічною суттю до винаходу є кривошипноповзунний механізм молота з пружною ланкою, що містить кривошип, шатун, виконаний у вигляді пласкої ресори, і бойок, амплітуда коливального руху якого регулюється у вертикальній площині зміною положення шарніра за допомогою ексцентрика Недоліком даного механізму є шаботна схема молота, при якій ударний вплив передається на фундамент Задачею винаходу є підвищення надійності, продуктивності і якості роботи механічного молота, що досягається розробкою конструкції, яка забезпечувала б можливість різних режимів роботи обладнання і регулювання енергії ударів у необхідних межах, а також виключала передачу післяударної вібрації в навколишнє середовище (безшаботна схема) Поставлена задача вирішується тим, що у конструкцію кривошипно-повзунного молота, що містить кривошип, шатун, двоплечий важіль у вигляді пласкої ресори і бойок, додані шатун, двоплечий важіль і система тяг У результаті одержуємо безшаботну схему, коли ударні частини молота рухаються назустріч один одному А система тяг служить механізмом керування, дозволяючи регулювати енергію удару На кресленні представлена структурна схема важільного механізму приводу молота Механізм привода містить кривошипний або ексцентриковий вал 1, тяги 2 і 4, кривошипи 5 і 6, шатуни 7 і 8, двоплечі важелі 9 і 10, падаючі частини 11 і 12, нерухомі опори 16 та 17, рухому напрямну опору 15, вертикальні напрямні 13 і 14 Механізм працює таким чином Обертальний рух від кривошипного або ексцентрикового вала приводу 1 за допомогою тяги 2 СО Ю 54723 перетворюється у складний рух тяги 4 3 одного боку тяга 4 коливається навколо опори 15, і в теж час рухається поступально у середині опори 15, виконаної у вигляді втулки, що має вісь обертання Опора 3 тяги 2 також виконана у вигляді втулки і має можливість обертатися Крім того, опора З може переміщатися в горизонтальній площині, змінюючи співвідношення плечей тяги 2 На опорі 15 закріплені кривошипи 5 і 6, що коливаються під дією тяги 4 3 кривошипами 5 і 6 з'єднані шатуни 7 і 8 ВІДПОВІДНО, які у свою чергу зв'язані з двоплечими важелями 9, 10 Молотовища, виконані у вигляді пласкої ресори, коливаються навколо нерухомих опор 16, 17 і несуть на вільних кінцях падаючі частини 11,12 Падаючі частини 11 і 12 рухаються зворотно поступально у вертикальних напрямних 13, 14 Величину ходу падаючих частин можна змінити, переміщаючи в горизонтальній площині рухому опору 3 При цьому змінюються співвідношення плечей тяги 2, що робить коливання навколо осі обертання опори 3, і, як наслідок, змінюються кути повороту тяги 4 і кривошипів 5, 6, а також важелів 9, 10 Джерела інформації 1 Артоболевский И И Механизмы в современной технике Справочное пособие В 7 томах Т III - М Наука Главная редакция физикоматематической литературы, 1979 -416 с 2 Зимин А И Машины и автоматы кузнечноштамповочного производства, Ч 1 Молоты - М Машгиз, 1953 -459 с 10 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
