Оправка для профілювання секцій робочих органів гнучких гвинтових конвеєрів

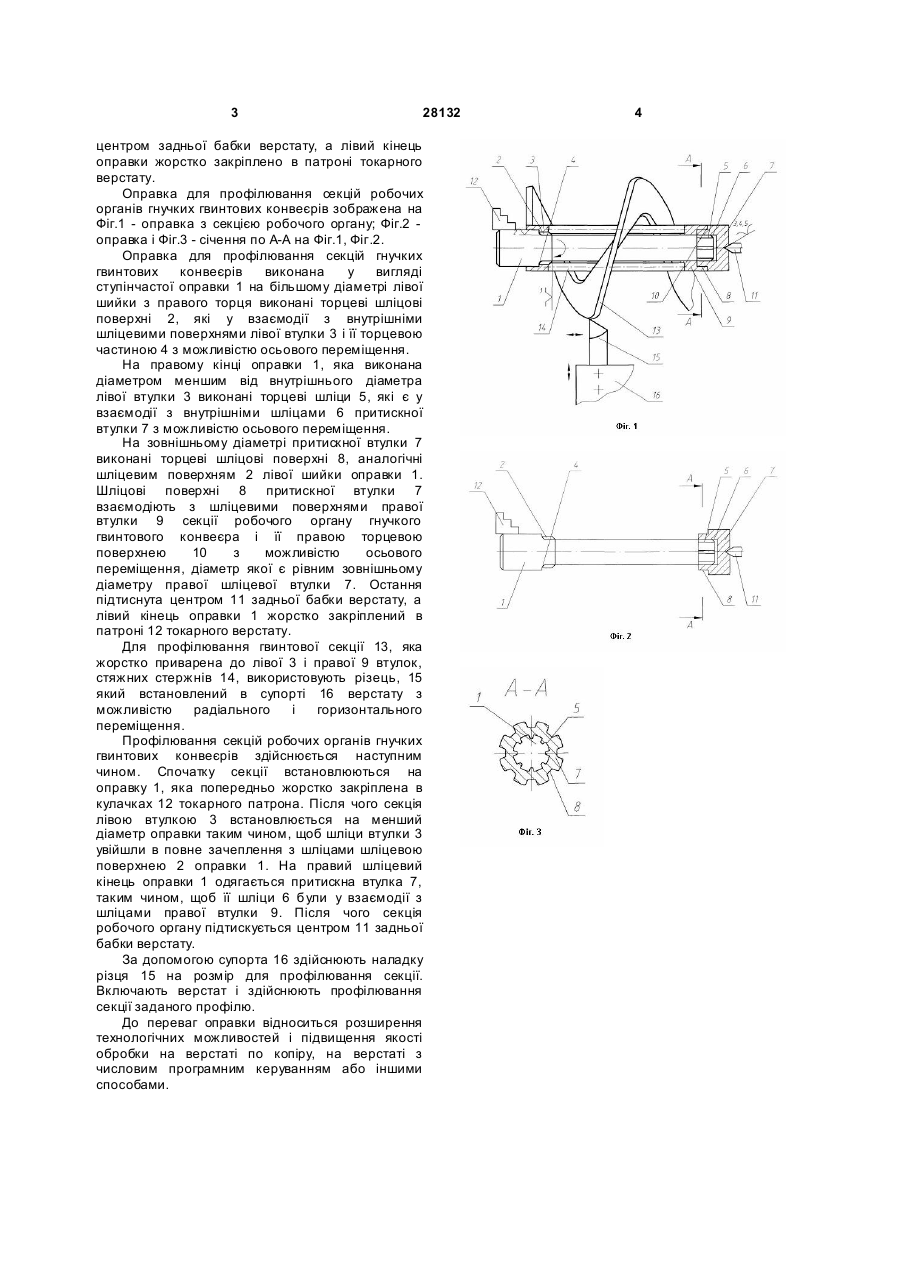

Оправка для профілювання секцій робочих органів гнучких гвинтових конвеєрів, яка виконана у вигляді приводу, ступінчастої оправки, встановлювальних, затискних і регулювальних елементів, різця з супортом верстата, яка відрізняє ться тим, що на більшому діаметрі лівої шийки оправки з правого торця виконано шліцеві поверхні, які є у взаємодії з внутрішніми 3 28132 центром задньої бабки верстату, а лівий кінець оправки жорстко закріплено в патроні токарного верстату. Оправка для профілювання секцій робочих органів гнучких гвинтових конвеєрів зображена на Фіг.1 - оправка з секцією робочого органу; Фіг.2 оправка і Фіг.3 - січення по А-А на Фіг.1, Фіг.2. Оправка для профілювання секцій гнучких гвинтових конвеєрів виконана у вигляді ступінчастої оправки 1 на більшому діаметрі лівої шийки з правого торця виконані торцеві шліцові поверхні 2, які у взаємодії з внутрішніми шліцевими поверхнями лівої втулки 3 і її торцевою частиною 4 з можливістю осьового переміщення. На правому кінці оправки 1, яка виконана діаметром меншим від внутрішнього діаметра лівої втулки 3 виконані торцеві шліци 5, які є у взаємодії з внутрішніми шліцами 6 притискної втулки 7 з можливістю осьового переміщення. На зовнішньому діаметрі притискної втулки 7 виконані торцеві шліцові поверхні 8, аналогічні шліцевим поверхням 2 лівої шийки оправки 1. Шліцові поверхні 8 притискної втулки 7 взаємодіють з шліцевими поверхнями правої втулки 9 секції робочого органу гнучкого гвинтового конвеєра і її правою торцевою поверхнею 10 з можливістю осьового переміщення, діаметр якої є рівним зовнішньому діаметру правої шліцевої втулки 7. Остання підтиснута центром 11 задньої бабки верстату, а лівий кінець оправки 1 жорстко закріплений в патроні 12 токарного верстату. Для профілювання гвинтової секції 13, яка жорстко приварена до лівої 3 і правої 9 втулок, стяжних стержнів 14, використовують різець, 15 який встановлений в супорті 16 верстату з можливістю радіального і горизонтального переміщення. Профілювання секцій робочих органів гнучких гвинтових конвеєрів здійснюється наступним чином. Спочатку секції встановлюються на оправку 1, яка попередньо жорстко закріплена в кулачках 12 токарного патрона. Після чого секція лівою втулкою 3 встановлюється на менший діаметр оправки таким чином, щоб шліци втулки 3 увійшли в повне зачеплення з шліцами шліцевою поверхнею 2 оправки 1. На правий шліцевий кінець оправки 1 одягається притискна втулка 7, таким чином, щоб її шліци 6 були у взаємодії з шліцами правої втулки 9. Після чого секція робочого органу підтискується центром 11 задньої бабки верстату. За допомогою супорта 16 здійснюють наладку різця 15 на розмір для профілювання секції. Включають верстат і здійснюють профілювання секції заданого профілю. До переваг оправки відноситься розширення технологічних можливостей і підвищення якості обробки на верстаті по копіру, на верстаті з числовим програмним керуванням або іншими способами. 4
