Пристрій для з’єднання штокa з бабою молота

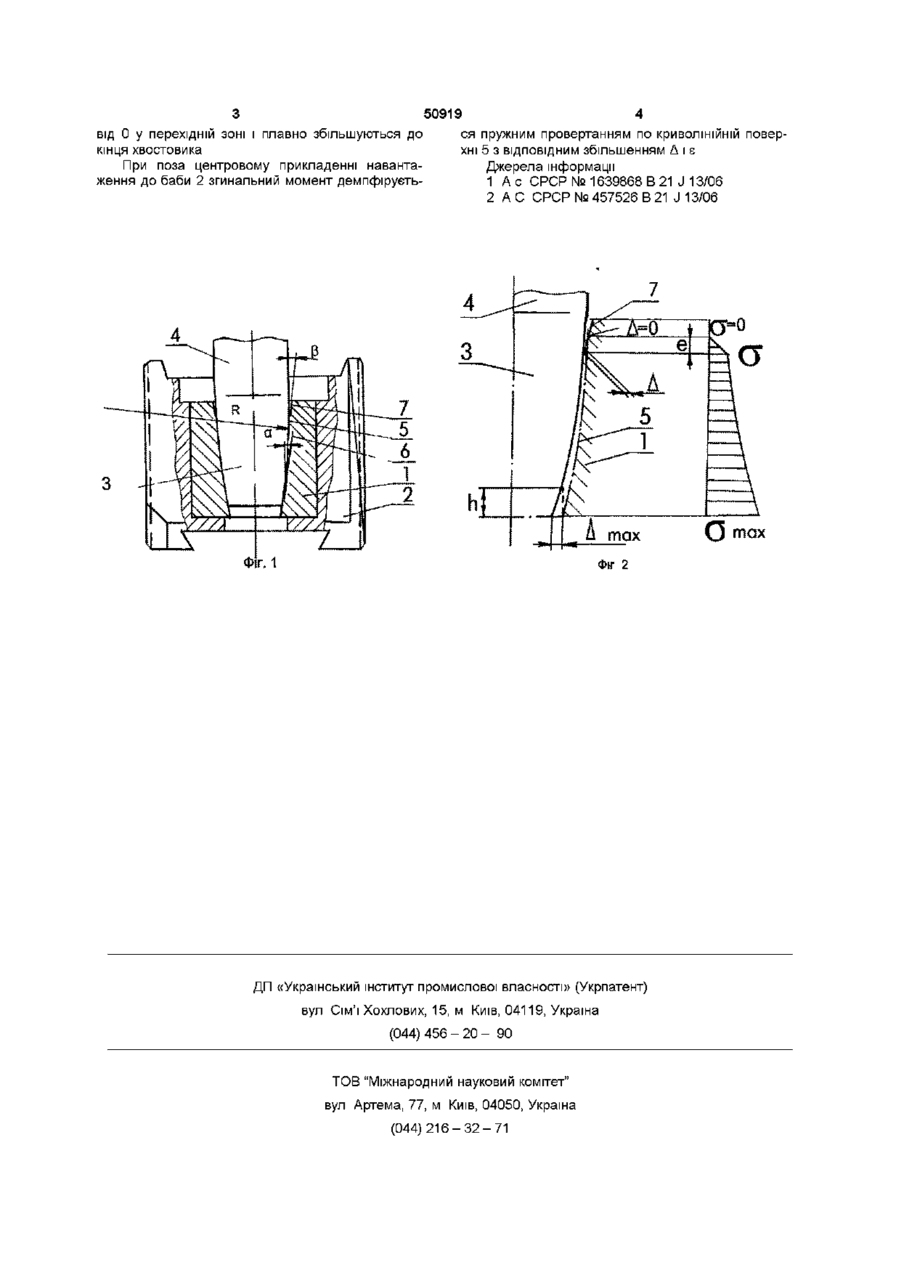

Пристрій для з'єднання штока з бабою молота, що містить розміщену в осьовій порожнині ба Винахід відноситься до устаткування ковальсько-штампувального виробництва Відомо пристрій для з'єднання штоку з бабою молота [1], що містить розміщену в осьовій порожнині баби перехідну втулку з циліндричною зовнішньою поверхнею і конічним отвором для насадження штоку На ЗОВНІШНІЙ циліндричній поверхні втулки з боку торця з великим діаметром отвору виконані канавки Цим досягається зниження жорсткості перехідної зони і, ВІДПОВІДНО, зниження напруг у цій зоні Недоліком пристрою є зниження втомної МІЦНОСТІ втулки, обумовлене наявністю канавок, насічок, нарізки і т п - концентраторів напруг За рахунок виконання втулки у вигляді набору кілець з матеріалів з різним модулем пружності досягається зниження напруг у верхній зоні [2] Однак, при цьому - зберігається стрибкоподібне збільшення напруги в перехідній зоні, - зміна напруг між сусідніми кільцями відбувається ступінчасте, - необхідність підбору різних матеріалів кілець ускладнює конструктивне виконання втулки В основу винаходу поставлена задача підвищення ДОВГОВІЧНОСТІ штоку за рахунок зниження напруг у перехідному перетині Поставлена задача досягається тим, що конус насадження штоку і втулки виконані по криволіній би перехідну втулку з циліндричною зовнішньою поверхнею і конічним отвором для насадження штока, який відрізняється тим, що для підвищення ДОВГОВІЧНОСТІ штока за рахунок зниження напруг у перехідному перерізі, конус насадження штока і втулки виконані по криволінійній поверхні з радіусом кривизни, що забезпечує сполучення по висоті насадження в межах конуса тертя, а у верхній частині втулки виконано додатковий конус з малим кутом розкриття ній поверхні з радіусом кривизни, що забезпечує сполучення по висоті насадження в межах конуса тертя, а у верхній частині втулки виконано додатковий конус з малим кутом розкриття На фіг 1 представлено запропонований пристрій для з'єднання штоку з бабою молота Пристрій містить втулку 1, встановлену в бабу 2 і призначену для з'єднання з хвостовиком 3 штока 4 Конус насадження хвостовика 3 і втулки 1 виконані по криволінійній поверхні 5 з радіусом кривизни R, що забезпечує сполучення по висоті насадження в межах конуса тертя При цьому кут а між дотичною до криволінійної поверхні 6 і віссю може зміняться від 0° до максимального кута, що забезпечує нероз'ємність конусного з'єднання Додатково в верхній частині втулки виконано конус 7 з малим кутом розкриття р Пристрій працює таким чином При насадженні хвостовика 3 штоку 4 у втулку 1 і при ударі баби 2 по поковці пружне вертикальне переміщення h хвостовика 3 (фіг 2) викликає сумарні поперечні деформації Д поступово зростаючі зверху вниз до Дтах Характер зміни Д залежить від зміни а криволінійної поверхні 5 Додатково зменшення деформацій у перехідній зоні забезпечує конус 7 Довжина перехідної зони є залежить від кута розкриття р Таким чином, ВІДПОВІДНІ деформації Д (див фіг 2) викликають пропорційні їм напруги, що зростають о> о ю 50919 від 0 у перехідній зоні і плавно збільшуються до кінця хвостовика При поза центровому прикладенні навантаження до баби 2 згинальний момент демпфіруєть ся пружним провертанням по криволінійній поверхні 5 з ВІДПОВІДНИМ збільшенням Д і s Джерела інформації 1 А с СРСР № 1639868 В 21J 13/06 2 А С СРСР № 457526 В 21 J 13/06 7 7 шах Фіг. 1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
