Різьбове з’єднання
Формула / Реферат
Резьбовое соединение, содержащее установленный в отверстиях базовой и присоединяемой детали болт, стопорный элемент в виде упругого кольца, установленный под головкой болта, и раззенковку в отверстии присоединяемой детали, отличающееся тем, что стопорный элемент выполнен в виде упругого разрезного кольца с наружной конусной поверхностью, сопряженной с конусной поверхностью раззенковки.
Текст

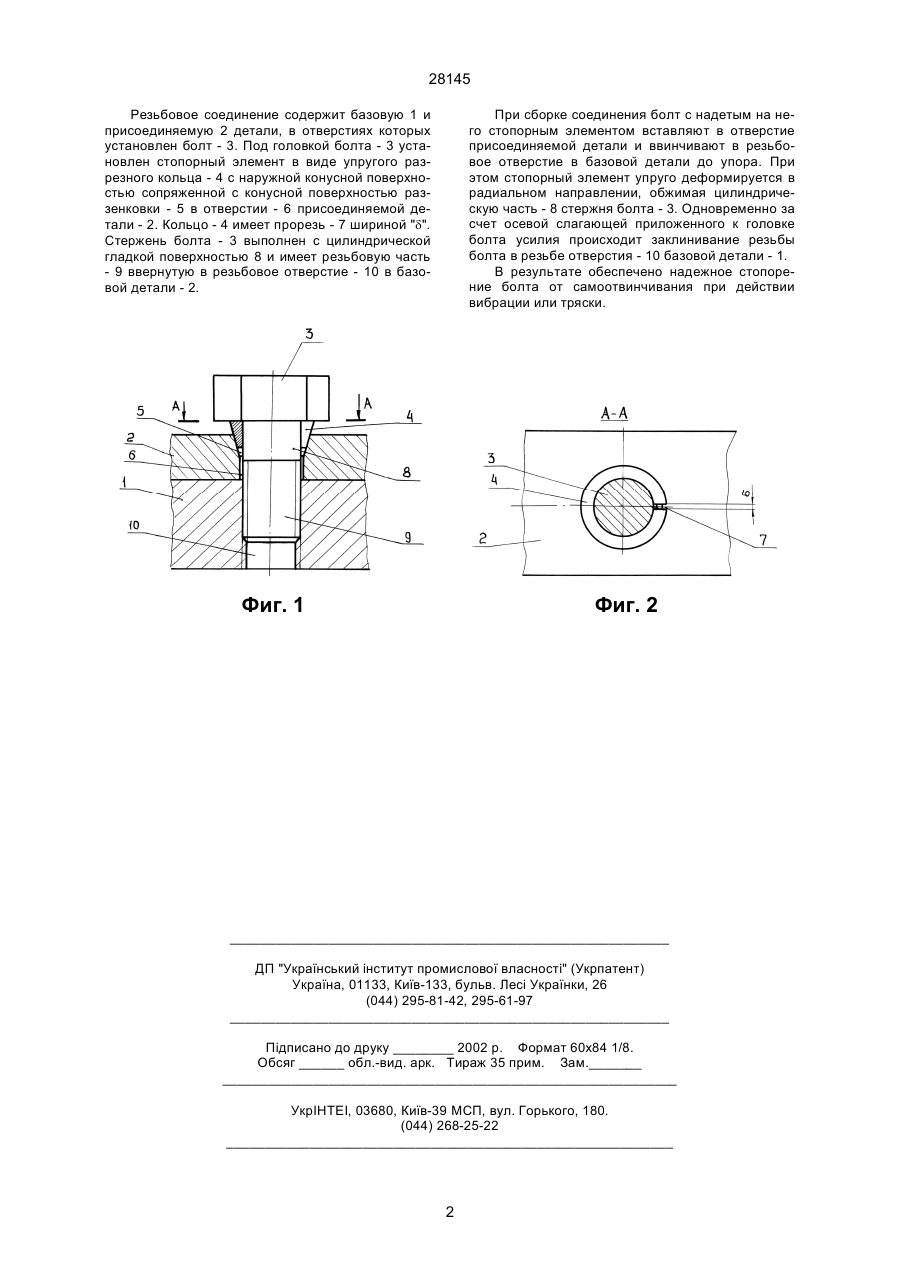

Резьбовое соединение, содержащее установленный в отверстиях базовой и присоединяемой 28145 Резьбовое соединение содержит базовую 1 и присоединяемую 2 детали, в отверстиях которых установлен болт - 3. Под головкой болта - 3 установлен стопорный элемент в виде упругого разрезного кольца - 4 с наружной конусной поверхностью сопряженной с конусной поверхностью раззенковки - 5 в отверстии - 6 присоединяемой детали - 2. Кольцо - 4 имеет прорезь - 7 шириной "d". Стержень болта - 3 выполнен с цилиндрической гладкой поверхностью 8 и имеет резьбовую часть - 9 ввернутую в резьбовое отверстие - 10 в базовой детали - 2. При сборке соединения болт с надетым на него стопорным элементом вставляют в отверстие присоединяемой детали и ввинчивают в резьбовое отверстие в базовой детали до упора. При этом стопорный элемент упруго деформируется в радиальном направлении, обжимая цилиндрическую часть - 8 стержня болта - 3. Одновременно за счет осевой слагающей приложенного к головке болта усилия происходит заклинивание резьбы болта в резьбе отверстия - 10 базовой детали - 1. В результате обеспечено надежное стопорение болта от самоотвинчивания при действии вибрации или тряски. Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded joint
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюРезьбовое соединение
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16B 39/24
