Різьбове з’єднання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 623

Опубліковано: 15.12.1993

Завантажити PDF файл.

Формула / Реферат

(57) РЕЗЬБОВОЕ СОЕДИНЕНИЕ, содержащее установленный в отверстиях базовой и присоединяемой деталей болт с кольцевой проточкой в головке, в которой размещен стопорный элемент в виде упругого кольца, отличающееся тем, что, с целью повышения надежности стопорения, отверстие в присоединяемой детали выполнено с конической раззенковкой, а взаимодействующая с ней поверхность стопорного элемента срезана по конической поверхности с вершиной конуса, направленной в ту же сторону, что м вершина конусной поверхности раззенковки в отверстии детали.

Текст

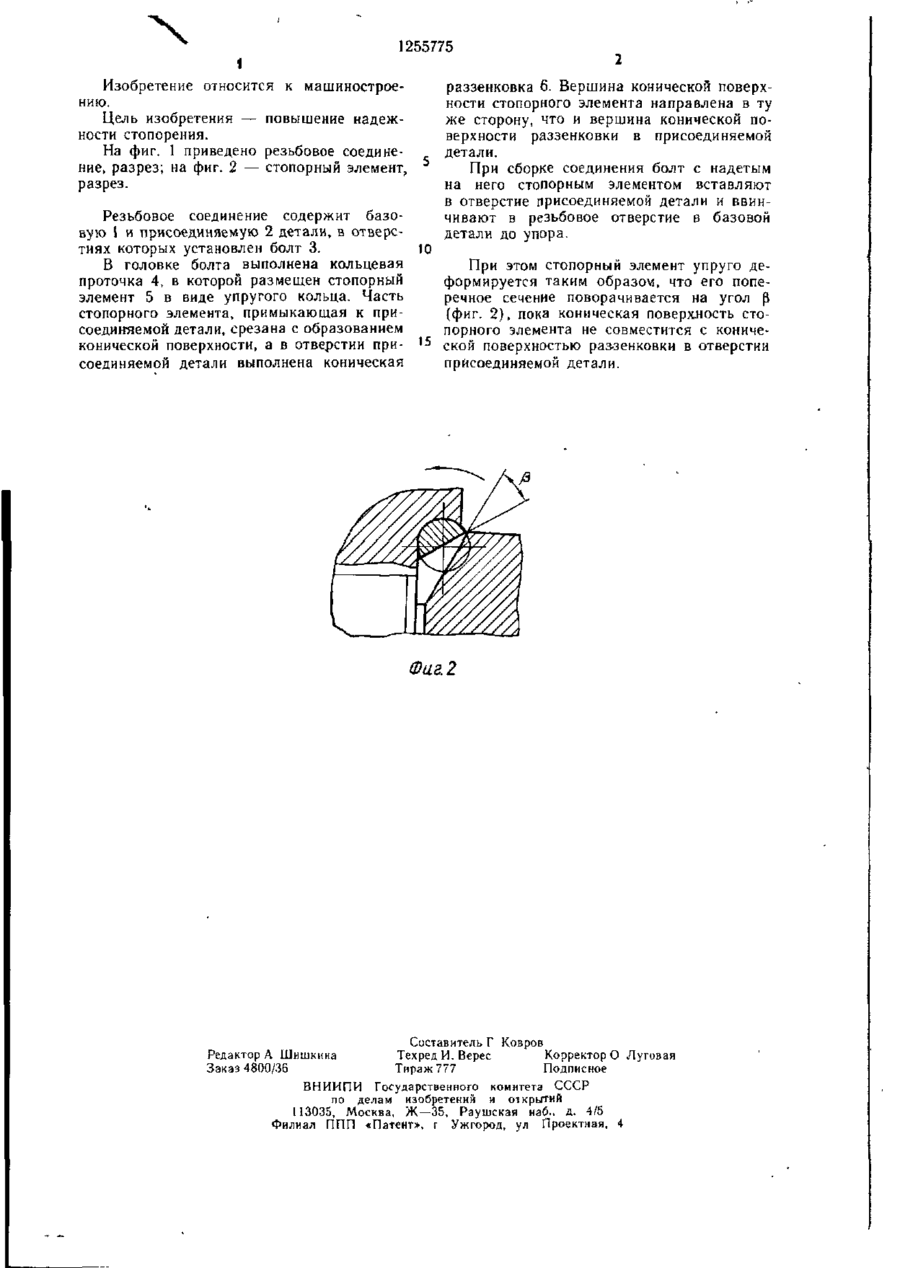

РЕЗЬБОВОЕ СОЕДИНЕНИЕ, содержащее установленный в отверстиях базовой и присоединяемой деталей болт с кольцевой проточкой в головке в которой размещен стопорный элемент в виде упруго го кольца, отличающееся тем, что, с целью повышения надежности стопорений, отверстие в присоединяемой детали выполнено с конической раззенковкой, d взаимодействующая с ней поверхность стопорною -эле мента срезана по конической поверхности с вершиной конуса, направленной в ту же сторону, что ч вершина конусной поверхности раззенковки в отверстии детали (Л го ел СП СП > Фиг.1 1255775 1 Изобретение относится к машиностроераззенковка 6. Вершина конической поверхнию, ности стопорного элемента направлена в ту Цель изобретения — повышение надежже сторону, что и вершина конической поности стопорения. верхности раззенковки в присоединяемой На фиг. 1 приведено резьбовое соединедетали. ние, разрез; на фиг. 2 — стопорный элемент, При сборке соединения болт с надетым разрез. на него стопорным элементом вставляют в отверстие присоединяемой детали и ввинРезьбовое соединение содержит базочивают в резьбовое отверстие в базовой вую 1 и присоединяемую 2 детали, в отверсдетали до упора. тиях которых установлен болт 3. 10 В головке болта выполнена кольцевая При этом стопорный элемент упруго депроточка 4, в которой размещен стопорный формируется таким образом, что его попеэлемент 5 в виде упругого кольца. Часть речное сечение поворачивается на угол р стопорного элемента, примыкающая к при(фиг. 2}, пока коническая поверхность стосоединяемой детали, срезана с образованием порного элемента не совместится с коничеконической поверхности, а в отверстии при- 15 ской поверхностью раз-зенковки в отверстии соединяемой детали выполнена коническая присоединяемой детали. Фаг. 2 Составитель Г Ковров Редактор А Шишкина Техред И. Верес Корректор О Луговая Заказ 4800/36 Тираж 777 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
