Мотоблок
Формула / Реферат
Мотоблок, що містить двигун внутрішнього згоряння, черв'ячний редуктор, ручний стартер та землеобробний механізм, який відрізняється тим, що землеобробний механізм оснащений двома ножовими котушками, які закріплені на допоміжних валах, з'єднаних з основним валом з можливістю спільного обертання та демонтажу одної ножової котушки при вузькорядній обробці ґрунту чи обох ножових котушок при транспортуванні мотоблока, при цьому на основному валу змонтована ведена зірочка.
Текст

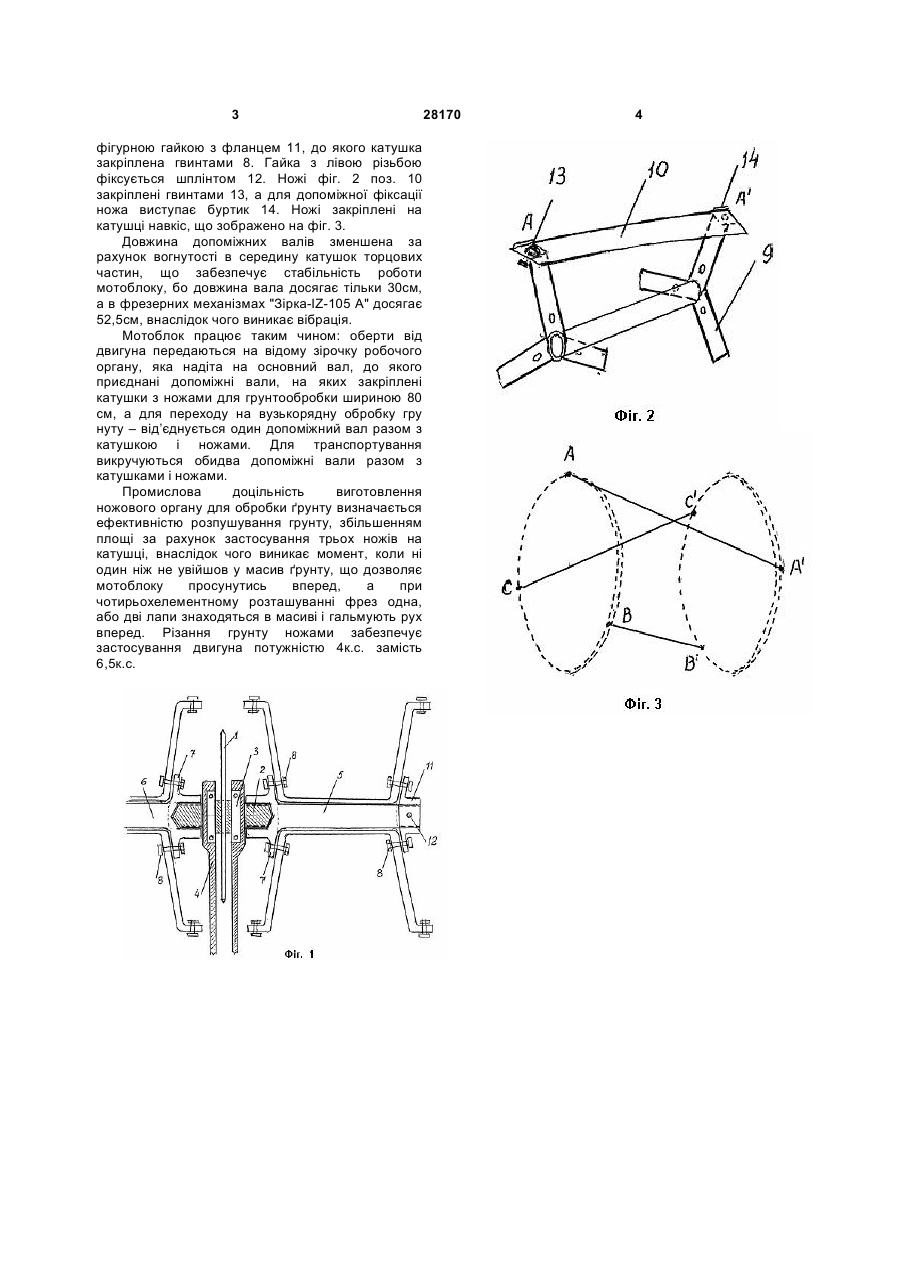

Мотоблок, що містить двигун внутрішнього згоряння, черв'ячний редуктор, ручний стартер та 3 фігурною гайкою з фланцем 11, до якого катушка закріплена гвинтами 8. Гайка з лівою різьбою фіксується шплінтом 12. Ножі фіг. 2 поз. 10 закріплені гвинтами 13, а для допоміжної фіксації ножа виступає буртик 14. Ножі закріплені на катушці навкіс, що зображено на фіг. 3. Довжина допоміжних валів зменшена за рахунок вогнутості в середину катушок торцових частин, що забезпечує стабільність роботи мотоблоку, бо довжина вала досягає тільки 30см, а в фрезерних механізмах "Зірка-ІZ-105 A" досягає 52,5см, внаслідок чого виникає вібрація. Мотоблок працює таким чином: оберти від двигуна передаються на відому зірочку робочого органу, яка надіта на основний вал, до якого приєднані допоміжні вали, на яких закріплені катушки з ножами для грунтообробки шириною 80 см, а для переходу на вузькорядну обробку гру нуту – від’єднується один допоміжний вал разом з катушкою і ножами. Для транспортування викручуються обидва допоміжні вали разом з катушками і ножами. Промислова доцільність виготовлення ножового органу для обробки ґрунту визначається ефективністю розпушування грунту, збільшенням площі за рахунок застосування трьох ножів на катушці, внаслідок чого виникає момент, коли ні один ніж не увійшов у масив ґрунту, що дозволяє мотоблоку просунутись вперед, а при чотирьохелементному розташуванні фрез одна, або дві лапи знаходяться в масиві і гальмують рух вперед. Різання грунту ножами забезпечує застосування двигуна потужністю 4к.с. замість 6,5к.с. 28170 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMotor unit
Автори англійськоюMelnychuk Sviatoslav Safronovych
Назва патенту російськоюМотоблок
Автори російськоюМельничук Святослав Сафронович
МПК / Мітки
МПК: A01B 33/00
Мітки: мотоблок
