Спосіб зміцнення контуру листових деталей

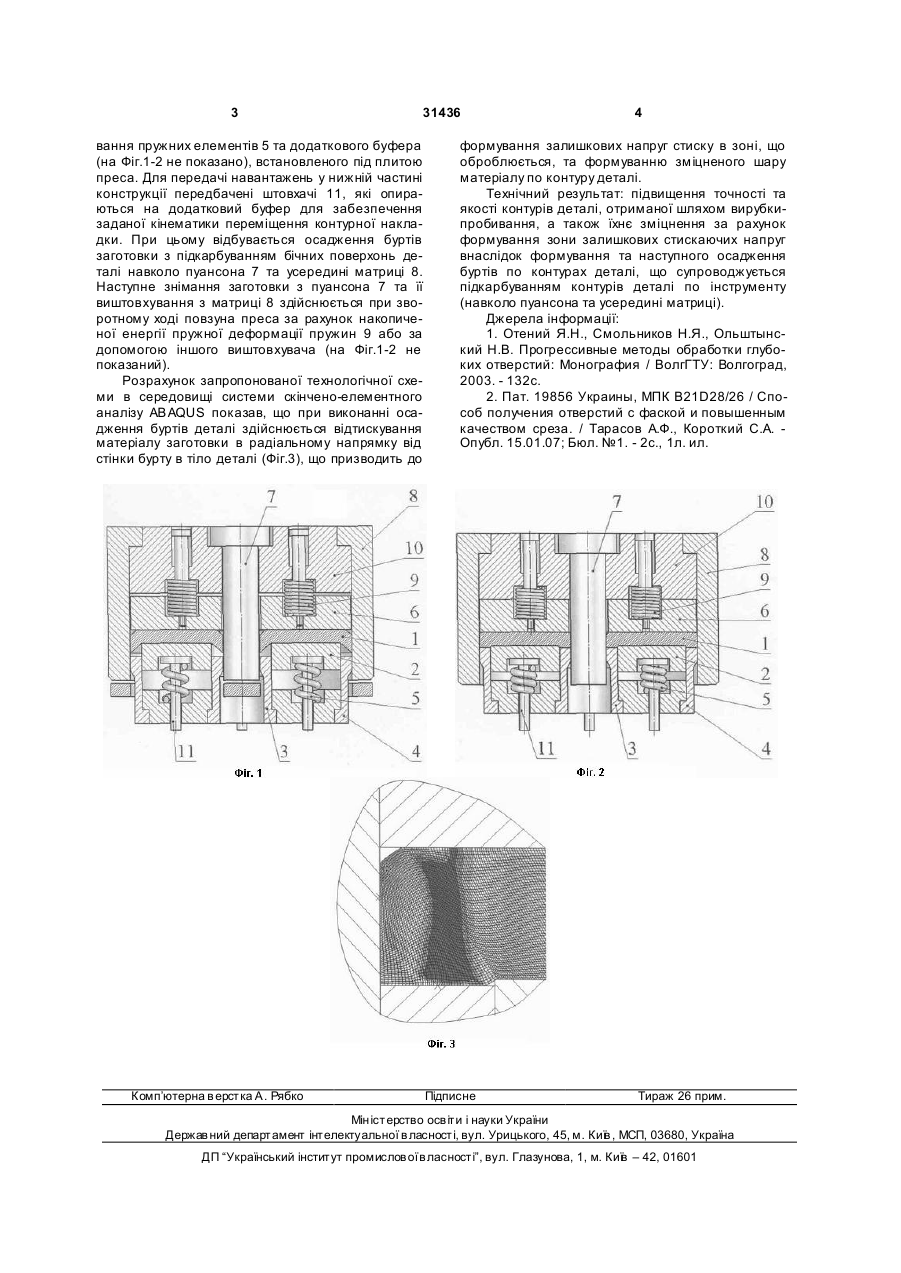

Спосіб зміцнення контуру листови х деталей, згідно з яким в заготовці вздовж контурів, які обробляють шляхом виконання технологічних операцій вирубки-пробивання, формуються бурти, який відрізняє ться тим, що наприкінці робочого ходу здійснюють переміщення заготовки в напрямку руху вер хнього (рухливого) інструмента з осадженням буртів по контуру отриманої деталі та підкарбуванням її бічних поверхонь об інструмент. (19) (21) u200713239 (22) 28.11.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ТАРАСОВ ОЛЕКСАНДР ФЕДОРОВИЧ, UA, КОРОТКИЙ СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 31436 вання пружних елементів 5 та додаткового буфера (на Фіг.1-2 не показано), встановленого під плитою преса. Для передачі навантажень у нижній частині конструкції передбачені штовхачі 11, які опираються на додатковий буфер для забезпечення заданої кінематики переміщення контурної накладки. При цьому відбувається осадження буртів заготовки з підкарбуванням бічних поверхонь деталі навколо пуансона 7 та усередині матриці 8. Наступне знімання заготовки з пуансона 7 та її виштовхування з матриці 8 здійснюється при зворотному ході повзуна преса за рахунок накопиченої енергії пружної деформації пружин 9 або за допомогою іншого виштовхувача (на Фіг.1-2 не показаний). Розрахунок запропонованої технологічної схеми в середовищі системи скінчено-елементного аналізу ABAQUS показав, що при виконанні осадження буртів деталі здійснюється відтискування матеріалу заготовки в радіальному напрямку від стінки бурту в тіло деталі (Фіг.3), що призводить до Комп’ютерна в ерстка А. Рябко 4 формування залишкових напруг стиску в зоні, що оброблюється, та формуванню зміцненого шару матеріалу по контуру деталі. Технічний результат: підвищення точності та якості контурів деталі, отриманої шляхом вирубкипробивання, а також їхнє зміцнення за рахунок формування зони залишкових стискаючих напруг внаслідок формування та наступного осадження буртів по контурах деталі, що супроводжується підкарбуванням контурів деталі по інструменту (навколо пуансона та усередині матриці). Джерела інформації: 1. Отений Я.Н., Смольников Н.Я., Ольштынский Н.В. Прогрессивные методы обработки глубоких отверстий: Монография / ВолгГТУ: Волгоград, 2003. - 132с. 2. Пат. 19856 Украины, МПК В21D28/26 / Способ получения отверстий с фаской и повышенным качеством среза. / Тарасов А.Ф., Короткий С.А. Опубл. 15.01.07; Бюл. №1. - 2с., 1л. ил. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
