Транспортний засіб з додатковим стоп-сигналом та емблемою фірми виготовлювача

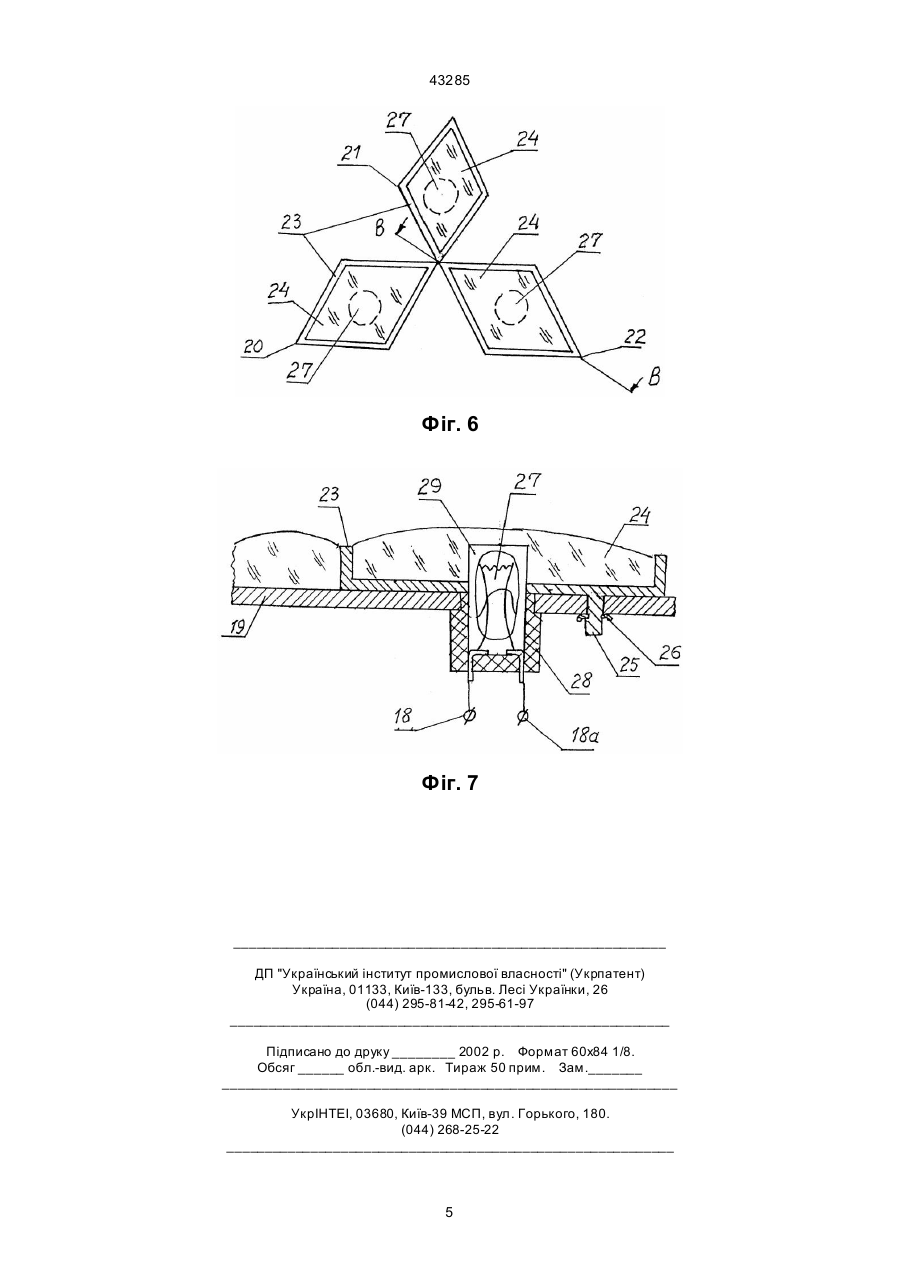

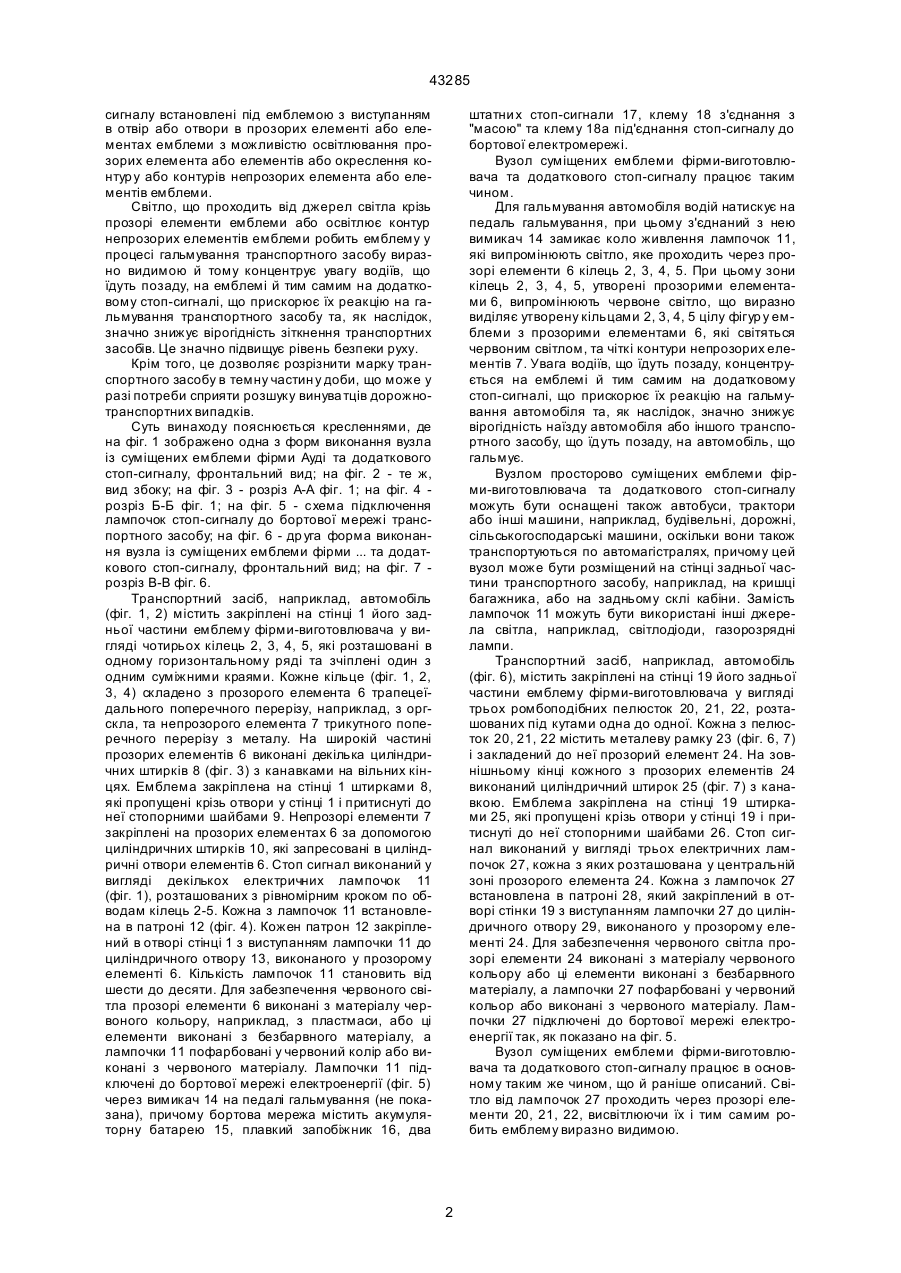

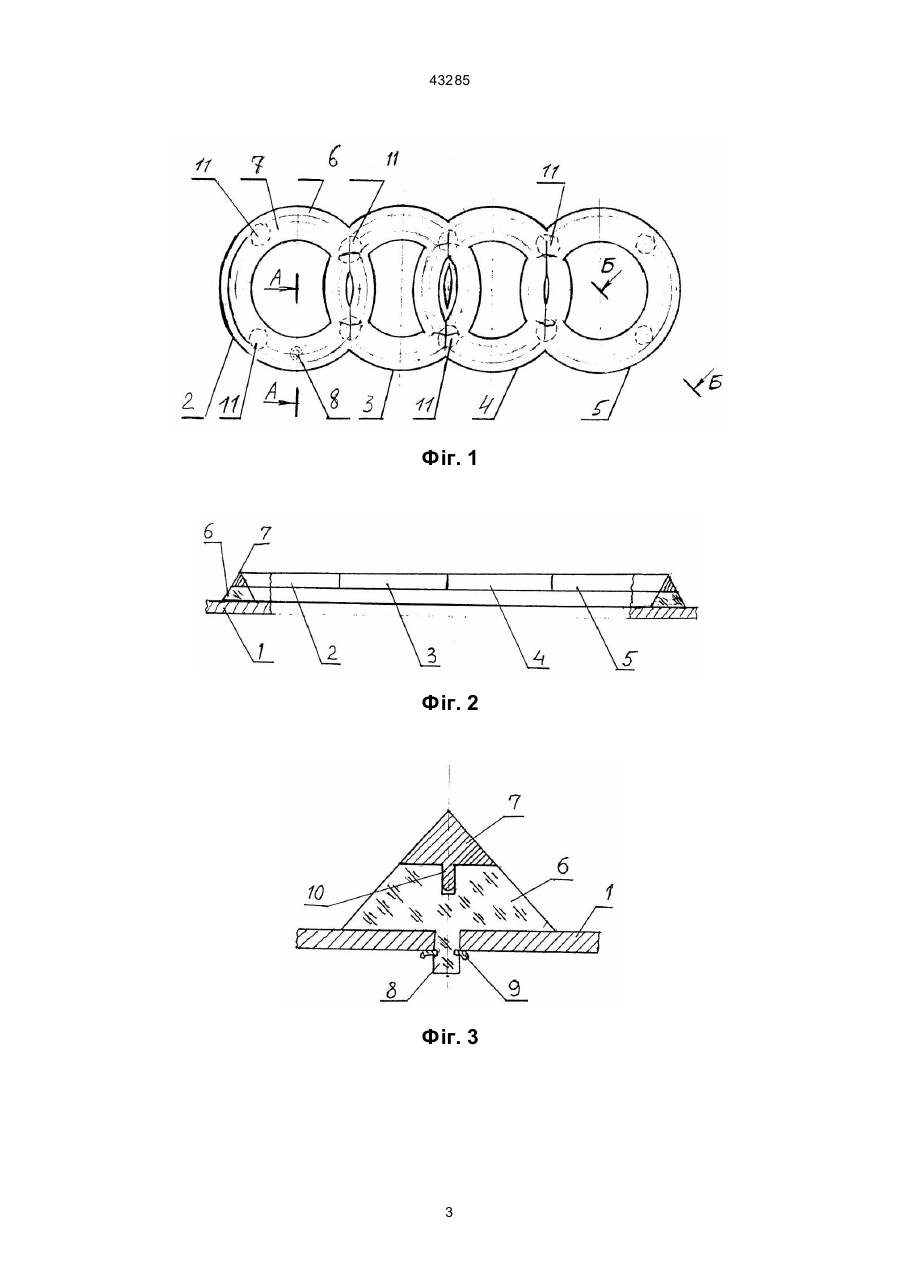

Транспортний засіб з додатковим стоп-сигналом та емблемою фірми виготовлювача, які закріплені на стінці його задньої частини або задньому склі кабіни, причому додатковий стоп-сигнал виконаний у вигляді щонайменше одного електричного 43285 сигналу встановлені під емблемою з виступанням в отвір або отвори в прозорих елементі або елементах емблеми з можливістю освітлювання прозорих елемента або елементів або окреслення контур у або контурів непрозорих елемента або елементів емблеми. Світло, що проходить від джерел світла крізь прозорі елементи емблеми або освітлює контур непрозорих елементів емблеми робить емблему у процесі гальмування транспортного засобу виразно видимою й тому концентрує увагу водіїв, що їдуть позаду, на емблемі й тим самим на додатковому стоп-сигналі, що прискорює їх реакцію на гальмування транспортного засобу та, як наслідок, значно знижує вірогідність зіткнення транспортних засобів. Це значно підвищує рівень безпеки руху. Крім того, це дозволяє розрізнити марку транспортного засобу в темну частин у доби, що може у разі потреби сприяти розшуку винува тців дорожнотранспортних випадків. Суть винаходу пояснюється кресленнями, де на фіг. 1 зображено одна з форм виконання вузла із суміщених емблеми фірми Ауді та додаткового стоп-сигналу, фронтальний вид; на фіг. 2 - те ж, вид збоку; на фіг. 3 - розріз А-А фіг. 1; на фіг. 4 розріз Б-Б фіг. 1; на фіг. 5 - схема підключення лампочок стоп-сигналу до бортової мережі транспортного засобу; на фіг. 6 - др уга форма виконання вузла із суміщених емблеми фірми ... та додаткового стоп-сигналу, фронтальний вид; на фіг. 7 розріз В-В фіг. 6. Транспортний засіб, наприклад, автомобіль (фіг. 1, 2) містить закріплені на стінці 1 його задньої частини емблему фірми-виготовлювача у вигляді чотирьох кілець 2, 3, 4, 5, які розташовані в одному горизонтальному ряді та зчіплені один з одним суміжними краями. Кожне кільце (фіг. 1, 2, 3, 4) складено з прозорого елемента 6 трапецеїдального поперечного перерізу, наприклад, з оргскла, та непрозорого елемента 7 трикутного поперечного перерізу з металу. На широкій частині прозорих елементів 6 виконані декілька циліндричних штирків 8 (фіг. 3) з канавками на вільних кінцях. Емблема закріплена на стінці 1 штирками 8, які пропущені крізь отвори у стінці 1 і притиснуті до неї стопорними шайбами 9. Непрозорі елементи 7 закріплені на прозорих елементах 6 за допомогою циліндричних штирків 10, які запресовані в циліндричні отвори елементів 6. Стоп сигнал виконаний у вигляді декількох електричних лампочок 11 (фіг. 1), розташованих з рівномірним кроком по обводам кілець 2-5. Кожна з лампочок 11 встановлена в патроні 12 (фіг. 4). Кожен патрон 12 закріплений в отворі стінці 1 з виступанням лампочки 11 до циліндричного отвору 13, виконаного у прозорому елементі 6. Кількість лампочок 11 становить від шести до десяти. Для забезпечення червоного світла прозорі елементи 6 виконані з матеріалу червоного кольору, наприклад, з пластмаси, або ці елементи виконані з безбарвного матеріалу, а лампочки 11 пофарбовані у червоний колір або виконані з червоного матеріалу. Лампочки 11 підключені до бортової мережі електроенергії (фіг. 5) через вимикач 14 на педалі гальмування (не показана), причому бортова мережа містить акумуляторну батарею 15, плавкий запобіжник 16, два штатни х стоп-сигнали 17, клему 18 з'єднання з "масою" та клему 18а під'єднання стоп-сигналу до бортової електромережі. Вузол суміщених емблеми фірми-виготовлювача та додаткового стоп-сигналу працює таким чином. Для гальмування автомобіля водій натискує на педаль гальмування, при цьому з'єднаний з нею вимикач 14 замикає коло живлення лампочок 11, які випромінюють світло, яке проходить через прозорі елементи 6 кілець 2, 3, 4, 5. При цьому зони кілець 2, 3, 4, 5, утворені прозорими елементами 6, випромінюють червоне світло, що виразно виділяє утворену кільцами 2, 3, 4, 5 цілу фігур у емблеми з прозорими елементами 6, які світяться червоним світлом, та чіткі контури непрозорих елементів 7. Увага водіїв, що їдуть позаду, концентрується на емблемі й тим самим на додатковому стоп-сигналі, що прискорює їх реакцію на гальмування автомобіля та, як наслідок, значно знижує вірогідність наїзду автомобіля або іншого транспортного засобу, що їдуть позаду, на автомобіль, що гальмує. Вузлом просторово суміщених емблеми фірми-виготовлювача та додаткового стоп-сигналу можуть бути оснащені також автобуси, трактори або інші машини, наприклад, будівельні, дорожні, сільськогосподарські машини, оскільки вони також транспортуються по автомагістралях, причому цей вузол може бути розміщений на стінці задньої частини транспортного засобу, наприклад, на кришці багажника, або на задньому склі кабіни. Замість лампочок 11 можуть бути використані інші джерела світла, наприклад, світлодіоди, газорозрядні лампи. Транспортний засіб, наприклад, автомобіль (фіг. 6), містить закріплені на стінці 19 його задньої частини емблему фірми-виготовлювача у вигляді трьох ромбоподібних пелюсток 20, 21, 22, розташованих під кутами одна до одної. Кожна з пелюсток 20, 21, 22 містить металеву рамку 23 (фіг. 6, 7) і закладений до неї прозорий елемент 24. На зовнішньому кінці кожного з прозорих елементів 24 виконаний циліндричний штирок 25 (фіг. 7) з канавкою. Емблема закріплена на стінці 19 штирками 25, які пропущені крізь отвори у стінці 19 і притиснуті до неї стопорними шайбами 26. Стоп сигнал виконаний у вигляді трьох електричних лампочок 27, кожна з яких розташована у центральній зоні прозорого елемента 24. Кожна з лампочок 27 встановлена в патроні 28, який закріплений в отворі стінки 19 з виступанням лампочки 27 до циліндричного отвору 29, виконаного у прозорому елементі 24. Для забезпечення червоного світла прозорі елементи 24 виконані з матеріалу червоного кольору або ці елементи виконані з безбарвного матеріалу, а лампочки 27 пофарбовані у червоний кольор або виконані з червоного матеріалу. Лампочки 27 підключені до бортової мережі електроенергії так, як показано на фіг. 5. Вузол суміщених емблеми фірми-виготовлювача та додаткового стоп-сигналу працює в основному таким же чином, що й раніше описаний. Світло від лампочок 27 проходить через прозорі елементи 20, 21, 22, висвітлюючи їх і тим самим робить емблему виразно видимою. 2 43285 Фіг. 1 Фіг. 2 Фіг. 3 3 43285 Фіг. 4 Фіг. 5 4 43285 Фіг. 6 Фіг. 7 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
