Пристрій для маскування надводних об`єктів

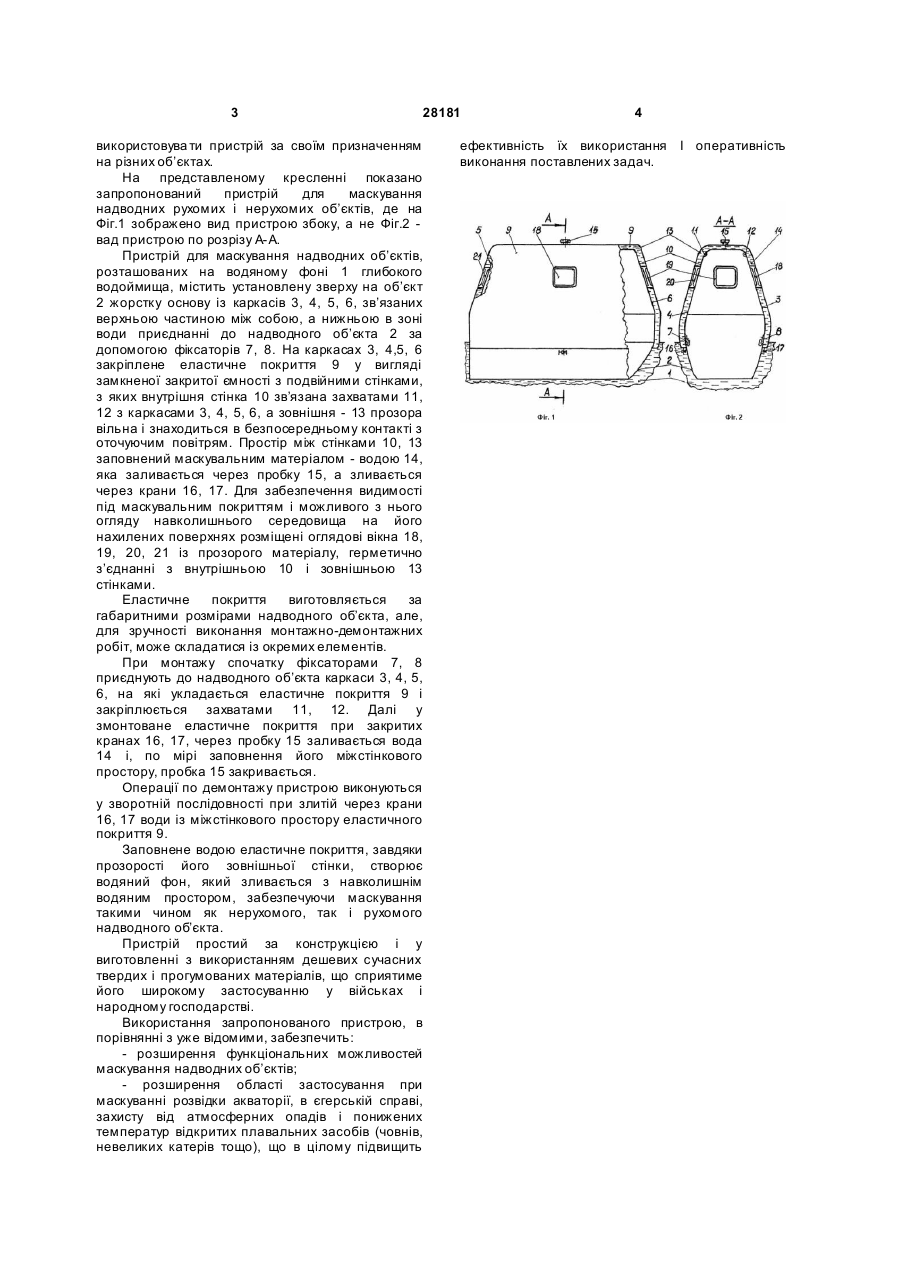

Пристрій для маскування надводних об’єктів, що містить основу з маскувальним матеріалом і еластичним покриттям, який відрізняється тим, що основа виконана з твердого матеріалу у 3 28181 використовува ти пристрій за своїм призначенням на різних об’єктах. На представленому кресленні показано запропонований пристрій для маскування надводних рухомих і нерухомих об’єктів, де на Фіг.1 зображено вид пристрою збоку, а не Фіг.2 вад пристрою по розрізу А-А. Пристрій для маскування надводних об’єктів, розташованих на водяному фоні 1 глибокого водоймища, містить установлену зверху на об’єкт 2 жорстку основу із каркасів 3, 4, 5, 6, зв’язаних верхньою частиною між собою, а нижньою в зоні води приєднанні до надводного об’єкта 2 за допомогою фіксаторів 7, 8. На каркасах 3, 4,5, 6 закріплене еластичне покриття 9 у вигляді замкненої закритої ємності з подвійними стінками, з яких внутрішня стінка 10 зв’язана захватами 11, 12 з каркасами 3, 4, 5, 6, а зовнішня - 13 прозора вільна і знаходиться в безпосередньому контакті з оточуючим повітрям. Простір між стінками 10, 13 заповнений маскувальним матеріалом - водою 14, яка заливається через пробку 15, а зливається через крани 16, 17. Для забезпечення видимості під маскувальним покриттям і можливого з нього огляду навколишнього середовища на його нахилених поверхнях розміщені оглядові вікна 18, 19, 20, 21 із прозорого матеріалу, герметично з’єднанні з внутрішньою 10 і зовнішньою 13 стінками. Еластичне покриття виготовляється за габаритними розмірами надводного об’єкта, але, для зручності виконання монтажно-демонтажних робіт, може складатися із окремих елементів. При монтажу спочатку фіксаторами 7, 8 приєднують до надводного об’єкта каркаси 3, 4, 5, 6, на які укладається еластичне покриття 9 і закріплюється захватами 11, 12. Далі у змонтоване еластичне покриття при закритих кранах 16, 17, через пробку 15 заливається вода 14 і, по мірі заповнення його міжстінкового простору, пробка 15 закривається. Операції по демонтажу пристрою виконуються у зворотній послідовності при злитій через крани 16, 17 води із міжстінкового простору еластичного покриття 9. Заповнене водою еластичне покриття, завдяки прозорості його зовнішньої стінки, створює водяний фон, який зливається з навколишнім водяним простором, забезпечуючи маскування такими чином як нерухомого, так і рухомого надводного об’єкта. Пристрій простий за конструкцією і у виготовленні з використанням дешевих сучасних твердих і прогумованих матеріалів, що сприятиме його широкому застосуванню у військах і народному господарстві. Використання запропонованого пристрою, в порівнянні з уже відомими, забезпечить: - розширення функціональних можливостей маскування надводних об’єктів; - розширення області застосування при маскуванні розвідки акваторії, в єгерській справі, захисту від атмосферних опадів і понижених температур відкритих плавальних засобів (човнів, невеликих катерів тощо), що в цілому підвищить 4 ефективність їх використання І оперативність виконання поставлених задач.
