Пристрій для маскування об’єктів

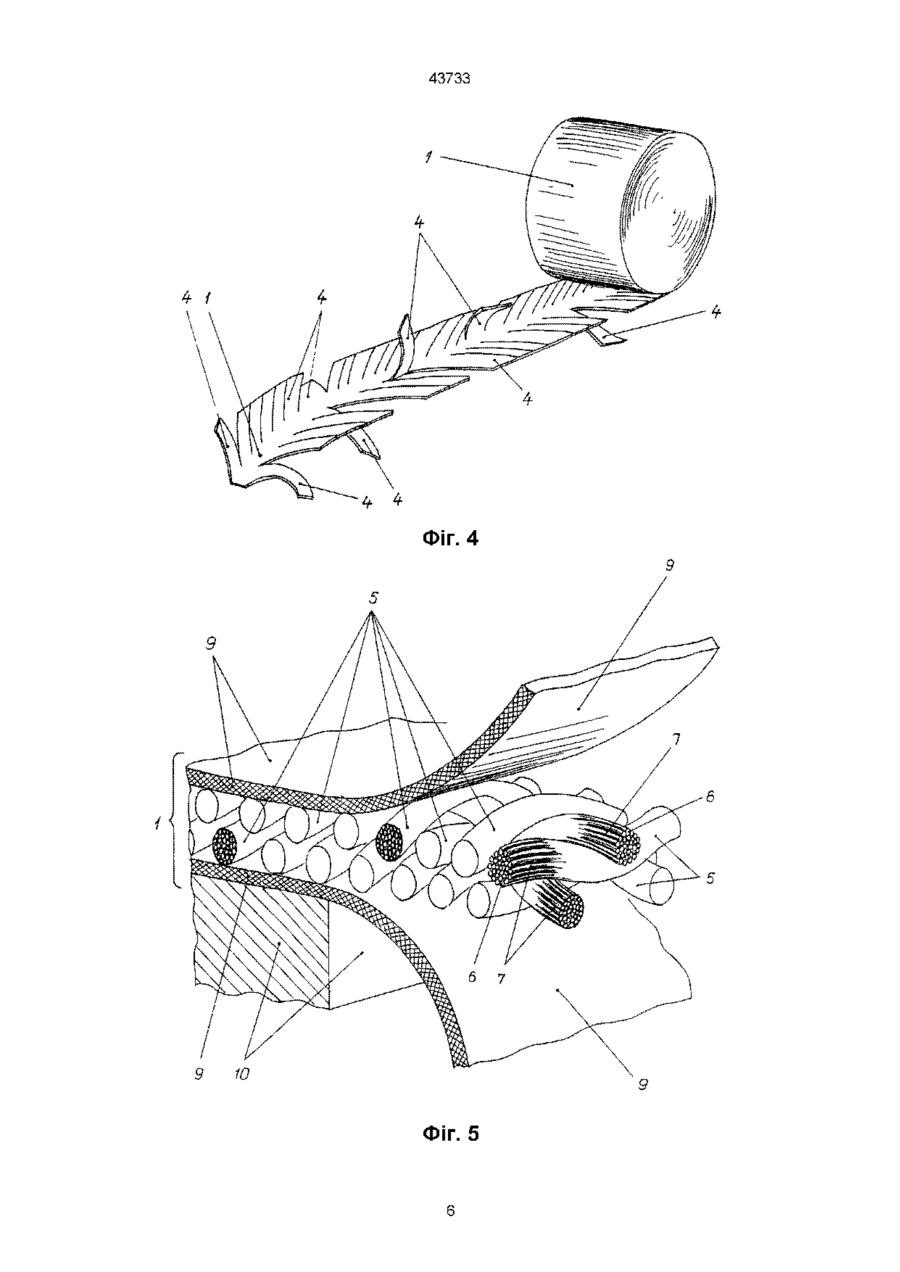

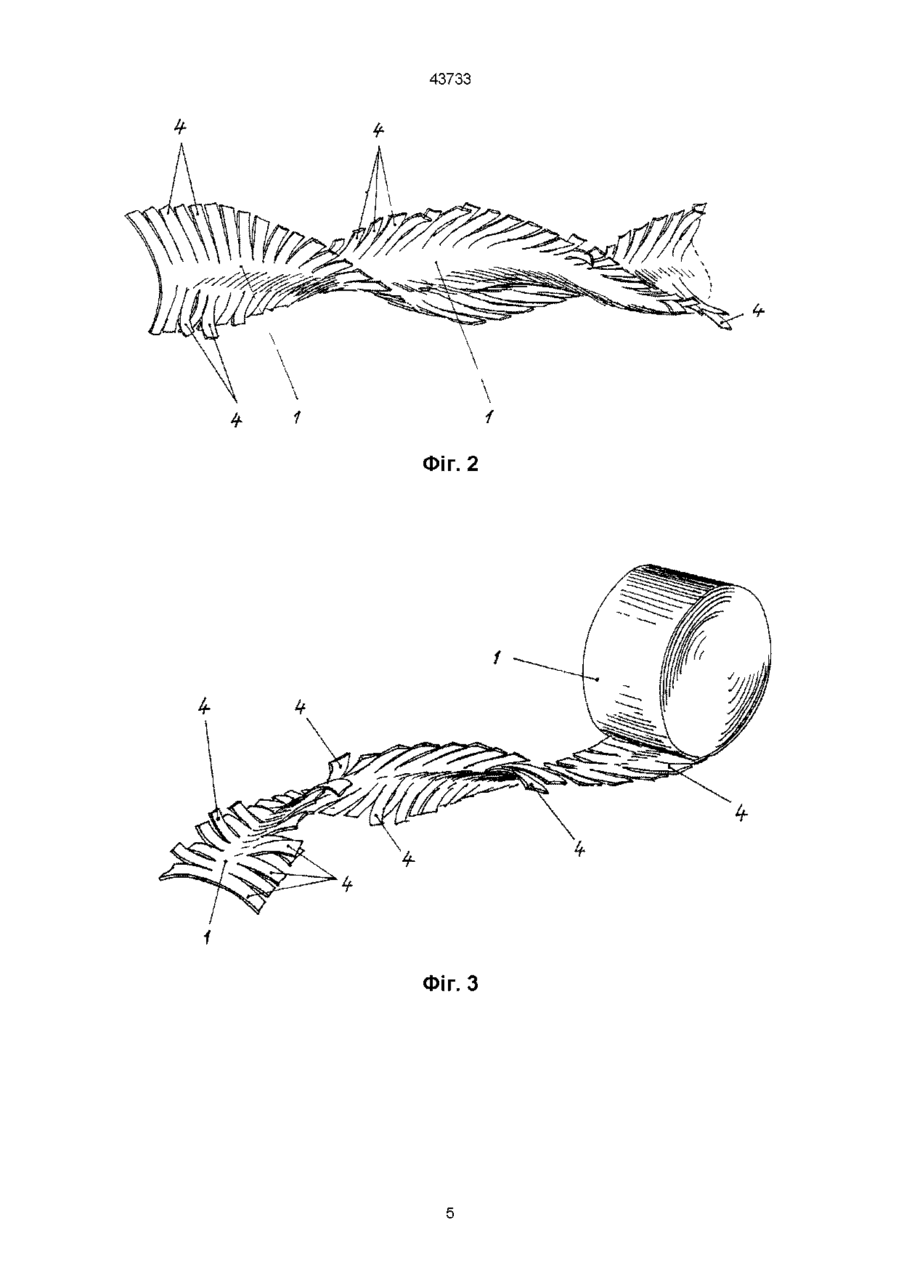

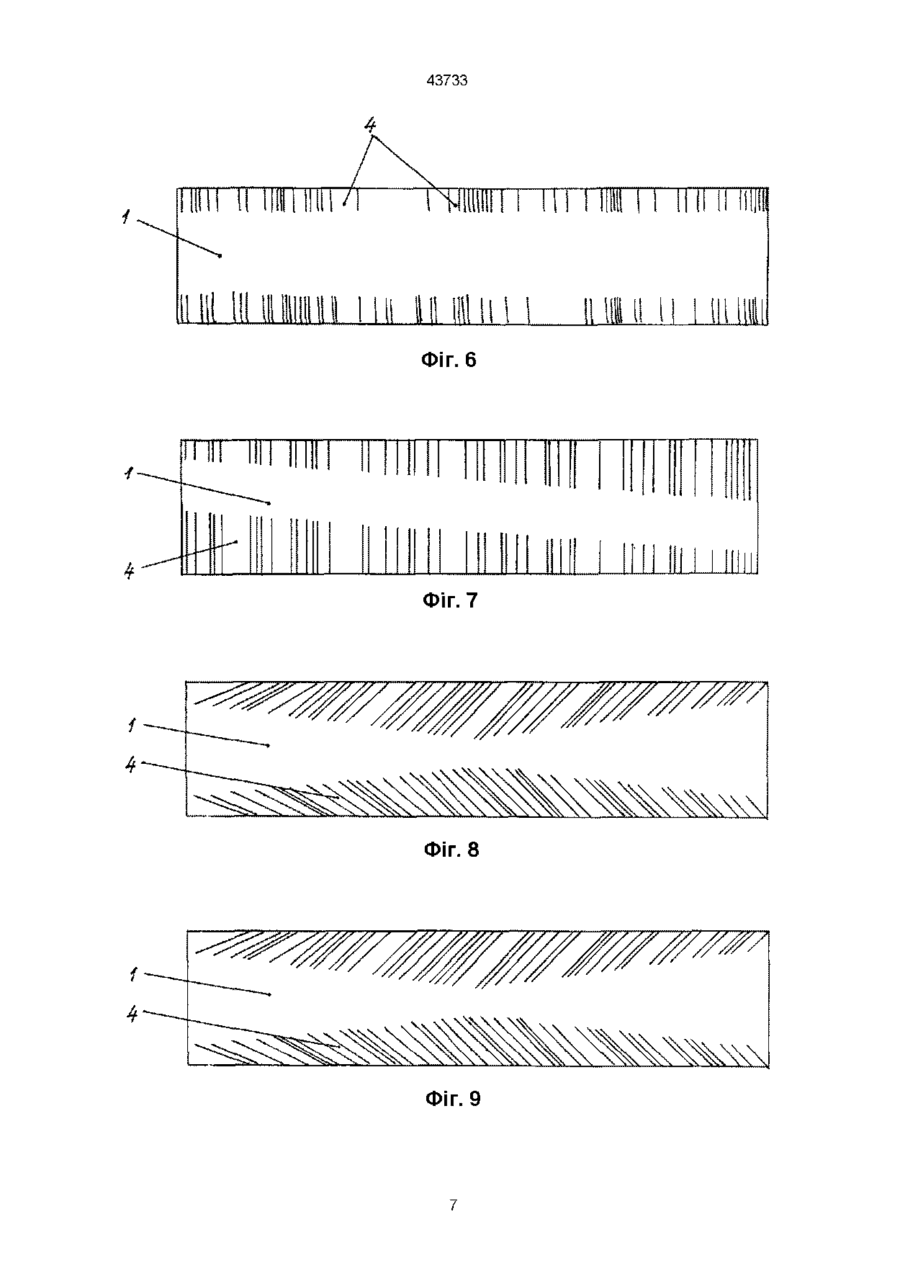

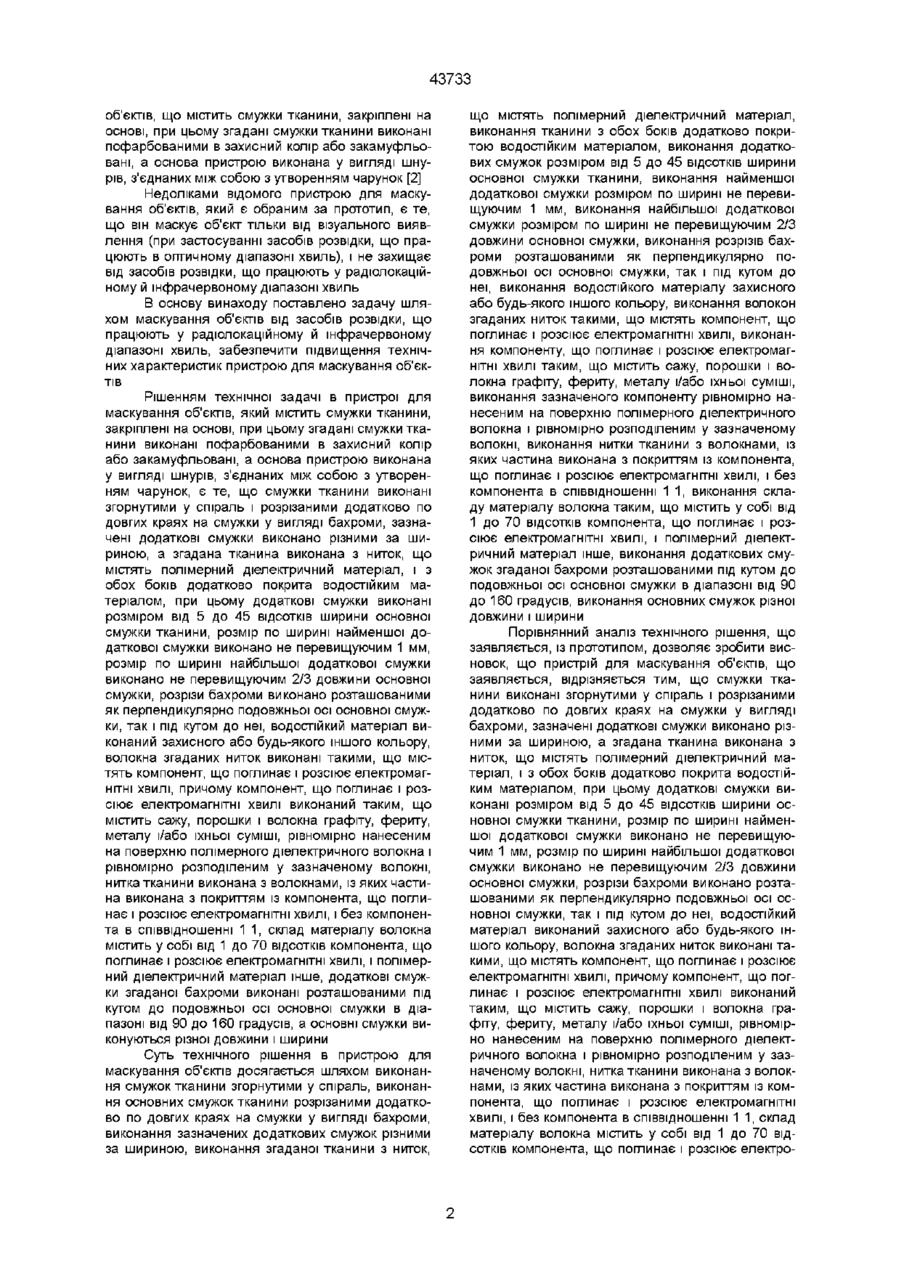

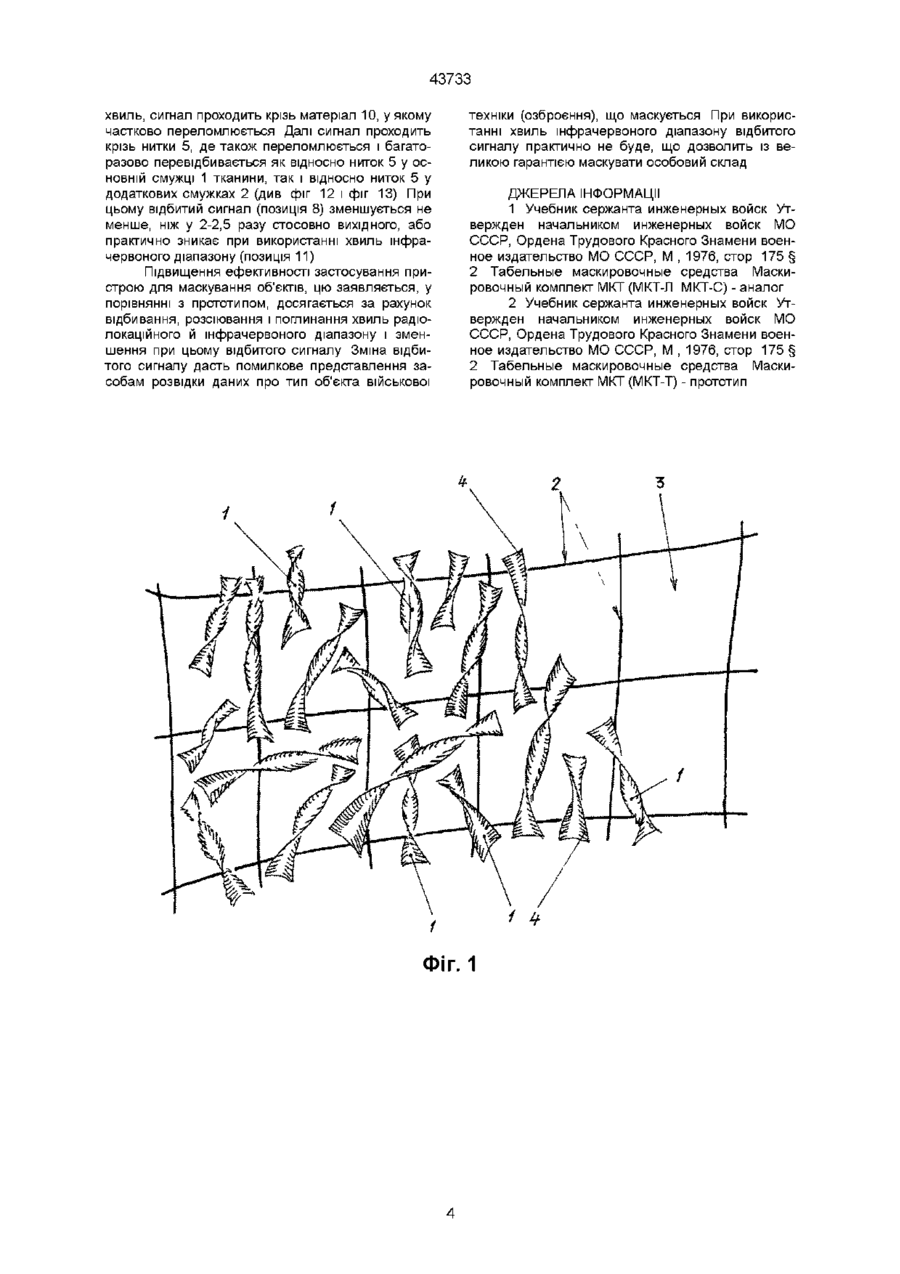

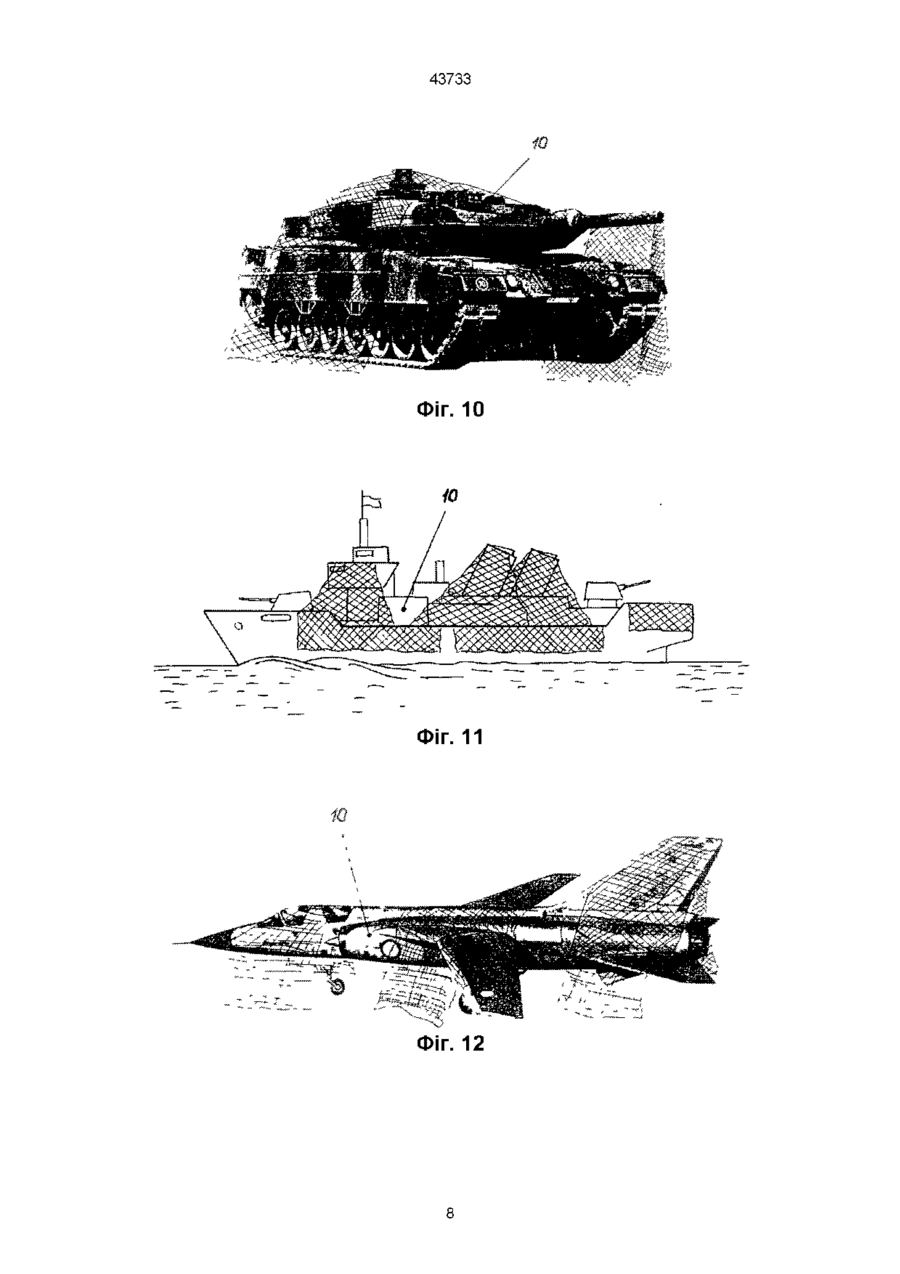

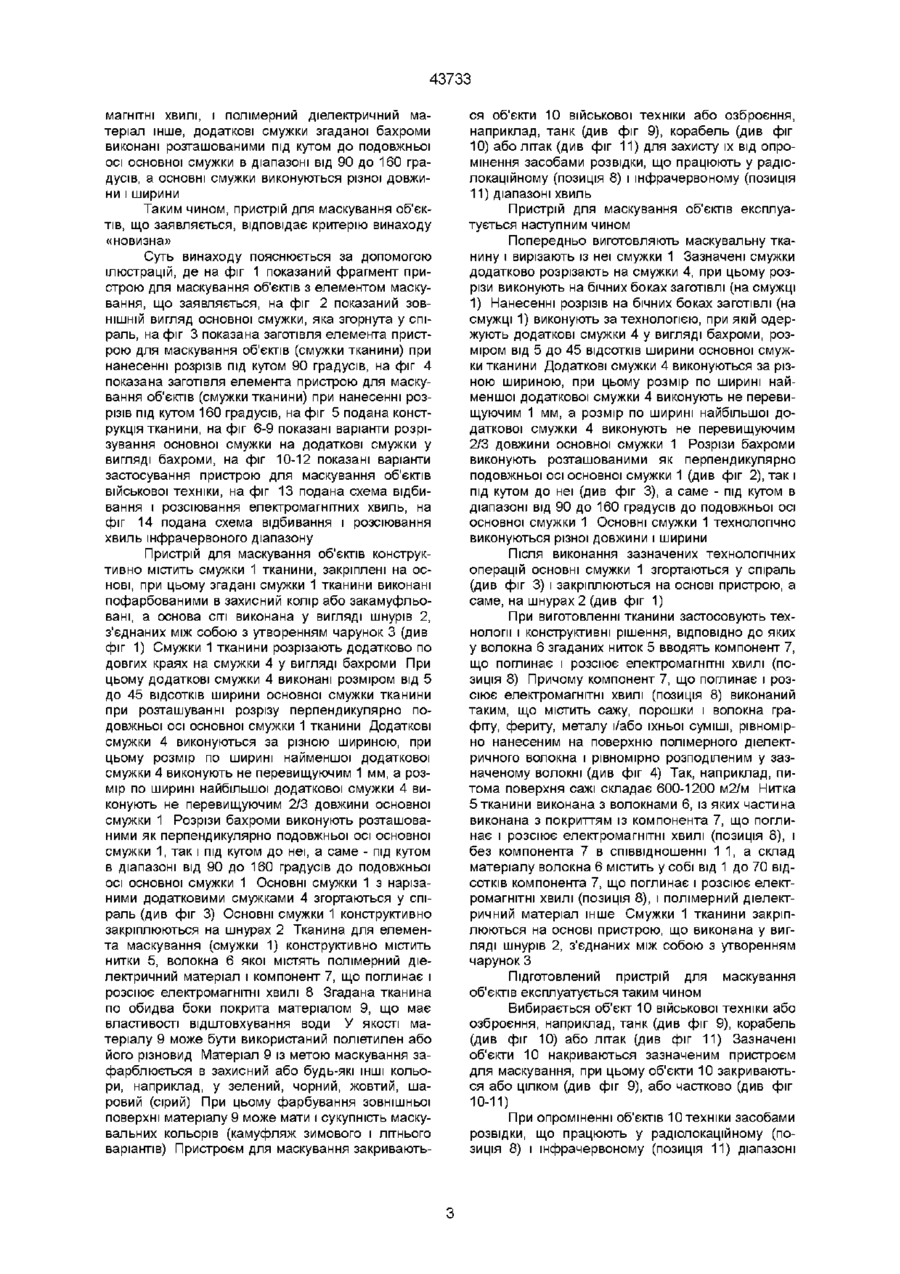

1 Пристрій для маскування об'єктів, який містить смужки тканини, що виконані закріпленими на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа пристрою виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок, який відрізняється тим, що смужки тканини виконані згорнутими у спіраль і розрізаними додатково по довгих краях на смужки у вигляді бахроми, зазначені додаткові смужки виконано різними за шириною, а згадана тканина виконана з Винахід відноситься до галузі озброєння, зокрема, до засобів маскування, а саме, до пристроїв для маскування військових об'єктів, техніки, укриттів, будинків, місць розташування військ, а також для безпосереднього маскування особового складу Відомий пристрій для маскування об'єктів, що містить сітчасту тканину, пофарбовану в захисний колір [1] Ю ниток, що містять полімерний діелектричний матеріал, і з обох боків додатково покрита водостійким матеріалом, при цьому додаткові смужки виконані розміром від 5 до 45 ВІДСОТКІВ ширини основної смужки тканини, розмір по ширині найменшої додаткової смужки виконано не перевищуючим 1 мм, розмір по ширині найбільшої додаткової смужки виконано не перевищуючим 2/3 довжини основної смужки, розрізи бахроми виконано розташованими як перпендикулярно подовжній осі основної смужки, так і під кутом до неї, водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток виконані такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі, причому компонент, що поглинає і розсіює електромагнітні хвилі, виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1 1, склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал, інше 2 Пристрій для маскування об'єктів за п 1, який відрізняється тим, що додаткові смужки згаданої бахроми виконані розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів 3 Пристрій для маскування об'єктів за п 1, який відрізняється тим, що основні смужки виконуються різної довжини і ширини Недоліками відомого пристрою для маскування об'єктів є те, що він маскує об'єкт (особовий склад) тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для маскування со го 1^ го 43733 об'єктів, що містить смужки тканини, закріплені на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа пристрою виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок [2] Недоліками відомого пристрою для маскування об'єктів, який є обраним за прототип, є те, що він маскує об'єкт тільки від візуального виявлення (при застосуванні засобів розвідки, що працюють в оптичному діапазоні хвиль), і не захищає від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль В основу винаходу поставлено задачу шляхом маскування об'єктів від засобів розвідки, що працюють у радіолокаційному й інфрачервоному діапазоні хвиль, забезпечити підвищення технічних характеристик пристрою для маскування об'єктів Рішенням технічної задачі в пристрої для маскування об'єктів, який містить смужки тканини, закріплені на основі, при цьому згадані смужки тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа пристрою виконана у вигляді шнурів, з'єднаних між собою з утворенням чарунок, є те, що смужки тканини виконані згорнутими у спіраль і розрізаними додатково по довгих краях на смужки у вигляді бахроми, зазначені додаткові смужки виконано різними за шириною, а згадана тканина виконана з ниток, що містять полімерний діелектричний матеріал, і з обох боків додатково покрита водостійким матеріалом, при цьому додаткові смужки виконані розміром від 5 до 45 ВІДСОТКІВ ширини основної смужки тканини, розмір по ширині найменшої додаткової смужки виконано не перевищуючим 1 мм, розмір по ширині найбільшої додаткової смужки виконано не перевищуючим 2/3 довжини основної смужки, розрізи бахроми виконано розташованими як перпендикулярно подовжньої осі основної смужки, так і під кутом до неї, водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток виконані такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі, причому компонент, що поглинає і розсіює електромагнітні хвилі виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1 1, склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше, додаткові смужки згаданої бахроми виконані розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів, а основні смужки виконуються різної довжини і ширини Суть технічного рішення в пристрою для маскування об'єктів досягається шляхом виконання смужок тканини згорнутими у спіраль, виконання основних смужок тканини розрізаними додатково по довгих краях на смужки у вигляді бахроми, виконання зазначених додаткових смужок різними за шириною, виконання згаданої тканини з ниток, що містять полімерний діелектричний матеріал, виконання тканини з обох боків додатково покритою водостійким матеріалом, виконання додаткових смужок розміром від 5 до 45 ВІДСОТКІВ ширини основної смужки тканини, виконання найменшої додаткової смужки розміром по ширині не перевищуючим 1 мм, виконання найбільшої додаткової смужки розміром по ширині не перевищуючим 2/3 довжини основної смужки, виконання розрізів бахроми розташованими як перпендикулярно подовжньої осі основної смужки, так і під кутом до неї, виконання водостійкого матеріалу захисного або будь-якого іншого кольору, виконання волокон згаданих ниток такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі, виконання компоненту, що поглинає і розсіює електромагнітні хвилі таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, виконання зазначеного компоненту рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, виконання нитки тканини з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1 1, виконання складу матеріалу волокна таким, що містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає і розсіює електромагнітні хвилі, і полімерний діелектричний матеріал інше, виконання додаткових смужок згаданої бахроми розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів, виконання основних смужок різної довжини і ширини Порівнянний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що пристрій для маскування об'єктів, що заявляється, відрізняється тим, що смужки тканини виконані згорнутими у спіраль і розрізаними додатково по довгих краях на смужки у вигляді бахроми, зазначені додаткові смужки виконано різними за шириною, а згадана тканина виконана з ниток, що містять полімерний діелектричний матеріал, і з обох боків додатково покрита водостійким матеріалом, при цьому додаткові смужки виконані розміром від 5 до 45 ВІДСОТКІВ ширини основної смужки тканини, розмір по ширині найменшої додаткової смужки виконано не перевищуючим 1 мм, розмір по ширині найбільшої додаткової смужки виконано не перевищуючим 2/3 довжини основної смужки, розрізи бахроми виконано розташованими як перпендикулярно подовжньої осі основної смужки, так і під кутом до неї, водостійкий матеріал виконаний захисного або будь-якого іншого кольору, волокна згаданих ниток виконані такими, що містять компонент, що поглинає і розсіює електромагнітні хвилі, причому компонент, що поглинає і розсіює електромагнітні хвилі виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні, нитка тканини виконана з волокнами, із яких частина виконана з покриттям із компонента, що поглинає і розсіює електромагнітні хвилі, і без компонента в співвідношенні 1 1, склад матеріалу волокна містить у собі від 1 до 70 ВІДСОТКІВ компонента, що поглинає і розсіює електро 43733 магнітні хвилі, і полімерний діелектричний матеріал інше, додаткові смужки згаданої бахроми виконані розташованими під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів, а основні смужки виконуються різної довжини і ширини Таким чином, пристрій для маскування об'єктів, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 показаний фрагмент пристрою для маскування об'єктів з елементом маскування, що заявляється, на фіг 2 показаний ЗОВНІШНІЙ вигляд основної смужки, яка згорнута у спіраль, на фіг 3 показана заготівля елемента пристрою для маскування об'єктів (смужки тканини) при нанесенні розрізів під кутом 90 градусів, на фіг 4 показана заготівля елемента пристрою для маскування об'єктів (смужки тканини) при нанесенні розрізів під кутом 160 градусів, на фіг 5 подана конструкція тканини, на фіг 6-9 показані варіанти розрізування основної смужки на додаткові смужки у вигляді бахроми, на фіг 10-12 показані варіанти застосування пристрою для маскування об'єктів військової техніки, на фіг 13 подана схема відбивання і розсіювання електромагнітних хвиль, на фіг 14 подана схема відбивання і розсіювання хвиль інфрачервоного діапазону ся об'єкти 10 військової техніки або озброєння, наприклад, танк (див фіг 9), корабель (див фіг 10) або літак (див фіг 11) для захисту їх від опромінення засобами розвідки, що працюють у радіолокаційному (позиція 8) і інфрачервоному (позиція 11) діапазоні хвиль Пристрій для маскування об'єктів експлуатується наступним чином Попередньо виготовляють маскувальну тканину і вирізають із неї смужки 1 Зазначені смужки додатково розрізають на смужки 4, при цьому розрізи виконують на бічних боках заготівлі (на смужці 1) Нанесенні розрізів на бічних боках заготівлі (на смужці 1) виконують за технологією, при якій одержують додаткові смужки 4 у вигляді бахроми, розміром від 5 до 45 ВІДСОТКІВ ширини основної смужки тканини Додаткові смужки 4 виконуються за різною шириною, при цьому розмір по ширині найменшої додаткової смужки 4 виконують не перевищуючим 1 мм, а розмір по ширині найбільшої додаткової смужки 4 виконують не перевищуючим 2/3 довжини основної смужки 1 Розрізи бахроми виконують розташованими як перпендикулярно подовжньої осі основної смужки 1 (див фіг 2), так і під кутом до неї (див фіг 3), а саме - під кутом в діапазоні від 90 до 160 градусів до подовжньої осі основної смужки 1 Основні смужки 1 технологічно виконуються різної довжини і ширини Пристрій для маскування об'єктів конструктивно містить смужки 1 тканини, закріплені на основі, при цьому згадані смужки 1 тканини виконані пофарбованими в захисний колір або закамуфльовані, а основа cm виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок 3 (див фіг 1) Смужки 1 тканини розрізають додатково по довгих краях на смужки 4 у вигляді бахроми При цьому додаткові смужки 4 виконані розміром від 5 до 45 ВІДСОТКІВ ширини основної смужки тканини при розташуванні розрізу перпендикулярно подовжньої осі основної смужки 1 тканини Додаткові смужки 4 виконуються за різною шириною, при цьому розмір по ширині найменшої додаткової смужки 4 виконують не перевищуючим 1 мм, а розмір по ширині найбільшої додаткової смужки 4 виконують не перевищуючим 2/3 довжини основної смужки 1 Розрізи бахроми виконують розташованими як перпендикулярно подовжньої осі основної смужки 1, так і під кутом до неї, а саме - під кутом в діапазоні від 90 до 160 градусів до подовжньої осі основної смужки 1 Основні смужки 1 з нарізаними додатковими смужками 4 згортаються у спіраль (див фіг 3) Основні смужки 1 конструктивно закріплюються на шнурах 2 Тканина для елемента маскування (смужки 1) конструктивно містить нитки 5, волокна 6 якої містять полімерний діелектричний матеріал і компонент 7, що поглинає і розсіює електромагнітні хвилі 8 Згадана тканина по обидва боки покрита матеріалом 9, що має властивості відштовхування води У якості матеріалу 9 може бути використаний поліетилен або його різновид Матеріал 9 із метою маскування зафарблюється в захисний або будь-які ІНШІ кольори, наприклад, у зелений, чорний, жовтий, шаровий (сірий) При цьому фарбування зовнішньої поверхні матеріалу 9 може мати і сукупність маскувальних кольорів (камуфляж зимового і літнього варіантів) Пристроєм для маскування закривають Після виконання зазначених технологічних операцій основні смужки 1 згортаються у спіраль (див фіг 3) і закріплюються на основі пристрою, а саме, на шнурах 2 (див фіг 1) При виготовленні тканини застосовують технологи і конструктивні рішення, ВІДПОВІДНО до яких у волокна 6 згаданих ниток 5 вводять компонент 7, що поглинає і розсіює електромагнітні хвилі (позиція 8) Причому компонент 7, що поглинає і розсіює електромагнітні хвилі (позиція 8) виконаний таким, що містить сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, рівномірно нанесеним на поверхню полімерного діелектричного волокна і рівномірно розподіленим у зазначеному волокні (див фіг 4) Так, наприклад, питома поверхня сажі складає 600-1200 м2/м Нитка 5 тканини виконана з волокнами 6, із яких частина виконана з покриттям із компонента 7, що поглинає і розсіює електромагнітні хвилі (позиція 8), і без компонента 7 в співвідношенні 1 1, а склад матеріалу волокна 6 містить у собі від 1 до 70 ВІДСОТКІВ компонента 7, що поглинає і розсіює електромагнітні хвилі (позиція 8), і полімерний діелектричний матеріал інше Смужки 1 тканини закріплюються на основі пристрою, що виконана у вигляді шнурів 2, з'єднаних між собою з утворенням чарунок З Підготовлений пристрій для маскування об'єктів експлуатується таким чином Вибирається об'єкт 10 військової техніки або озброєння, наприклад, танк (див фіг 9), корабель (див фіг 10) або літак (див фіг 11) Зазначені об'єкти 10 накриваються зазначеним пристроєм для маскування, при цьому об'єкти 10 закриваються або цілком (див фіг 9), або частково (див фіг 10-11) При опроміненні об'єктів Ютехніки засобами розвідки, що працюють у радіолокаційному (позиція 8) і інфрачервоному (позиція 11) діапазоні 43733 хвиль, сигнал проходить крізь матеріал 10, у якому частково переломлюється Далі сигнал проходить крізь нитки 5, де також переломлюється і багаторазово перевідбивається як відносно ниток 5 у основній смужці 1 тканини, так і відносно ниток 5 у додаткових смужках 2 (див фіг 12 і фіг 13) При цьому відбитий сигнал (позиція 8) зменшується не менше, ніж у 2-2,5 разу стосовно вихідного, або практично зникає при використанні хвиль інфрачервоного діапазону (позиція 11) Підвищення ефективності застосування пристрою для маскування об'єктів, цю заявляється, у порівнянні з прототипом, досягається за рахунок відбивання, розсіювання і поглинання хвиль радіолокаційного й інфрачервоного діапазону і зменшення при цьому відбитого сигналу Зміна відбитого сигналу дасть помилкове представлення засобам розвідки даних про тип об'єкта військової техніки (озброєння), що маскується При використанні хвиль інфрачервоного діапазону відбитого сигналу практично не буде, що дозволить із великою гарантією маскувати особовий склад ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Учебник сержанта инженерных войск Утвержден начальником инженерных войск МО СССР, Ордена Трудового Красного Знамени военное издательство МО СССР, М , 1976, стор 175 § 2 Табельные маскировочные средства Маскировочный комплект МКТ (МКТ-Л МКТ-С) - аналог 2 Учебник сержанта инженерных войск Утвержден начальником инженерных войск МО СССР, Ордена Трудового Красного Знамени военное издательство МО СССР, М , 1976, стор 175 § 2 Табельные маскировочные средства Маскировочный комплект МКТ (МКТ-Т) - прототип ФІГ. 1 43733 Фіг. 2 Фіг. З 43733 Фіг. 4 5 9 Ю Фіг. 5 43733 ФІГ. 6 Фіг. 7 Фіг. 8 Фіг. 9 43733 Фіг. 10 Фіг. 11 Фіг. 12 43733 10 Фіг. 13 43733 5(6,7) З 10 Фіг. 14 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 10
