Спосіб одержання пігментного діоксиду титану рутильної модифікації

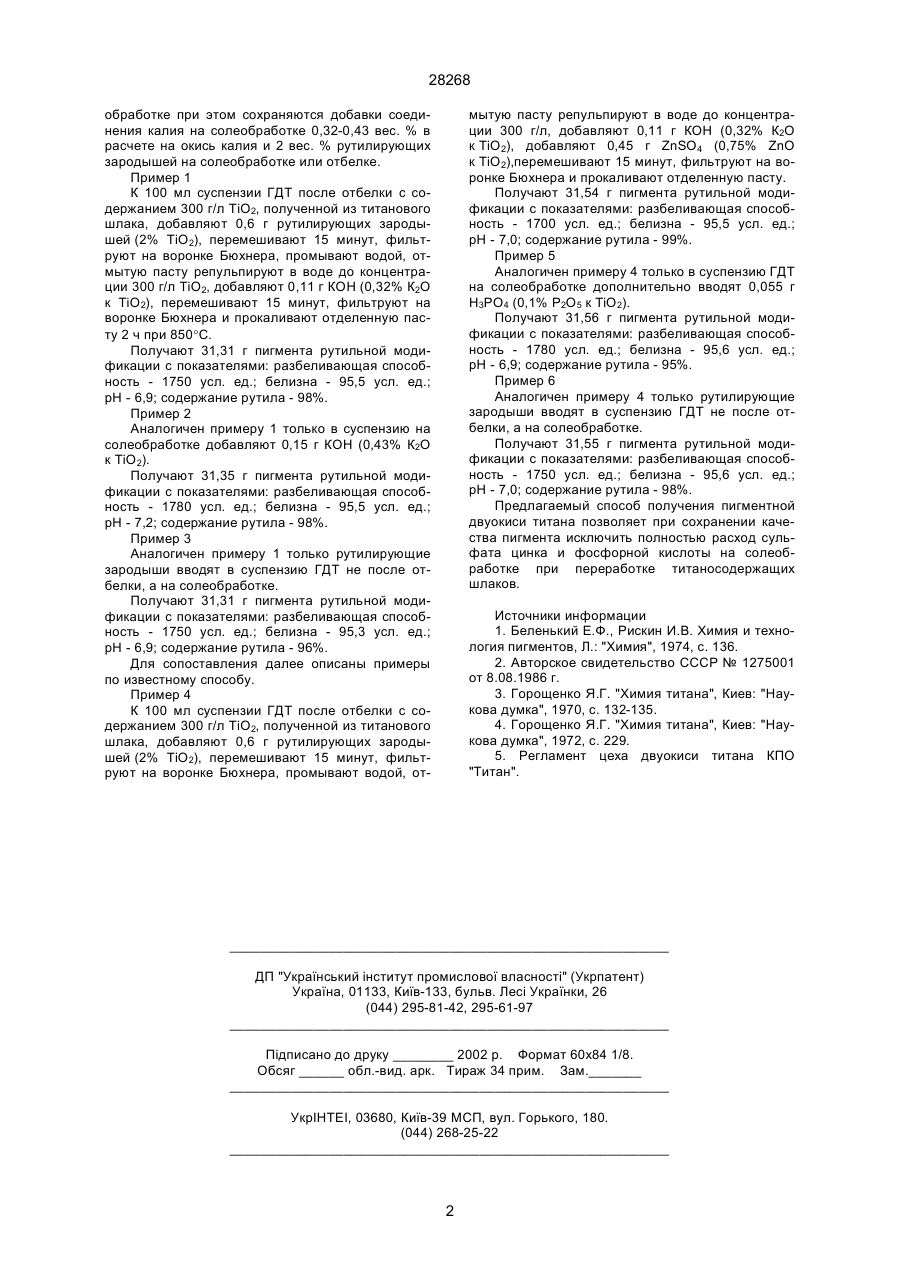

Способ получения пигментного диоксида титана рутильной модификации по сернокислотной 28268 обработке при этом сохраняются добавки соединения калия на солеобработке 0,32-0,43 вес. % в расчете на окись калия и 2 вес. % рутилирующих зародышей на солеобработке или отбелке. Пример 1 К 100 мл суспензии ГДТ после отбелки с содержанием 300 г/л ТіО2, полученной из титанового шлака, добавляют 0,6 г рутилирующих зародышей (2% ТiО2), перемешивают 15 минут, фильтруют на воронке Бюхнера, промывают водой, отмытую пасту репульпируют в воде до концентрации 300 г/л ТiО2, добавляют 0,11 г КОН (0,32% К2О к ТiО2), перемешивают 15 минут, фильтруют на воронке Бюхнера и прокаливают отделенную пасту 2 ч при 850°С. Получают 31,31 г пигмента рутильной модификации с показателями: разбеливающая способность - 1750 усл. ед.; белизна - 95,5 усл. ед.; рН - 6,9; содержание рутила - 98%. Пример 2 Аналогичен примеру 1 только в суспензию на солеобработке добавляют 0,15 г КОН (0,43% К2О к ТiО2). Получают 31,35 г пигмента рутильной модификации с показателями: разбеливающая способность - 1780 усл. ед.; белизна - 95,5 усл. ед.; рН - 7,2; содержание рутила - 98%. Пример 3 Аналогичен примеру 1 только рутилирующие зародыши вводят в суспензию ГДТ не после отбелки, а на солеобработке. Получают 31,31 г пигмента рутильной модификации с показателями: разбеливающая способность - 1750 усл. ед.; белизна - 95,3 усл. ед.; рН - 6,9; содержание рутила - 96%. Для сопоставления далее описаны примеры по известному способу. Пример 4 К 100 мл суспензии ГДТ после отбелки с содержанием 300 г/л ТiО2, полученной из титанового шлака, добавляют 0,6 г рутилирующих зародышей (2% ТiО2), перемешивают 15 минут, фильтруют на воронке Бюхнера, промывают водой, от мытую пасту репульпируют в воде до концентрации 300 г/л, добавляют 0,11 г КОН (0,32% К2О к ТiО2), добавляют 0,45 г ZnSО4 (0,75% ZnО к ТiО2),перемешивают 15 минут, фильтруют на воронке Бюхнера и прокаливают отделенную пасту. Получают 31,54 г пигмента рутильной модификации с показателями: разбеливающая способность - 1700 усл. ед.; белизна - 95,5 усл. ед.; рН - 7,0; содержание рутила - 99%. Пример 5 Аналогичен примеру 4 только в суспензию ГДТ на солеобработке дополнительно вводят 0,055 г Н3РО4 (0,1% P2О5 к ТiО2). Получают 31,56 г пигмента рутильной модификации с показателями: разбеливающая способность - 1780 усл. ед.; белизна - 95,6 усл. ед.; рН - 6,9; содержание рутила - 95%. Пример 6 Аналогичен примеру 4 только рутилирующие зародыши вводят в суспензию ГДТ не после отбелки, а на солеобработке. Получают 31,55 г пигмента рутильной модификации с показателями: разбеливающая способность - 1750 усл. ед.; белизна - 95,6 усл. ед.; рН - 7,0; содержание рутила - 98%. Предлагаемый способ получения пигментной двуокиси титана позволяет при сохранении качества пигмента исключить полностью расход сульфата цинка и фосфорной кислоты на солеобработке при переработке титаносодержащих шлаков. Источники информации 1. Беленький Е.Ф., Рискин И.В. Химия и технология пигментов, Л.: "Химия", 1974, с. 136. 2. Авторское свидетельство СССР № 1275001 от 8.08.1986 г. 3. Горощенко Я.Г. "Химия титана", Киев: "Наукова думка", 1970, с. 132-135. 4. Горощенко Я.Г. "Химия титана", Киев: "Наукова думка", 1972, с. 229. 5. Регламент цеха двуокиси титана КПО "Титан". __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
