Випробувальне середовище для електричного пробою високовольтних ізоляторів
Формула / Реферат
1. Испытательная среда для электрического пробоя высоковольтных изоляторов, включающая трансформаторное масло и электропроводящий компонент, отличающаяся тем, что в качестве последнего используют кремнийорганическую жидкость.
2. Испытательная среда по п.1, отличающаяся тем, что удельная проводимость кремнийорганической жидкости не ниже 10-6 См/м.
Текст

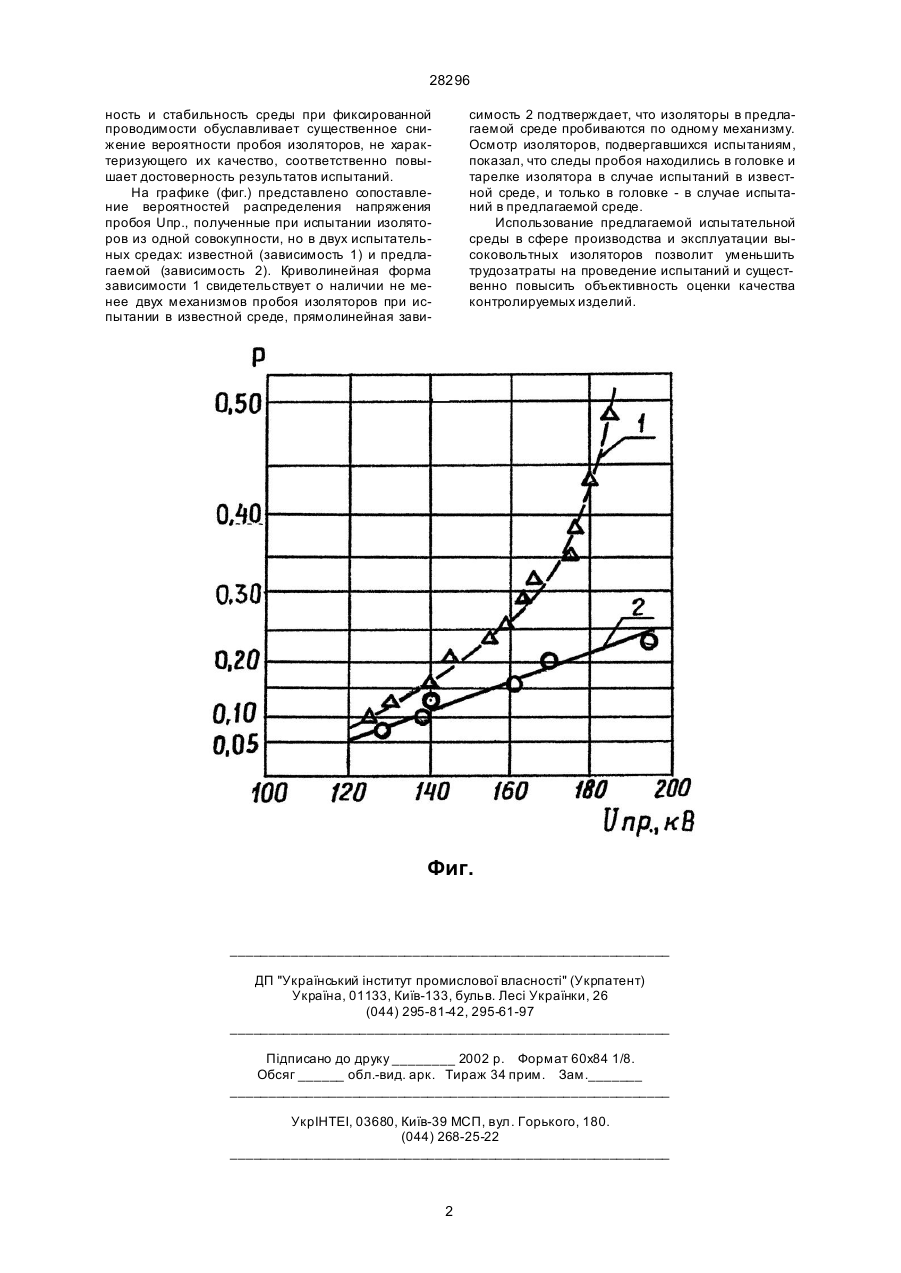

1. Испытательная среда для электрического пробоя высоковольтных изоляторов, включающая трансформаторное масло и электропроводящий компонент, отличающаяся тем, что в качестве последнего используют кремнийорганическую жидкость. 2. Испытательная среда по п. 1, отличающаяся тем, что удельная проводимость кремнийорганической жидкости не ниже 10-6 См/м. (19) (21) 96051837 (22) 12.05.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Кім Єн Дар, Шумілов Юрій Миколайович (73) НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВИСОКИХ НАПРУГ 28296 ность и стабильность среды при фиксированной проводимости обуславливает существенное снижение вероятности пробоя изоляторов, не характеризующего их качество, соответственно повышает достоверность результатов испытаний. На графике (фиг.) представлено сопоставление вероятностей распределения напряжения пробоя Uпp., полученные при испытании изоляторов из одной совокупности, но в двух испытательных средах: известной (зависимость 1) и предлагаемой (зависимость 2). Криволинейная форма зависимости 1 свидетельствует о наличии не менее двух механизмов пробоя изоляторов при испытании в известной среде, прямолинейная зави симость 2 подтверждает, что изоляторы в предлагаемой среде пробиваются по одному механизму. Осмотр изоляторов, подвергавшихся испытаниям, показал, что следы пробоя находились в головке и тарелке изолятора в случае испытаний в известной среде, и только в головке - в случае испытаний в предлагаемой среде. Использование предлагаемой испытательной среды в сфере производства и эксплуатации высоковольтных изоляторов позволит уменьшить трудозатраты на проведение испытаний и существенно повысить объективность оценки качества контролируемых изделий. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюTesting medium for the electric breakdown of a high-voltage insulator
Автори англійськоюKim Yen Dar, Shumylov Yurii Mykolaiovych
Назва патенту російськоюИспытательная среда для электрического пробоя высоковольтного изолятора
Автори російськоюКим Ен Дар, Шумилов Юрий Николаевич
МПК / Мітки
МПК: H01B 17/56
Мітки: ізоляторів, пробою, середовище, високовольтних, електричного, випробувальне
