Кріпильний пристрій
Формула / Реферат
1. Крепежное устройство, содержащее резьбовой стержень с головкой и гайкой, между которыми расположена обойма с радиальными отверстиями и установленными в них пальцами, отличающееся тем, что отверстия выполнены наклонными в сторону головки стержня а пальцы выполнена упругими.
2. Крепежное устройство по п. 1 отличающееся тем, что пальцы имеют крюкообразную форму, прямые участки которых по посадке установлены в радиальных отверстиях обоймы.
Текст

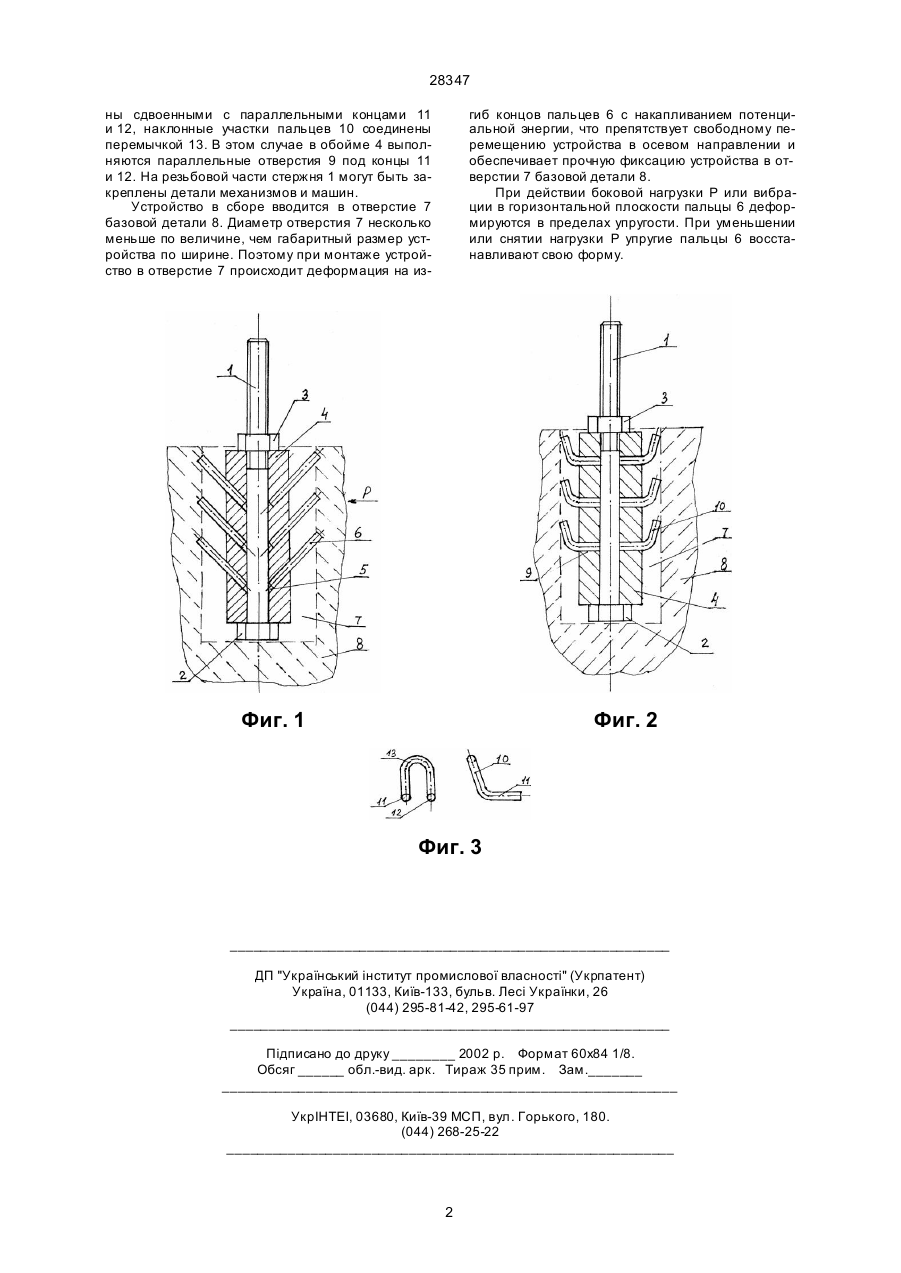

1. Крепежное устройство, содержащее резьбовой стержень с головкой и гайкой, между кото 28347 ны сдвоенными с параллельными концами 11 и 12, наклонные участки пальцев 10 соединены перемычкой 13. В этом случае в обойме 4 выполняются параллельные отверстия 9 под концы 11 и 12. На резьбовой части стержня 1 могут быть закреплены детали механизмов и машин. Устройство в сборе вводится в отверстие 7 базовой детали 8. Диаметр отверстия 7 несколько меньше по величине, чем габаритный размер устройства по ширине. Поэтому при монтаже устройство в отверстие 7 происходит деформация на из гиб концов пальцев 6 с накапливанием потенциальной энергии, что препятствует свободному перемещению устройства в осевом направлении и обеспечивает прочную фиксацию устройства в отверстии 7 базовой детали 8. При действии боковой нагрузки Р или вибрации в горизонтальной плоскости пальцы 6 деформируются в пределах упругости. При уменьшении или снятии нагрузки Р упругие пальцы 6 восстанавливают свою форму. Фиг. 1 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюFixing device
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюКрепежное устройство
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16B 13/00
Мітки: кріпильний, пристрій
Код посилання
<a href="https://ua.patents.su/2-28347-kripilnijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Кріпильний пристрій</a>
Кріпильний пристрій
Номер патенту: 2116
Опубліковано: 26.12.1994
Автор: Рахманов Микола Миколайович
МПК: F16B 13/00
Мітки: кріпильний, пристрій
Формула / Реферат:
Крепежное устройство, содержащее болт с гайкой и смонтированный на болте между его головкой и гайкой разжимной узел для установки в отверстии базовой детали, выполненный с двумя втулками с наклонными боковыми поверхностями, причём последняя одной втулки обращена к аналогичной поверхности второй, отличающееся тем, что разжимной узел снабжен обоймой с радиальными отверстиями и подвижно установленными в последних пальцами со скругленными...
Кріпильний пристрій
Номер патенту: 79
Опубліковано: 31.10.1997
Автор: Рахманов Микола Миколайович
МПК: F16B 13/06
Мітки: кріпильний, пристрій
Формула / Реферат:
1. Крепежное устройство, содержащее резьбовой стержень с головкой и гайкой, расположенную на стержне втулку, конец которой выполнен коническим, установленное у головки стержня упругое разрезное кольцо с внутренней конической поверхностью, охватывающее конец втулки, отличающееся тем, что второй конец втулки имеет конусную форму, на стержне размещено дополнительное упругое разрезное кольцо, расположенное под гайкой.2 Крепежное устройство...
Кріпильний пристрій
Номер патенту: 15044
Опубліковано: 30.06.1997
Автор: Рахманов Микола Миколайович
МПК: F16B 13/04
Мітки: кріпильний, пристрій
Формула / Реферат:
Крепежное устройство, содержащее двухступенчатый стержень с центральным резьбовым отверстием на одном конце и сквозным окном на другом конце, а также ввернутый в резьбовое отверстие винт и размещенный в сквозном окне упругий элемент в виде кольца, отличающееся тем, что оно снабжено дополнительным упругим элементом в виде кольца, стержень выполнен с дополнительным сквозным окном, расположенным перпендикулярно основному окну, а дополнительный...
Кріпильний пристрій
Номер патенту: 15012
Опубліковано: 30.06.1997
Автор: Рахманов Микола Миколайович
МПК: F16B 15/00, F16B 17/00
Мітки: кріпильний, пристрій
Формула / Реферат:
1. Крепежное устройство, содержащее стержень с коническим хвостовиком, на который насажено пружинящее разрезное кольцо, отличающееся тем, что хвостовик снабжен цилиндрическим наконечником, на котором подвижно установлена втулка с возможностью контакта ее торца с упомянутым кольцом.2. Крепежное устройство по п.1, отличающееся тем, что стержень снабжен осевым резьбовым отверстием и ввернутым в это отверстие винтом.
Кріпильний пристрій
Номер патенту: 23105
Опубліковано: 30.06.1998
Автор: Рахманов Микола Миколайович
МПК: F16B 13/00
Мітки: пристрій, кріпильний
Формула / Реферат:
Крепежное устройство, содержащее клиновые элементы, болт с гайкой, стержень которого помещен в полости каждого элемента, отличающееся тем, что клиновые элементы, выполненные в виде втулок со скосом по всей ширине с одного конца, установлены на стержне болта попарно, при этом на торце верхней втулки нижней пары элементов выполнен выступ, на торце нижней втулки верхней пары элементов имеется паз, в котором расположен упомянутый выступ.
