Фрикційна передача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 57006

Опубліковано: 10.02.2011

Автори: Марченко Анатолій Іванович, Піпа Борис Федорович

Завантажити PDF файл.

Формула / Реферат

Фрикційна передача, що містить ведучий і ведений конічні котки з робочими поверхнями, встановлені відповідно на ведучому та веденому валах, причому ведучий конічний коток виконано металевим, а робоча поверхня веденого конічного котка виконана з неметалічного матеріалу, яка відрізняється тим, що робоча поверхня ведучого конічного котка виконана рифленою, а робоча поверхня веденого конічного котка виконана з пружного матеріалу, переважно маслостійкої гуми.

Текст

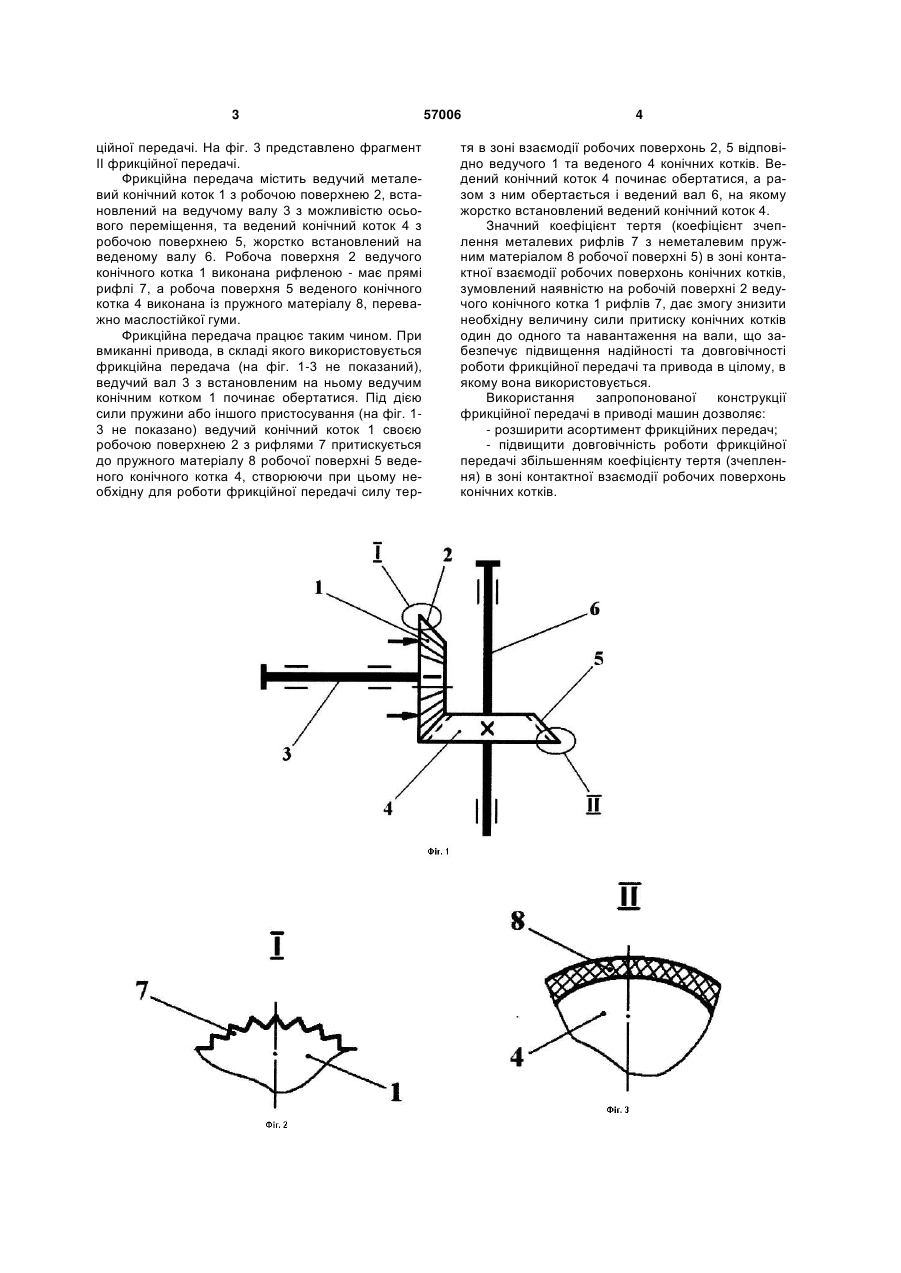

Фрикційна передача, що містить ведучий і ведений конічні котки з робочими поверхнями, 3 ційної передачі. На фіг. 3 представлено фрагмент II фрикційної передачі. Фрикційна передача містить ведучий металевий конічний коток 1 з робочою поверхнею 2, встановлений на ведучому валу 3 з можливістю осьового переміщення, та ведений конічний коток 4 з робочою поверхнею 5, жорстко встановлений на веденому валу 6. Робоча поверхня 2 ведучого конічного котка 1 виконана рифленою - має прямі рифлі 7, а робоча поверхня 5 веденого конічного котка 4 виконана із пружного матеріалу 8, переважно маслостійкої гуми. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на фіг. 1-3 не показаний), ведучий вал 3 з встановленим на ньому ведучим конічним котком 1 починає обертатися. Під дією сили пружини або іншого пристосування (на фіг. 13 не показано) ведучий конічний коток 1 своєю робочою поверхнею 2 з рифлями 7 притискується до пружного матеріалу 8 робочої поверхні 5 веденого конічного котка 4, створюючи при цьому необхідну для роботи фрикційної передачі силу тер 57006 4 тя в зоні взаємодії робочих поверхонь 2, 5 відповідно ведучого 1 та веденого 4 конічних котків. Ведений конічний коток 4 починає обертатися, а разом з ним обертається і ведений вал 6, на якому жорстко встановлений ведений конічний коток 4. Значний коефіцієнт тертя (коефіцієнт зчеплення металевих рифлів 7 з неметалевим пружним матеріалом 8 робочої поверхні 5) в зоні контактної взаємодії робочих поверхонь конічних котків, зумовлений наявністю на робочій поверхні 2 ведучого конічного котка 1 рифлів 7, дає змогу знизити необхідну величину сили притиску конічних котків один до одного та навантаження на вали, що забезпечує підвищення надійності та довговічності роботи фрикційної передачі та привода в цілому, в якому вона використовується. Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі збільшенням коефіцієнту тертя (зчеплення) в зоні контактної взаємодії робочих поверхонь конічних котків. 5 Комп’ютерна верстка В. Мацело 57006 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Friction gearing

Автори англійською

Pipa Borys Fedorovych, Marchenko Anatolii Ivanovych

Назва патенту російською

Фрикционная передача

Автори російською

Пипа Борис Федорович, Марченко Анатолий Иванович

МПК / Мітки

Автори: Піпа Борис Федорович, Марченко Анатолій Іванович

МПК: F16H 1/24

Мітки: передача, фрикційна

Формула / Реферат:

Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, яка відрізняється тим, що додатково обладнана паразитним конічним котком, виконаним із набору дисків і розташованим між ведучим і веденим конічними котками, та нерухомою віссю, на якій вільно встановлений набір дисків.
