Фотореле

Номер патенту: 61116

Опубліковано: 17.11.2003

Автори: Чуйко Віктор Андрійович, Азаренко Артем Володимирович

МПК: G05D 23/19

Мітки: фотореле

Формула / Реферат:

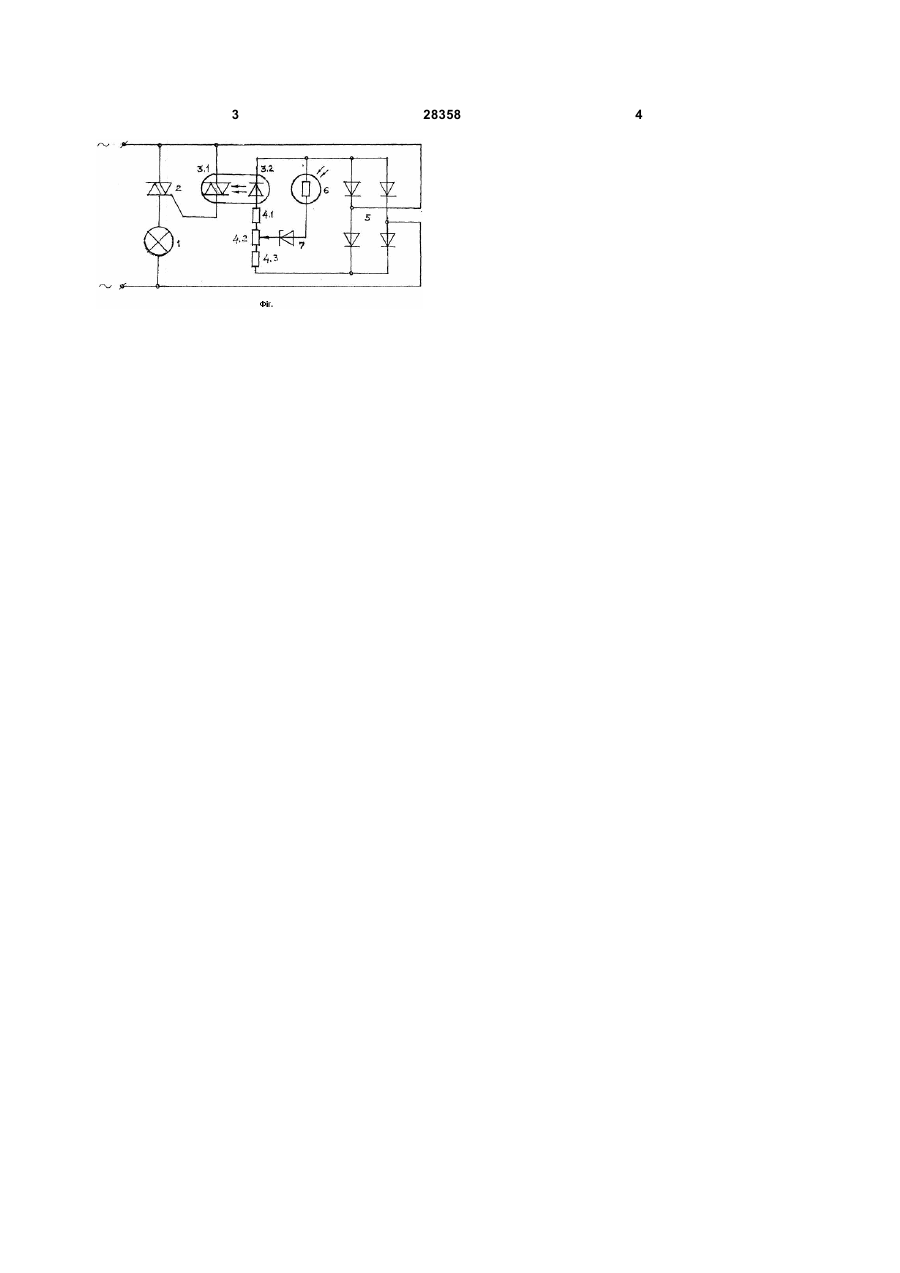

Фотореле, що містить лампу розжарювання, семістор як виконавчий елемент, оптоелектронний ключ в колі керуючого електрода з мостовими випрямлячами, резистори і фоторезистор як датчик, яке відрізняється тим, що паралельно резистору зі світлодіодною частиною входу оптопари як частини подільника напруги приєданано фоторезистор із змінним резистором в його колі.

Номер патенту: 3340

Опубліковано: 15.11.2004

Автори: Кізім Ігор Володимирович, Плотніков Віктор Євгенович, Жарков Антон Вікторович, Жарков Віктор Якович

МПК: H01L 31/08

Мітки: електронне, фотореле

Формула / Реферат:

1. Електронне фотореле, яке містить джерело живлення з позитивною і негативною клемами, виконавчий орган з вхідними і вихідними виводами, датчик, виконаний за схемою аналога лямбда-діода з анодом і катодом, що містить комплементарну пару польових транзисторів з каналами різного типу провідності, з'єднаних своїми витоками, яке відрізняється тим, що воно додатково містить підсилювальний транзистор, два фотодіоди, кожен фотодіод ввімкнений між...

Номер патенту: 61506

Опубліковано: 17.11.2003

Автор: Жарков Віктор Якович

МПК: H01L 31/08

Мітки: фотореле

Формула / Реферат:

1. Фотореле, яке містить джерело живлення з позитивною і негативною клемами, виконавчий орган, з першим і другим вхідними виводами, перший вхідний вивід, приєднаний до позитивної клеми, датчик, виконаний за схемою лямбда-діода з анодом і катодом, що містить комплементарну пару польових транзисторів, витоки яких з'єднані, між затвором польового транзистора з каналом n-типу і стоком цього польового транзистора, який є анодом, ввімкнений...

Номер патенту: 22252

Опубліковано: 03.02.1998

Автори: Чуйко Віктор Андрійович, Ліганкін Станіслав Карлович

МПК: G05D 23/19

Мітки: терморегулятор

Формула / Реферат:

1. Терморегулятор, що включає лампу розжарювання як джерело тепла і світла, тиристор як виконавчий елемент, резистор в колі керуючого електроду, задатчик і датчик, який відрізняється тим, що задатчик у вигляді змінного резистора включено між керуючим електродом і катодом тиристора, а паралельно змінному резистору включено емітерколекторний р-n перехід транзистора як датчика температури.2. Терморегулятор за п. 1, який відрізняється тим,...

Номер патенту: 34252

Опубліковано: 15.02.2001

Автори: Горячев Георгій Володимирович, Родінков Валерій Іванович

МПК: H02H 7/08

Мітки: захисту, електродвигунів, послідовно, замикань, ввімкнутих, перевантажень, коротких, постійного, струму, пристрій

Текст:

...з'єднані стабілітрон 11 і третій додатковий розистор 13 приєднані до джерела живлення постійного струму 14, причому катоди стабілітрона 11 і діода 10 з'єднані з додатнім полюсом 15 джерела живлення 14. Послідовно з'єднані виконавче реле напруги 16 і тиристорний ключ 17 підєднані до джерела живлення 14. Анод тиристорного ключа 17 і єднаний з додатнім полюсом 15 джерела живлення 14, а до керо-ваного електроду тиристорного ключа 17...
