Фотореле
Номер патенту: 61116
Опубліковано: 17.11.2003
Автори: Чуйко Віктор Андрійович, Азаренко Артем Володимирович
Формула / Реферат
Фотореле, що містить лампу розжарювання, семістор як виконавчий елемент, оптоелектронний ключ в колі керуючого електрода з мостовими випрямлячами, резистори і фоторезистор як датчик, яке відрізняється тим, що паралельно резистору зі світлодіодною частиною входу оптопари як частини подільника напруги приєданано фоторезистор із змінним резистором в його колі.
Текст

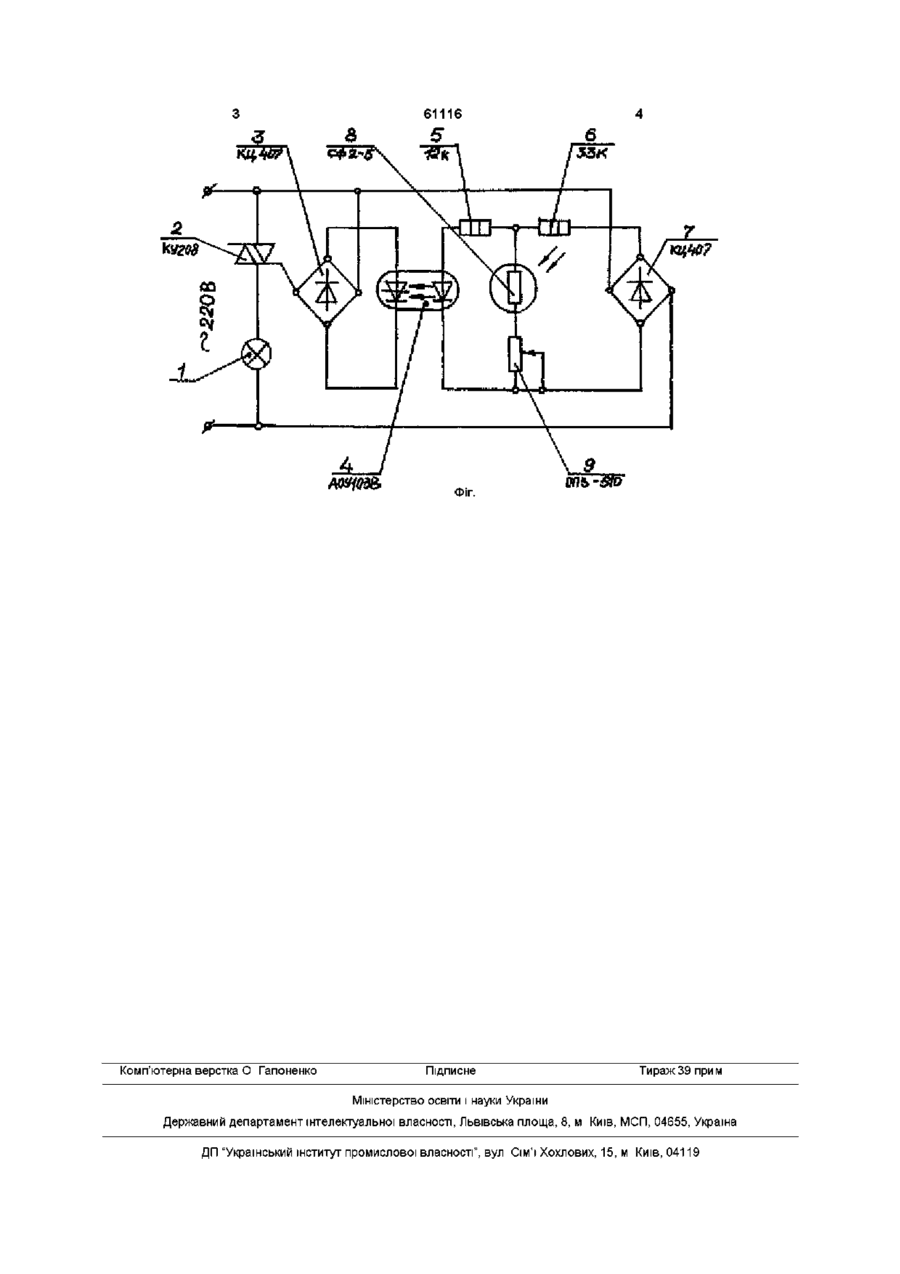

Фотореле, що містить лампу розжарювання, семісторяк виконавчий елемент, оптоелектронний ключ в колі керуючого електрода з мостовими випрямлячами, резистори і фоторезистор як датчик, яке відрізняється тим, що паралельно резистору зі свптюдіодною частиною входу оптопари як частини подільника напруги приєданано фоторезистор із змінним резистором в його колі ристор оптопари 4 Вхідний СВІТЛОДІОД оптопари 4 через резистори 5 і 6 ввімкнено в діагональ постійного струму дюдного мосту 7, діагональ змінного струму його ввімкнена на напругу мережі Паралельно резистору 5 і світлодюду входу оптопари 4 ввімкнено фоторезистор 8 і змінний резистор 9 в його колі для регулювання чутливості пристрою В світлу частину доби фоторезистор 8 має знижений світловий опір, і частина струму на ДІЛЬНИЦІ кола з паралельним з'єднанням елементів проходить через фоторезистор 8, а через СВІТЛОДІОД оптопари 4 проходить струм, менший струму керування При цьому вихідний тиристор оптопари 4 закритий, а також закритий і симістор 2, лампа 1 не горить При зниженні освітленості в контрольованій точці зростає опір фоторезистора 4 і струм через нього зменшується, в цей же час збільшується струм через СВІТЛОДІОД оптопари 4 В разі досягнення ним рівня спрацювання оптопари 4 відкривається вихідний тиристор і симістор 2, лампа 1 спалахує Таким чином здійснюється автоматичне керування освітленням з допомогою даного пристрою О (О (О Фіг. Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюPhotorelay
Автори англійськоюChuiko Viktor Andriiovych, Chuyko Viktor Andriiovych, Azarenko Artem Volodymyrovych
Назва патенту російськоюФотореле
Автори російськоюЧуйко Виктор Андреевич, Азаренко Артем Владимирович
МПК / Мітки
МПК: G05D 23/19
Мітки: фотореле
Код посилання
<a href="https://ua.patents.su/2-61116-fotorele.html" target="_blank" rel="follow" title="База патентів України">Фотореле</a>
Фотореле
Номер патенту: 61506
Опубліковано: 17.11.2003
Автор: Жарков Віктор Якович
МПК: H01L 31/08
Мітки: фотореле
Формула / Реферат:
1. Фотореле, яке містить джерело живлення з позитивною і негативною клемами, виконавчий орган, з першим і другим вхідними виводами, перший вхідний вивід, приєднаний до позитивної клеми, датчик, виконаний за схемою лямбда-діода з анодом і катодом, що містить комплементарну пару польових транзисторів, витоки яких з'єднані, між затвором польового транзистора з каналом n-типу і стоком цього польового транзистора, який є анодом, ввімкнений...
Пускач
Номер патенту: 47145
Опубліковано: 17.06.2002
Автор: Чуйко Віктор Андрійович
МПК: H03K 17/78
Мітки: пускач
Формула / Реферат:
Пускач, що містить фазні симістори, кнопку “пуск” із замикаючим контактом і кнопку “стоп” із розмикаючим контактом, який відрізняється тим, що в коло навантаження одної із фаз після симістора ввімкнено потенціометр, до ділянки якого приєднано випрямний міст з вмиканням в діагональ постійного струму послідовно вхідних світлодіодів трьох оптопар, вихідні фотосимістори яких ввімкнено окремо в коло керуючого електрода кожного із трьох фазних...
Пристрій для захисту від коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму
Номер патенту: 40252
Опубліковано: 16.07.2001
Автори: Родінков Валерій Іванович, Говор Ігор Костянтинович, Горячев Георгій Володимирович
МПК: H02H 7/08
Мітки: постійного, послідовно, електродвигунів, струму, пристрій, замикань, перевантажень, коротких, захисту, ввімкнутих
Формула / Реферат:
Пристрій захисту від струмів коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму, який містить міст, утворений обмотками кожного електродвигуна і двома додатковими резисторами, та виконавче реле напруги, який відрізняється тим, що в нього введено світлодіоди транзисторної оптопари з диференційним входом, транзистор транзисторної оптопари з диференційним входом, змінний резистор, резистор, тиристор,...
Терморегулятор в колі змінного струму
Номер патенту: 329
Опубліковано: 07.06.1999
Автор: Чуйко Віктор Андрійович
МПК: G05D 23/19
Мітки: струму, колії, терморегулятор, змінного
Формула / Реферат:
1. Терморегулятор в колі змінного струму, що містить нагрівач, тиристор як виконавчий елемент, резистор в колі керуючого електроду І датчик, який відрізняється тим, що термометричний ртутний датчик у вигляді капілярної трубки Із ртуттю ввімкнено між керуючим електродом І катодом тиристора.2. Терморегулятор за п. 1, який відрізняється тим, що паралельно тиристору ввімкнено зустрічно діод з вимикачем в його колі.
Релейно-контактний комутаційний пристрій змінного струму з форсуванням
Номер патенту: 36599
Опубліковано: 16.04.2001
Автор: Ткачов Анатолій Іванович
МПК: H01F 7/08
Мітки: релейно-контактний, пристрій, струму, форсуванням, змінного, комутаційний
Текст:
...наявності причинно-наслідкового зв'язку між сукупністю суттєви х ознак винаходу й технічним результатом є та обставина, що технічний результат - висока надійність пристрою - може бути досягнутим тільки при використовуванні сукупності суттєви х ознак винаходу. У відсутності в те хнічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Релейно-контактний комутаційний пристрій...
