Камера для взрывной обработки материалов, содержащая корпус, образованный отрезками труб, заглушенных снаружи и ориентированных по направлению разлета продуктов взрыва, отличающаяся тем, что корпус выполнен в виде оболочки подкрепленной сеткой ребер жесткости, ориентированных по направлению разлета продуктов взрыва, одна часть ребер расположена на внутренней стороне корпуса, а другая на внешней со смещением на пол шага по отношению к внутренним ребрам.

Текст

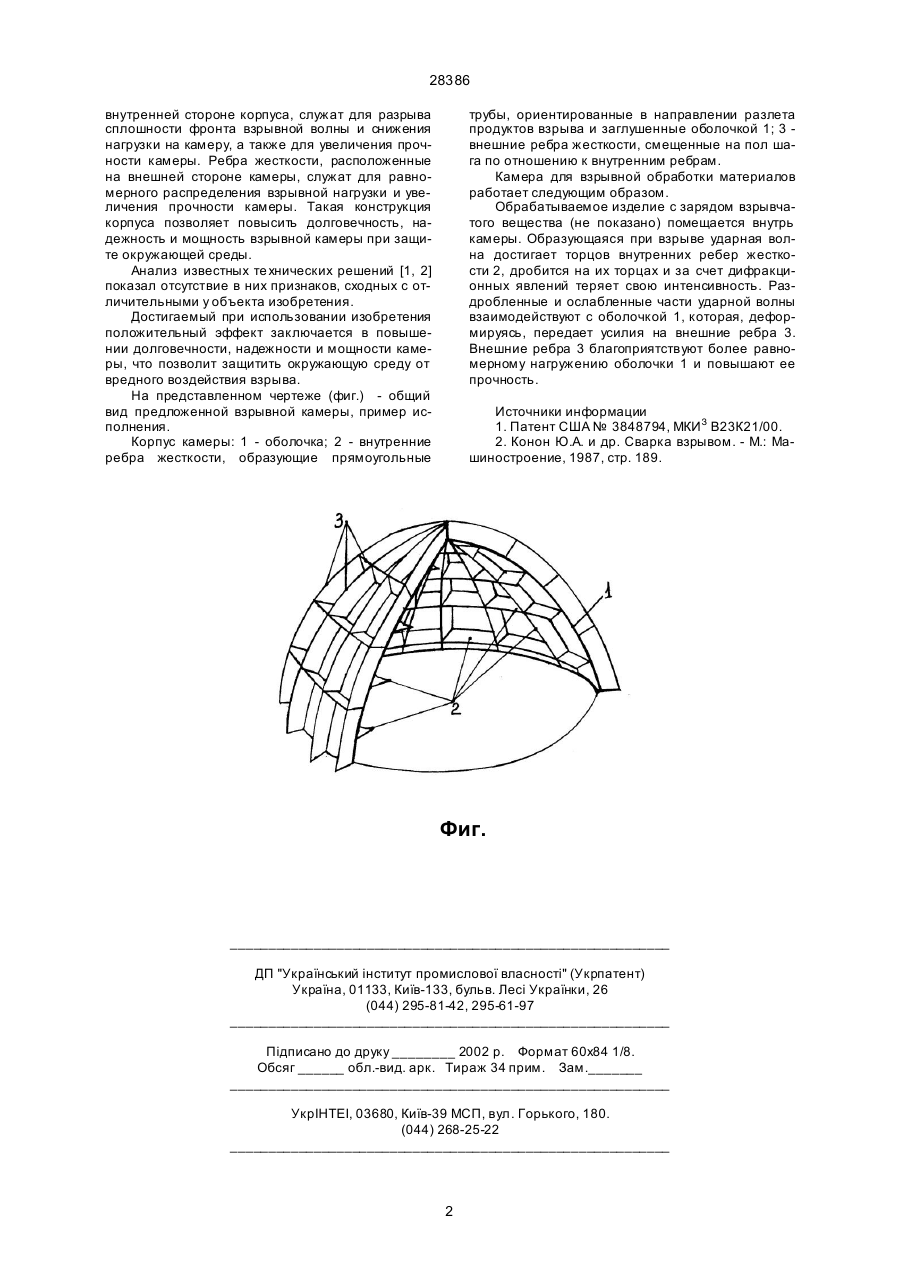

Камера для взрывной обработки материалов, содержащая корпус, образованный отрезками 28386 внутренней стороне корпуса, служат для разрыва сплошности фронта взрывной волны и снижения нагрузки на камеру, а также для увеличения прочности камеры. Ребра жесткости, расположенные на внешней стороне камеры, служат для равномерного распределения взрывной нагрузки и увеличения прочности камеры. Такая конструкция корпуса позволяет повысить долговечность, надежность и мощность взрывной камеры при защите окружающей среды. Анализ известных те хнических решений [1, 2] показал отсутствие в них признаков, сходных с отличительными у объекта изобретения. Достигаемый при использовании изобретения положительный эффект заключается в повышении долговечности, надежности и мощности камеры, что позволит защитить окружающую среду от вредного воздействия взрыва. На представленном чертеже (фиг.) - общий вид предложенной взрывной камеры, пример исполнения. Корпус камеры: 1 - оболочка; 2 - внутренние ребра жесткости, образующие прямоугольные трубы, ориентированные в направлении разлета продуктов взрыва и заглушенные оболочкой 1; 3 внешние ребра жесткости, смещенные на пол шага по отношению к внутренним ребрам. Камера для взрывной обработки материалов работает следующим образом. Обрабатываемое изделие с зарядом взрывчатого вещества (не показано) помещается внутрь камеры. Образующаяся при взрыве ударная волна достигает торцов внутренних ребер жесткости 2, дробится на их торцах и за счет дифракционных явлений теряет свою интенсивность. Раздробленные и ослабленные части ударной волны взаимодействуют с оболочкой 1, которая, деформируясь, передает усилия на внешние ребра 3. Внешние ребра 3 благоприятствуют более равномерному нагружению оболочки 1 и повышают ее прочность. Источники информации 1. Патент США № 3848794, МКИ З В23К21/00. 2. Конон Ю.А. и др. Сварка взрывом. - М.: Машиностроение, 1987, стр. 189. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
