Сонячний теплогенератор
Номер патенту: 28386
Опубліковано: 10.12.2007
Автори: Мікульонок Ігор Олегович, Тривайло Михайло Семенович
Формула / Реферат
1. Сонячний теплогенератор, що містить корпус з прозорою кришкою, канал для проходу оброблюваного середовища, утворюваний внутрішніми стінками корпусу і прозорої кришки, а також розташований у каналі поглинач, який відрізняється тим, що поглинач виконано у вигляді сукупності сплетених між собою циліндричних спіралей, розташованих поперек каналу.
2. Теплогенератор за п. 1, який відрізняється тим, що діаметр циліндричних спіралей відповідає висоті каналу.
Текст

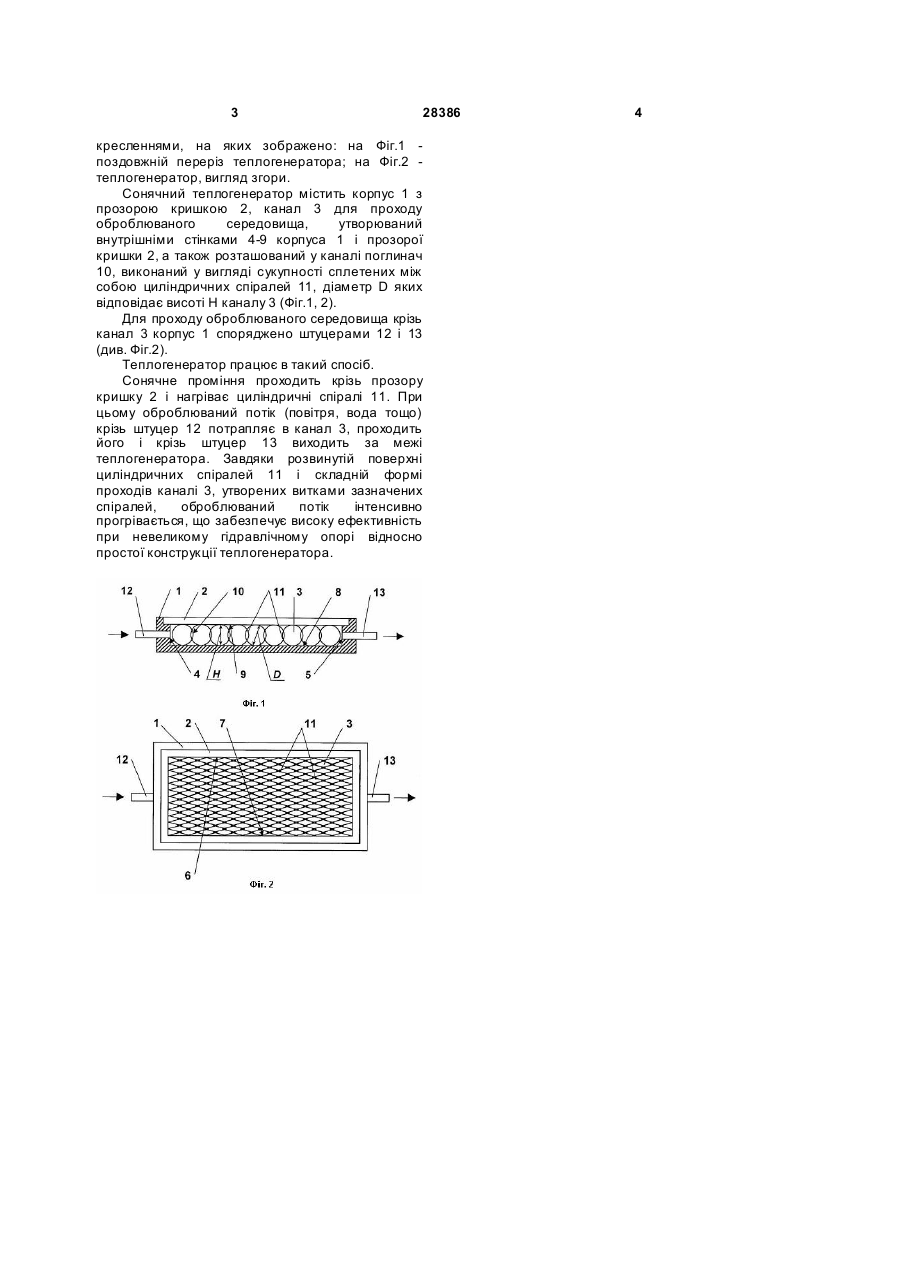

1. Сонячний теплогенератор, що містить корпус з прозорою кришкою, канал для проходу 3 28386 кресленнями, на яких зображено: на Фіг.1 поздовжній переріз теплогенератора; на Фіг.2 теплогенератор, вигляд згори. Сонячний теплогенератор містить корпус 1 з прозорою кришкою 2, канал 3 для проходу оброблюваного середовища, утворюваний внутрішніми стінками 4-9 корпуса 1 і прозорої кришки 2, а також розташований у каналі поглинач 10, виконаний у вигляді сукупності сплетених між собою циліндричних спіралей 11, діаметр D яких відповідає висоті Н каналу 3 (Фіг.1, 2). Для проходу оброблюваного середовища крізь канал 3 корпус 1 споряджено штуцерами 12 і 13 (див. Фіг.2). Теплогенератор працює в такий спосіб. Сонячне проміння проходить крізь прозору кришку 2 і нагріває циліндричні спіралі 11. При цьому оброблюваний потік (повітря, вода тощо) крізь штуцер 12 потрапляє в канал 3, проходить його і крізь штуцер 13 виходить за межі теплогенератора. Завдяки розвинутій поверхні циліндричних спіралей 11 і складній формі проходів каналі 3, утворених витками зазначених спіралей, оброблюваний потік інтенсивно прогрівається, що забезпечує високу ефективність при невеликому гідравлічному опорі відносно простої конструкції теплогенератора. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar heat generator
Автори англійськоюTryvailo Mykhailo Semenovych, Mikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюСолнечный теплогенератор
Автори російськоюТривайло Михаил Семенович, Микуленок Игорь Олегович, Микульонок Игорь Олегович
МПК / Мітки
МПК: F24J 2/22
Мітки: теплогенератор, сонячний
