Теплогенератор

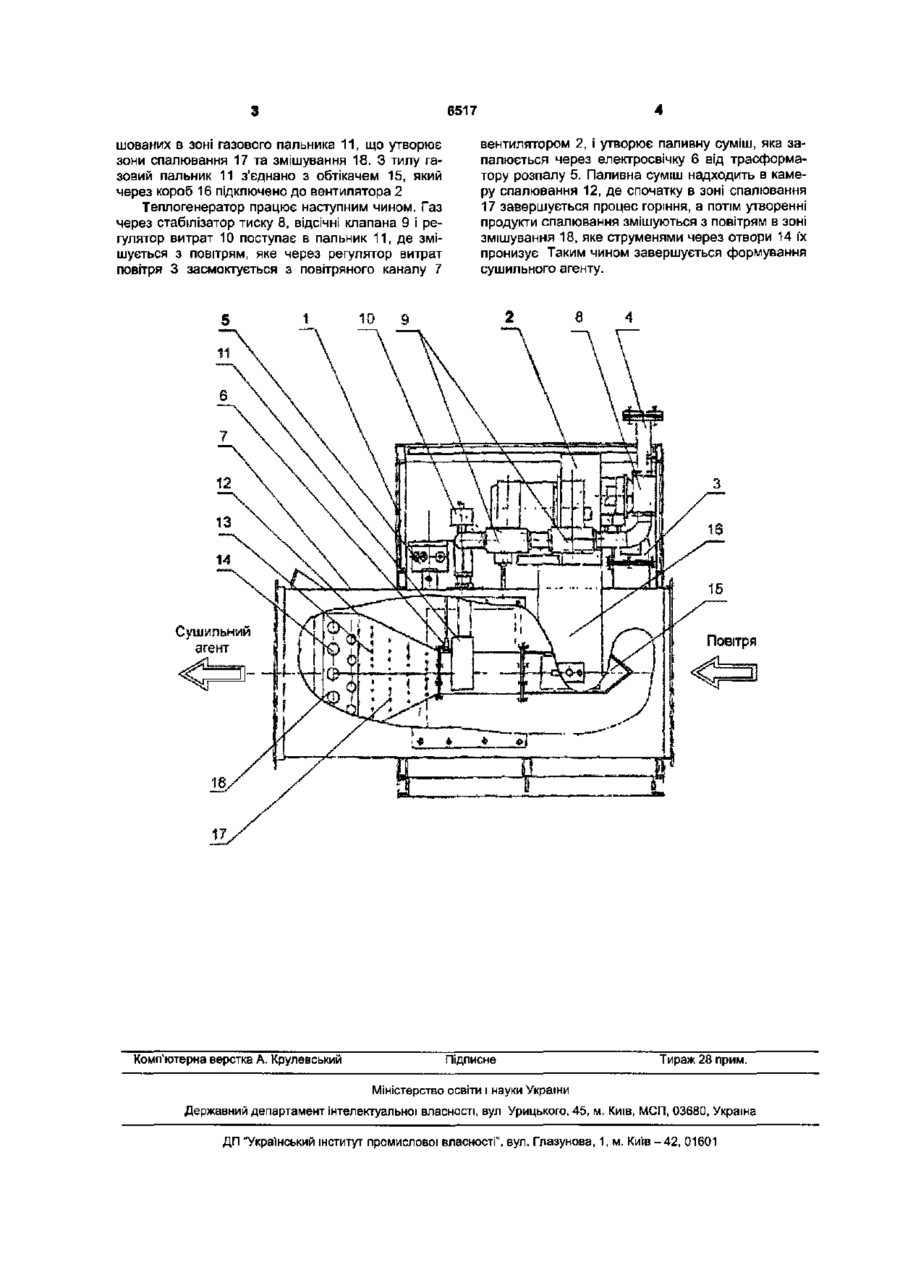

1. Теплогенератор, що містить повітряний канал з встановленим в ньому газовим пальником, фронт якого з'єднано з камерою опалювання з Корисна модель відноситься до теплообмінного обладнання і може бути використана для вироблення сушильного і опалювального агенту в системах сушки матеріалів, харчових продуктів, в системах повітряного опалення споруд. Найбільш близьким до заявляемого теплогенератора є теплогенератори серії ВГС [ОАО „Каменск-Шахтинский завод газового оборудования", г.Каменюк-Шахтинск, Ростовской обл.. Российская Федерация]. Відомий теплогенератор містить повітряний канал, в якому встановлено газовий струменевостабілізований пальник з арматурою. В конструкції відомого теплогенератора повітря, що нагнітається основним вентилятором частково використовується в газовому пальнику, а інша байпасується понад пальником. Після реалізації процеса спалювання, продукти горіння змішуються з байпасованим повітрям і таким чином генерується сушильний агент Використовування такого теплогенератора має сенс в системах опалювання з постійним аеродинамічним опіром. і великим об'ємом змішування Це пов'язано з тим, що зміна опору системи приведе до зміни витрат повітря на пальник, що в свою чергу порушує співвідношення газ-повітря і приводить до неможливості екологічно чистого спалювання палива. В основу корисної моделі поставлена задача удосконалити теплогенератор таким чином, щоб витрата повітря що подається на пальник не залежала від аеродинамічного опору підключеної' системи, і дозволяла підтримувати задане співвідношення газ-повітря. системою отворів, який відрізняється тим, що газовий пальник з тилу підключено до вентилятора, який з іншого боку зв'язаний з джерелом повітря. 2 Теплогенератор за п. 1, який відрізняється тим, що система отворів виконана таким чином, що розмір діаметра отворів, що розташовані на кінцях камери спалювання значно перевищує розмір діаметра отворів, що розташовані в зоні газового пальника, утворюючи зони опалювання та змішування. Поставлена задача вирішується тим, що в теплогенераторі, що містить повітряний канал з встановленим в ньому газовим пальником, фронт якого з'єднано з камерою спалювання з системою отворів, згідно з корисною моделлю, новим є те, що газовий пальник з тилу підключено до вентилятора, що засмоктує повітря з повітряного каналу. Таким чином, допоміжний вентилятор, що подає повітря на пальник, на вході завжди має той самий тиск що і вся система і працює на подолання опору тільки пальника, а не всієї системи опалювання. Крім того, система отворів виконана так, що розмір діаметра отворів, що розташовані на кінцях камери спалювання значно перевищує розмір діаметра отворів, що розташовані в зоні газового пальника, утворюючи зони спалювання та змішування. На кресленні зображено загальний вигляд теплогенератора. Теплогенератор виконано у вигляді закритого компактного модуля, що містить корпус 1, в якому розташовані вентилятор 2 з регулятором витрат повітря 3, газову арматуру 4, трансформатор 5 з електросвічкою 6, повітряний канал 7. Газова арматура має стабілізатор тиску 8, відсічні клапана 9, регулятор витрат газу 10, датчики тиску (на кресленні не позначені). В повітряному каналі 7 розташовано газовий пальник 11, фронт якого з'єднано з камерою опалювання 12 з системою отворів 13, 14, причому розмір діаметра отворів 14, розташованих на кінцях камери спалювання 12 значно перевищує розмір діаметру отворів 13, розта .
