Вальцьовий млин
Номер патенту: 28402
Опубліковано: 16.10.2000
Формула / Реферат
Вальцовая мельница, содержащая два разноскоростных размольных вальца, установленных с возможностью вращения навстречу один относительно другого, электродвигатель и передачу с гибкой связью, ведущий шкив которой установлен на валу электродвигателя, а ведомый на валу быстроходного вальца, отличающаяся тем, что подшипники вала тихоходного вальца помещены в упругоподатливые узлы с возможностью перемещения под действием нагрузки в горизонтальной плоскости, при этом вал тихоходного вальца соединен с концевым выключателем электродвигателя.
Текст

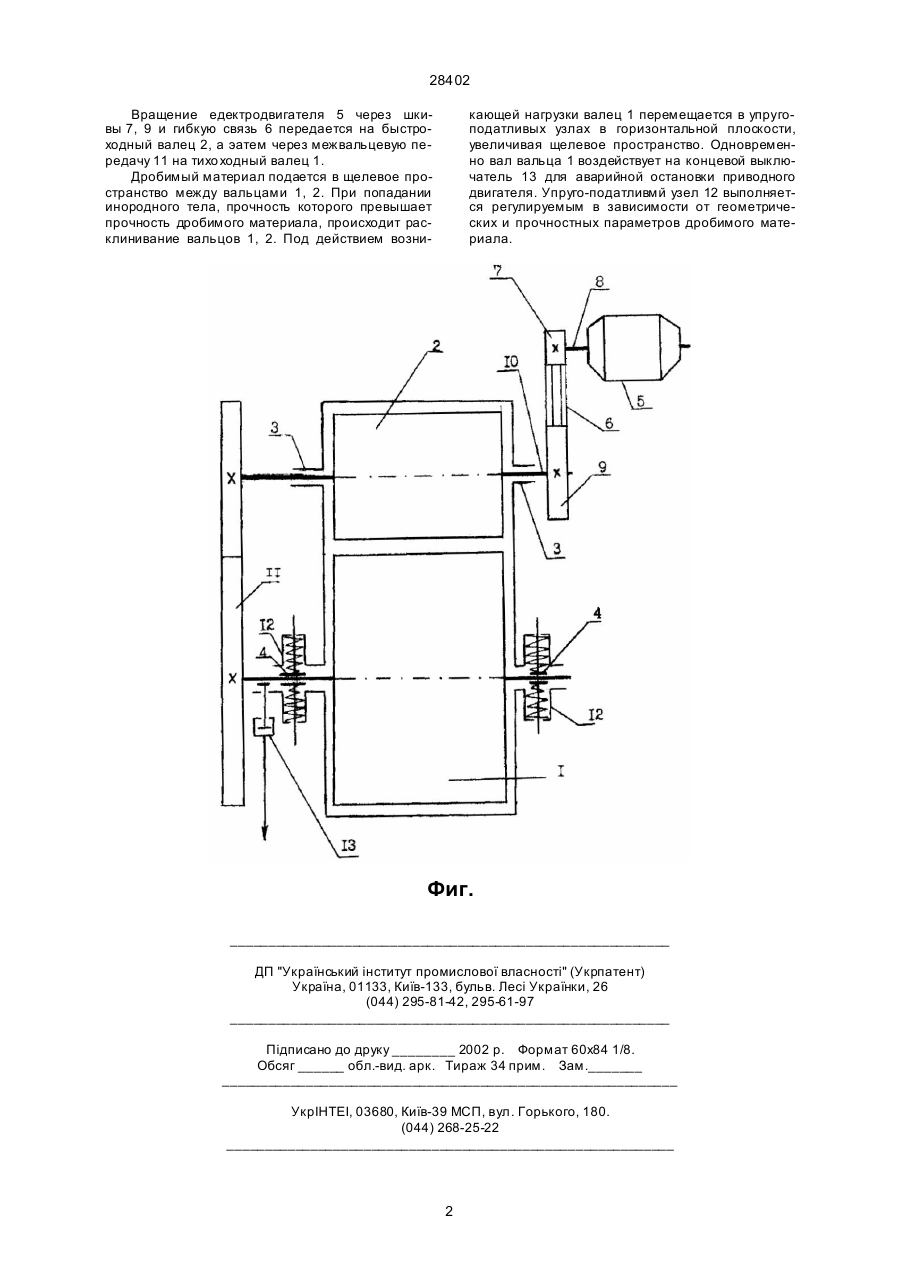

Вальцовая мельница, содержащая два разноскоростных размольных вальца, установленных с 28402 Вращение едектродвигателя 5 через шкивы 7, 9 и гибкую связь 6 передается на быстроходный валец 2, а эатем через межвальцевую передачу 11 на тихо ходный валец 1. Дробимый материал подается в щелевое пространство между вальцами 1, 2. При попадании инородного тела, прочность которого превышает прочность дробимого материала, происходит расклинивание вальцов 1, 2. Под действием возни кающей нагрузки валец 1 перемещается в упругоподатливых узлах в горизонтальной плоскости, увеличивая щелевое пространство. Одновременно вал вальца 1 воздействует на концевой выключатель 13 для аварийной остановки приводного двигателя. Упруго-податливмй узел 12 выполняется регулируемым в зависимости от геометрических и прочностных параметров дробимого материала. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller mill
Автори англійськоюKavarma Ihor Ivanovych, Horbachov Yurii Havrylovych
Назва патенту російськоюВальцовая мельница
Автори російськоюКаварма Игорь Иванович, Горбачов Юрий Гаврилович
МПК / Мітки
МПК: B02C 4/42
Мітки: вальцьовий, млин
