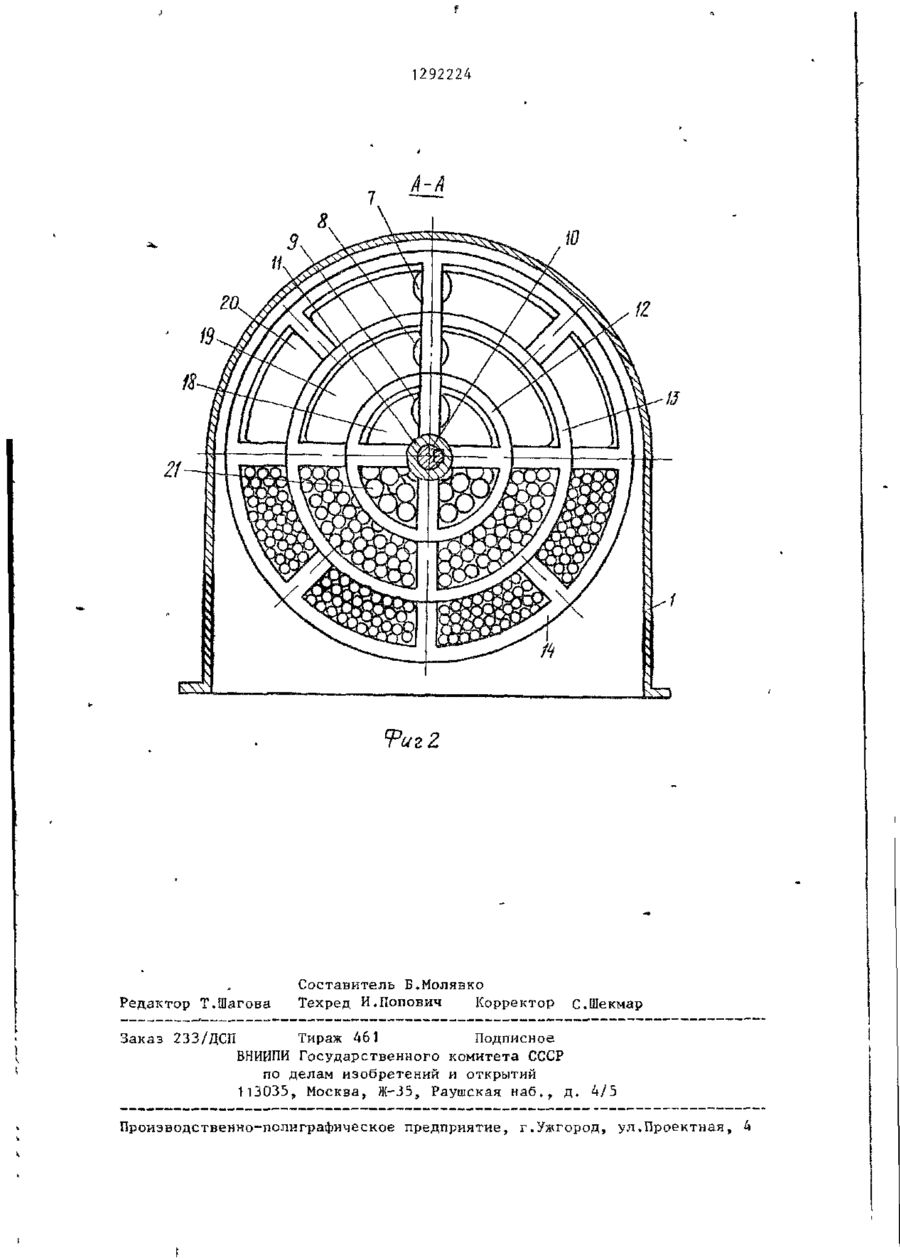

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № Т СОЮЗ СОВЕ СЧИ* СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК Ш~\ C D 4 В 02 С 17/00 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К (61) 812343 (21) 3878326/29-33 (22) 08.04.85 (71) Украинский научно-исследовательский углехимический институт (72) И.М.Алексюк, З.А.Зельцан, В.В.Неманихин, Э.Ф.Курочка и В.Я.Григорьев (53) 621.926.8(088.8) (56) Авторское свидетельство СССР № 812343, кл. В 02 С 17/00, 1978. (54) (57) ШАРОВАЯ МЕЛЬНИЦА по авт. ев, № 812343, о т л и ч а ю щ а я ся тем, что, с целью повышения эффективности процесса измельчения и снижения удельных энергозатрат, каждый последующий от вала обод выполнен с убывающей шириной. N3 СО to to > Фиг.} ; ьг» 1 1292224 Изобретение относится к аппаратам венно убывающего рачмера. Затем вал 1 Г\ ТІ к f Л Г- Т- Г\ Ґ* \Л 11 ПГІПІІТ»! лпя тонкого И Я М Р П Ь Ч Р Н И Я различных материалов и может быть использовано в виде спицевого колеса, приводится Б ГОрНОруДгіиЙ, СТрОИТелЬНОЙ, Л И М И Ч Є С " во вращение. В камеру 18 через загрукой и других отраслях промышленности. 5 зочные устройства 9 подается исходный Целью изобретения является повышематериал. Стальные шары 21 вместе с частицами материала захватываются ние эффективности процесса измельчеспицами ротора 11 и вовлекаются в круния и снижения удельных энергозатрат. говое движение, в результате чего На фиг. 1 изображен продольный разрез шаровой мельницы; на фиг. 2 - 10 происходит измельчение материала. Достигнув размера, соответствующего ширазрез А-А на фиг. 1. рине кольцевого зазора 15, частицы Шаровая мельница имеет корпус 1, под действием центробежных сил постуна котором при помощи болтов 2 и шпипают в камеру 19, где происходит торлек 3 закреплены чашеобразные диски А. К дискам 4 также с помощью болтов 2 '5 можение потока в результате столкнои шпилек 3 последовательно прикрепвения с мелющими телами 21 и за счет лены чашеобразные диски 5 и 6. Каждый несоосности кольцевых зазоров 15 и диск (4, 5 и 6) снабжен загрузочными 16 в виде меньшей ширины обода 13 по устройствами соответственно 7, 8, 9. сравнению с ободом 12. В камере 19 На валу 10 установлен ротор 11, вы- 20 также проигходиг измельчение частиц полненный в виде спицевого колеса с выходом их через кольцевой зазор 16 с концентрично расположенными ободав камеру 20, где материал окончательми 12, 13, 14, к торцам которых с коль но измельчается и выходит через зацевыми зазорами 15, 16, 17 примыкают зор 17 несоосный зазору 16 в полость 25 корпуса 1. чашеобразные диски 4, 5, 6 и образуют камеры, соответственно 18, 19, При измельчении материалов различ20, заполненные мелющими телами, наной размолоспособности и исходной пример стальными шарами 21. Ширина крупности предусмотрены загрузочные ободов 12, 13 и 14 последовательно устройства 7 и 8 для непосредственуменьшается, также последовательно 30 ной подачи в камеры 20 и 19. уменьшается диаметр шаров 21 от каПри совместном измельчении немеры 18 к камере 20. скольких материалов с различной размолоспособностью материала с более Работает мельница следующим об- •высокой размолоспособностью подается разом. 35 в камеру 19 или 20 через загрузочные устройства 8 или 7, а материал с Вначале устанавливаются необходименьшей размолоспособностью - в камые кольцевые зазоры 15, 16, 17 с померу 18 через загрузочные устройстмоптыо болтов 2, а в камеры 18, 19, 20 ва 9. помещают стальные шары 21 соогветст 292224 8 10 11 № il 19 Фиг 2 Редактор Т,Шагова Заказ 233/ДСП Составитель Б.Молявко Техред И.Попович Корректор С.Шекмар Тираж 461 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж-35, Раушская наб.,. д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
