Пристрій для задавлювання анкерів у гірську породу
Номер патенту: 28409
Опубліковано: 10.12.2007
Автори: Сімуткін Віталій Валерійович, Гайко Геннадій Іванович
Формула / Реферат
Пристрій для задавлювання анкерів у гірську породу, що містить гідроциліндри розпору й задавлювання та скеровувач анкера, який відрізняється тим, що скеровувач анкера виконаний у вигляді порожнистого циліндра із повздовжнім прорізом, в циліндрі розміщено анкерний штовхач, вуха якого пропущені в проріз та введені у взаємодію із штоками гідроциліндрів задавлювання.
Текст

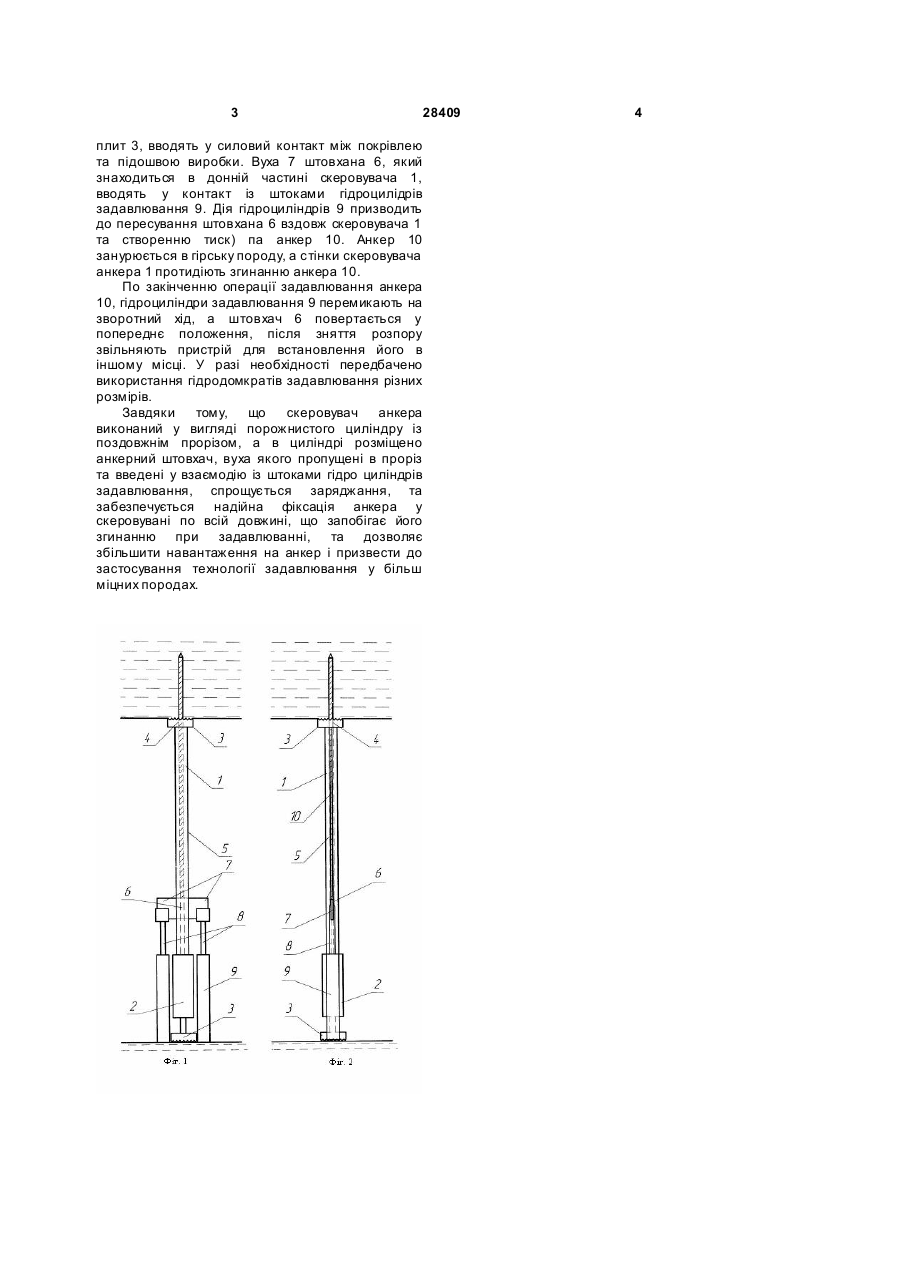

Пристрій для задавлювання анкерів у гірську породу, що містить гідроциліндри розпору й задавлювання та скеровувач анкера, який відрізняє ться тим, що скеровувач анкера виконаний у ви гляді порожнистого циліндра із повздовжнім прорізом, в циліндрі розміщено анкерний штовхач, вуха якого пропущені в проріз та введені у взаємодію із штоками гідроциліндрів задавлювання. (19) (21) u200708074 (22) 16.07.2007 (24) 10.12.2007 (72) ГАЙКО ГЕННАДІЙ ІВАНОВИЧ, U A, СІМУТКІН ВІТАЛІЙ ВАЛЕРІЙОВИЧ, U A (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) 3 28409 плит 3, вводять у силовий контакт між покрівлею та підошвою виробки. Вуха 7 штовхана 6, який знаходиться в донній частині скеровувача 1, вводять у контакт із штоками гідроцилідрів задавлювання 9. Дія гідроциліндрів 9 призводить до пересування штовхана 6 вздовж скеровувача 1 та створенню тиск) па анкер 10. Анкер 10 занурюється в гірську породу, а стінки скеровувача анкера 1 протидіють згинанню анкера 10. По закінченню операції задавлювання анкера 10, гідроциліндри задавлювання 9 перемикають на зворотний хід, а штовхач 6 повертається у попереднє положення, після зняття розпору звільняють пристрій для встановлення його в іншому місці. У разі необхідності передбачено використання гідродомкратів задавлювання різних розмірів. Завдяки тому, що скеровувач анкера виконаний у вигляді порожнистого циліндру із поздовжнім прорізом, а в циліндрі розміщено анкерний штовхач, вуха якого пропущені в проріз та введені у взаємодію із штоками гідро циліндрів задавлювання, спрощується заряджання, та забезпечується надійна фіксація анкера у скеровувані по всій довжині, що запобігає його згинанню при задавлюванні, та дозволяє збільшити навантаження на анкер і призвести до застосування технології задавлювання у більш міцних породах. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for anchor pressing to rock
Автори англійськоюHaiko Hennadii Ivanovych, Simutkin Vitalii Valeriiovych
Назва патенту російськоюУстройство для задавливания анкеров в горную породу
Автори російськоюГайко Геннадий Иванович, Симуткин Виталий Валериевич
МПК / Мітки
МПК: E21D 20/00
Мітки: анкерів, гірську, породу, задавлювання, пристрій
