Анкерний пристрій

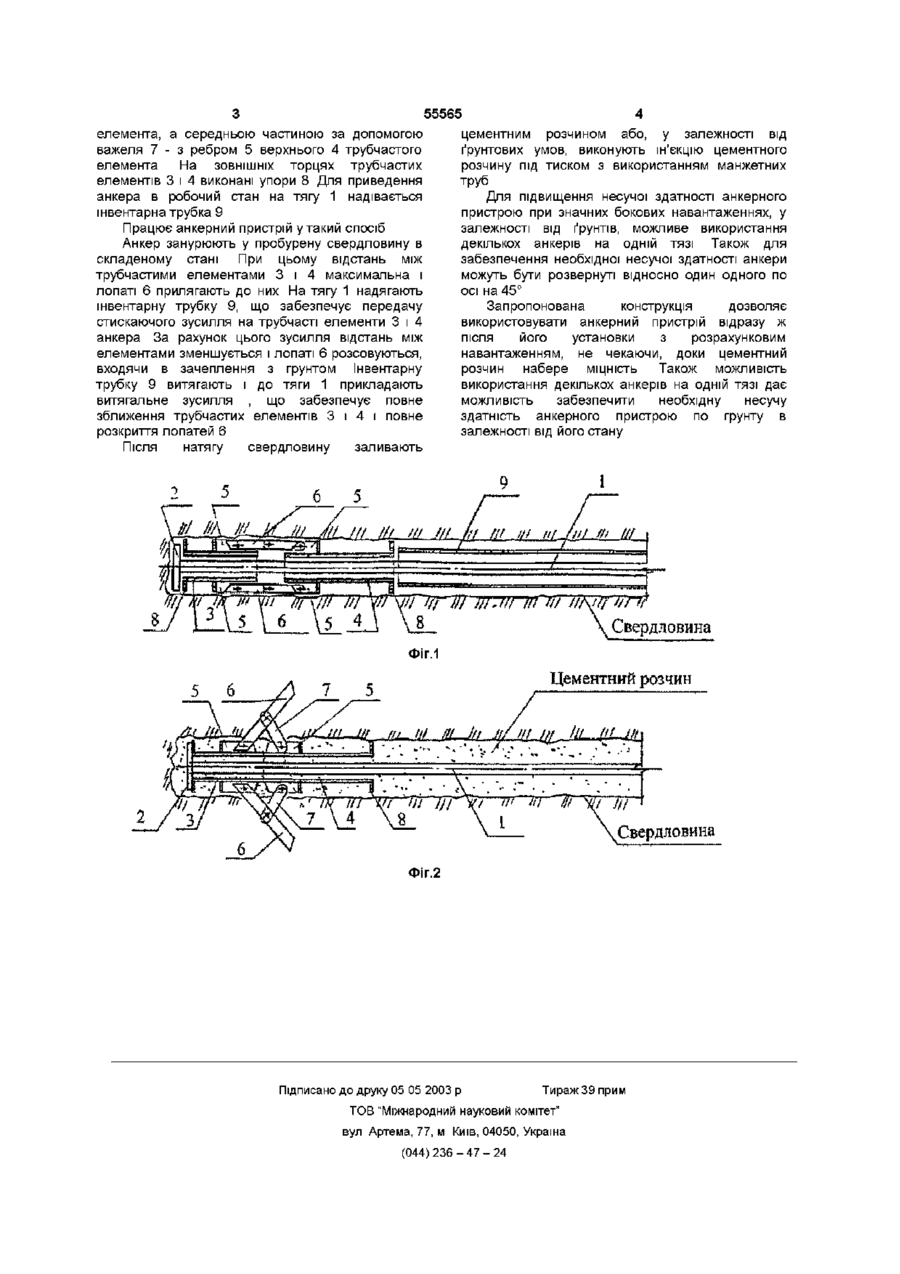

1 Анкерний пристрій, що включає тягу з планкою на нижньому КІНЦІ І щонайменше один анкер з поворотними лопатями, який відрізняється тим, що анкер виконаний у вигляді надітих на тягу нижнього і верхнього трубчастих елементів із щонайменше двома жорстко закріпленими на них ребрами, кожна поворотна лопать одним кінцем шарнірно з'єднана з ребром нижнього трубчастого елемента і середньою частиною через важіль шарнірно з'єднана з ребром верхнього трубчастого елемента, на ЗОВНІШНІХ торцях трубчастих елементів виконані упори 2 Пристрій за п 1, який відрізняється тим, що містить два і більше анкерів, надітих натягу 3 Пристрій за п 2, який відрізняється тим, що анкери розвернуті уздовж тяги на 45° відносно один одного Винахід відноситься до будівництва і може бути використаний при спорудженні об'єктів з необхідністю сприймання значного бокового навантаження Відомий ґрунтовий анкер (Авторське свідоцтво СРСР № 1791540, опубл 30 01 93, бюл №4), що включає розміщений у грунті трубчастий корпус з наконечником і поворотними лопатями, прикріпленими до корпуса і тягу у вигляді труби для подачі в ґрунт цементного розчину Недоліком такої конструкції є довготривалість виготовлення через необхідність тривалої витримки для отвердіння цементного розчину і недостатня несуча здатність при значних бокових навантаженнях Відомий ґрунтовий анкер (Патент РФ №2029823, опубл 27 02 95, бюл №6), що включає тягу і пару поворотних лопатей, закріплених на тязі за допомогою пальця і кронштейнів Тяга виконана з упором Недоліком такого анкера є також недостатня несуча здатність при бокових навантаженнях В основу винаходу поставлена задача створити анкерний пристрій, що за рахунок нових конструктивних елементів і зв'язків МІЖ НИМИ дозволило б забезпечити високу несучу здатність анкера при значних бокових навантаженнях і можливість використання його з розрахунковим навантаженням безпосередньо після установки Поставлена задача досягається тим, що в анкерному пристрої, що включає тягу з планкою на нижньому КІНЦІ і щонайменше один анкер з поворотними лопатями, згідно з винаходом, анкер виконаний у виді надягнених на тягу нижнього і верхнього трубчастих елементів із щонайменше двома жорстко закріпленими на них ребрами, кожна поворотна лопать одним кінцем шарнірно з'єднана з ребром нижнього трубчастого елемента і середньою частиною через важіль шарнірне з'єднана з ребром верхнього трубчастого елемента , на ЗОВНІШНІХ торцях трубчастих елементів виконані упори Поставлена задача досягається також тим, що, згідно з винаходом пристрій містить два і більше анкерів, надягнених на тягу, і тим, що анкери розвернені уздовж тяги на 45° відносно один одного На фіг 1 показаний анкерний пристрій з анкером у складеному стані, на фіг 2 - з анкером у робочому стані з повністю розсунутими лопатями Анкерний пристрій складається з тяги 1 із планкою 2 на нижньому КІНЦІ На тягу 1 надягнені нижній 3 і верхній 4 трубчасті елементи з жорстко закріпленими на них ребрами 5 Поворотна лопать 6 одним кінцем шарнірне з'єднана з ребром 5 нижнього 3 трубчастого О ю (О ю ю ю 55565 цементним розчином або, у залежності від елемента, а середньою частиною за допомогою ґрунтових умов, виконують ІН'ЄКЦІЮ цементного важеля 7 - з ребром 5 верхнього 4 трубчастого розчину під тиском з використанням манжетних елемента На ЗОВНІШНІХ торцях трубчастих труб елементів 3 і 4 виконані упори 8 Для приведення Для підвищення несучої здатності анкерного анкера в робочий стан на тягу 1 надівається пристрою при значних бокових навантаженнях, у інвентарна трубка 9 залежності від ґрунтів, можливе використання Працює анкерний пристрій утакий спосіб декількох анкерів на одній тязі Також для Анкер занурюють у пробурену свердловину в забезпечення необхідної несучої здатності анкери складеному стані При цьому відстань між можуть бути розвернуті відносно один одного по трубчастими елементами 3 і 4 максимальна і осі на 45° лопаті 6 прилягають до них На тягу 1 надягають інвентарну трубку 9, що забезпечує передачу Запропонована конструкція дозволяє стискаючого зусилля на трубчасті елементи 3 і 4 використовувати анкерний пристрій відразу ж анкера За рахунок цього зусилля відстань між після його установки з розрахунковим елементами зменшується і лопаті 6 розсовуються, навантаженням, не чекаючи, доки цементний входячи в зачеплення з грунтом Інвентарну розчин набере МІЦНІСТЬ Також можливість трубку 9 витягають і до тяги 1 прикладають використання декількох анкерів на одній тязі дає витягальне зусилля , що забезпечує повне можливість забезпечити необхідну несучу зближення трубчастих елементів 3 і 4 і повне здатність анкерного пристрою по грунту в розкриття лопатей 6 залежності від його стану Після натягу свердловину заливають // //A /IL_ кґ /// /// ttf /// /// / / / / / /// /// tifJtiUti Ш /// \/f \ti 7ІГ Щ ЖТТЇПІЇ Ш Щ/7 5 6 5 4 Свердловина ФІГ.1 5 6 7 Цементний розчин 5 f(? Ці # Ід т НІ Щ. Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
