Дозаполюсна передача із зачепленням новикова

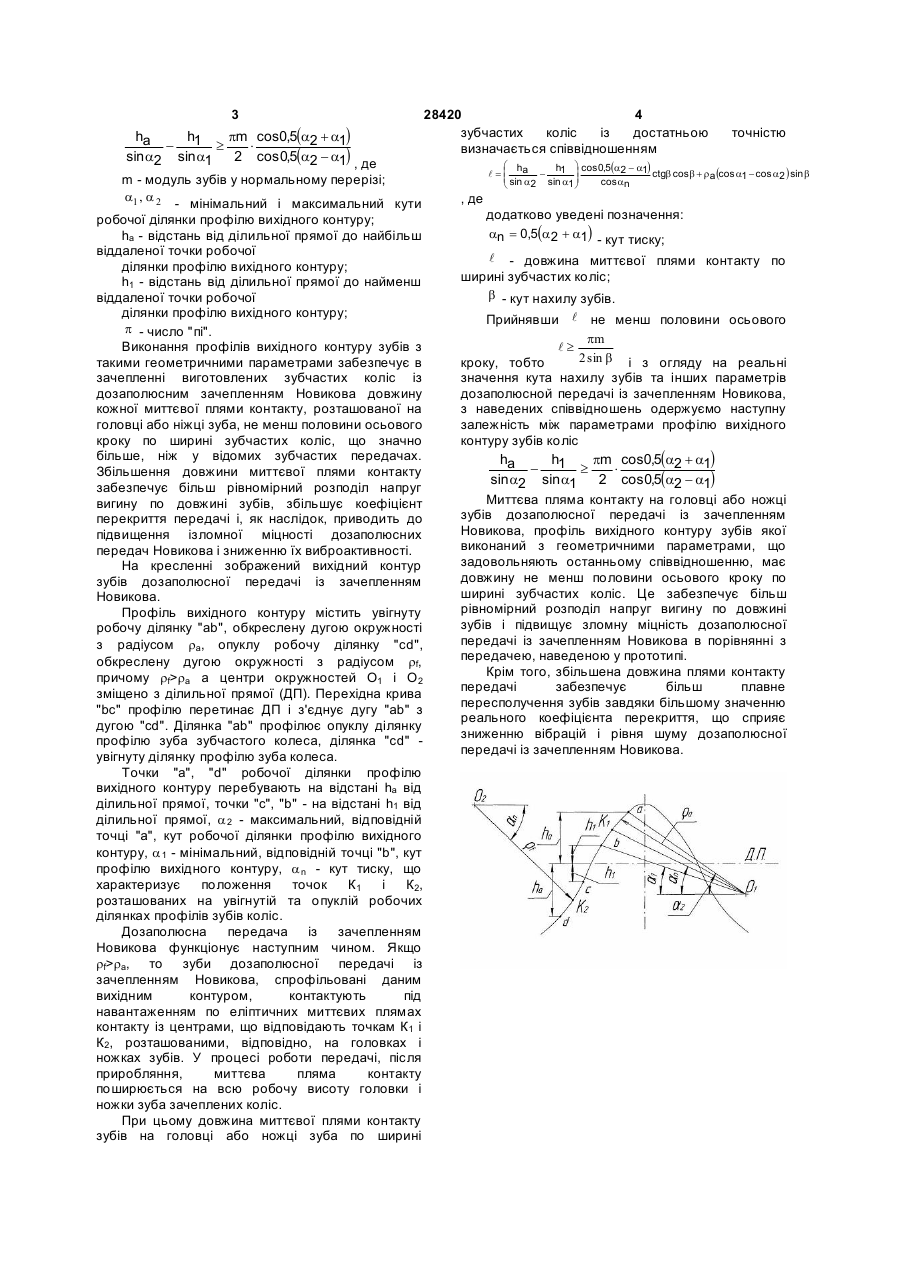

Дозаполюсна передача із зачепленням Новикова, що містить колеса, вихідний контур зубів яких має увігнуту та опуклу ділянки, розташовані по різні сторони від ділильної прямої, та перехідну ділянку, яка відрізняється тим, що профілі зубів обкреслені відповідно до вихідного контуру, що має опуклу головку зі зсувом центра її профілю від ділильної прямої, причому геометричні параметри профілю вихідного контуру зубів задовольняють співвідношенню: Корисна модель належить до машинобудування і може бути використана при проектуванні зубчастих передач. Відомо дозаполюсну передачу із зачепленням Новикова, профілі зубів якої виконані відповідно до геометрії вихідного контуру, що має опуклу головку, увігнуту ножку і сполучену з ними перехідну ділянку зі зрушенням або без зрушення ділянок профілів ножки і головки щодо осі їхньої симетрії [див. Павленко А.В., Федякин Р.В., Чесноков В.А. Зубчатые передачи с зацеплением Новикова. - Киев: «Техника», 1978. - 144с.]. Недоліком відомої дозаполюсной передачі є недостатньо висока зломна міцність її зубів через малі розміри по довжині зубів миттєвої площадки контакту робочих поверхонь зубів коліс. Найбільш близькою до корисної моделі, що заявляється, по технічній сутності та досягаемому результату, є дозаполюсна передача із зачепленням Новикова з колесами, вихідний контур зубів яких має увігнуту та опуклу ділянки профілю, розташовані по різні сторони від ділильної прямої, і перехідною ділянкою [див. а.с. СРСР N735852. М.Кл. F16Н1/00. Опубл. у Б.В., 1980, №19] - прототип. Недоліком відомої дозаполюсної передачі є також недостатня величина миттєвого контакту по довжині зубів дозаполюсной передачі із зачепленням Новикова, що є причиною зниження зломної міцності зубів такої передачі. В основу корисної моделі поставлена задача вдосконалення дозаполюсної передачі із зачепленням Новикова шляхом того, що профілі зубів обкреслені відповідно до вихідного контуру, що має опуклу головку зі зсувом центра її профілю від ділильної прямої, що забезпечить збільшення плями контакту зубів коліс, і, як наслідок, приведе до зниження виброактивности таких передач. Зазначена задача досягається тим, що в дозаполюсної передачі із зачепленням Новикова з колесами, вихідний контур зубів яких мас увігнуті та опуклі ділянки профілю, розташовані по різні боки від ділильної прямої, і перехідну ділянку, відповідно до корисної моделі, профілі зубів обкреслені відповідно до вихідного контуру, що має опуклу головку зі зсувом центра її профілю від ділильної прямої, причому геометричні параметри профілю вихідного контуру зубів задовольняють співвідношенню pm cos0,5(a 2 + a1 ) ha h - 1 ³ × sina 2 sina1 2 cos0,5(a 2 - a1 ) , m - модуль зубів у нормальному перетині; a1 , a 2 - мінімальний і максимальний кути де робочої ділянки профілю вихідного контуру; ha - відстань від ділильної прямої до найбільш віддаленої точки вихідного контуру; робочої ділянки профілю h1 (19) UA (11) 28420 (13) U - відстань від ділильної прямої до найменш віддаленої точки робочої ділянки профілю вихідного контуру; p число "пі". 3 h ha pm cos0,5(a2 + a1) - 1 ³ × 2 cos 0,5(a2 - a1) , де sin a2 sin a1 m - модуль зубів у нормальному перерізі; a1 , a 2 - мінімальний і максимальний кути робочої ділянки профілю вихідного контуру; ha - відстань від ділильної прямої до найбільш віддаленої точки робочої ділянки профілю вихідного контуру; h1 - відстань від ділильної прямої до найменш віддаленої точки робочої ділянки профілю вихідного контуру; p - число "пі". Виконання профілів вихідного контуру зубів з такими геометричними параметрами забезпечує в зачепленні виготовлених зубчастих коліс із дозаполюсним зачепленням Новикова довжину кожної миттєвої плями контакту, розташованої на головці або ніжці зуба, не менш половини осьового кроку по ширині зубчастих коліс, що значно більше, ніж у відомих зубчастих передачах. Збільшення довжини миттєвої плями контакту забезпечує більш рівномірний розподіл напруг вигину по довжині зубів, збільшує коефіцієнт перекриття передачі і, як наслідок, приводить до підвищення ізломної міцності дозаполюсних передач Новикова і зниженню їх виброактивності. На кресленні зображений вихідний контур зубів дозаполюсної передачі із зачепленням Новикова. Профіль вихідного контуру містить увігнуту робочу ділянку "ab", обкреслену дугою окружності з радіусом rа, опуклу робочу ділянку "cd", обкреслену дугою окружності з радіусом rf, причому rf>rа а центри окружностей О1 і О2 зміщено з ділильної прямої (ДП). Перехідна крива "bс" профілю перетинає ДП і з'єднує дугу "ab" з дугою "cd". Ділянка "ab" профілює опуклу ділянку профілю зуба зубчастого колеса, ділянка "cd" увігнуту ділянку профілю зуба колеса. Точки "a", "d" робочої ділянки профілю вихідного контуру перебувають на відстані ha від ділильної прямої, точки "с", "b" - на відстані h1 від ділильної прямої, a 2 - максимальний, відповідній точці "а", кут робочої ділянки профілю вихідного контуру, a 1 - мінімальний, відповідній точці "b", кут профілю вихідного контуру, a n - кут тиску, що характеризує положення точок К1 і К2, розташованих на увігнутій та опуклій робочих ділянках профілів зубів коліс. Дозаполюсна передача із зачепленням Новикова функціонує наступним чином. Якщо rf>rа, то зуби дозаполюсної передачі із зачепленням Новикова, спрофільовані даним вихідним контуром, контактують під навантаженням по еліптичних миттєвих плямах контакту із центрами, що відповідають точкам К1 і К2, розташованими, відповідно, на головках і ножках зубів. У процесі роботи передачі, після приробляння, миттєва пляма контакту поширюється на всю робочу висоту головки і ножки зуба зачеплених коліс. При цьому довжина миттєвої плями контакту зубів на головці або ножці зуба по ширині 28420 4 зубчастих коліс із достатньою визначається співвідношенням , де точністю æ h h ö cos 0,5(a2 - a1) ctgb cos b + ra (cos a1 - cos a2 ) sin b l=ç a - 1 ÷ ÷ ç sin a cos an 2 sin a1 ø è додатково уведені позначення: an = 0,5(a2 + a1) - кут тиску; l - довжина миттєвої плями контакту по ширині зубчастих коліс; b - кут нахилу зубів. Прийнявши l не менш половини осьового pm l³ 2 sin b і з огляду на реальні кроку, тобто значення кута нахилу зубів та інших параметрів дозаполюсной передачі із зачепленням Новикова, з наведених співвідношень одержуємо наступну залежність між параметрами профілю вихідного контуру зубів коліс h ha pm cos0,5(a2 + a1) - 1 ³ × 2 cos 0,5(a2 - a1) sin a2 sin a1 Миттєва пляма контакту на головці або ножці зубів дозаполюсної передачі із зачепленням Новикова, профіль вихідного контуру зубів якої виконаний з геометричними параметрами, що задовольняють останньому співвідношенню, має довжину не менш половини осьового кроку по ширині зубчастих коліс. Це забезпечує більш рівномірний розподіл напруг вигину по довжині зубів і підвищує зломну міцність дозаполюсної передачі із зачепленням Новикова в порівнянні з передачею, наведеною у прототипі. Крім того, збільшена довжина плями контакту передачі забезпечує більш плавне пересполучення зубів завдяки більшому значенню реального коефіцієнта перекриття, що сприяє зниженню вібрацій і рівня шуму дозаполюсної передачі із зачепленням Новикова.
