Черв`ячна передача
Номер патенту: 28419
Опубліковано: 10.12.2007
Автори: Шевченко Святослав Володимирович, Муховатий Олександр Анатолійович, Носко Павло Леонідович, Шишов Валентин Павлович
Формула / Реферат
Черв'ячна передача, що містить циліндричний черв'як з опукло-увігнутими витками і сполучене з ним черв'ячне колесо, яка відрізняється тим, що осьовий профіль головки витків черв'яка обкреслено кривою, параметри якої задовольняють співвідношенню
, де
- перша похідна функції, що описує профіль головки витків черв'яка в осьовому перерізі;
- кут підйому витків черв'яка на його початковому циліндрі;
- радіус початкового циліндра черв'яка;
- відстань від твірної початкового циліндра до поточної точки профілю головки витків черв'яка
в осьовому перерізі.
Текст

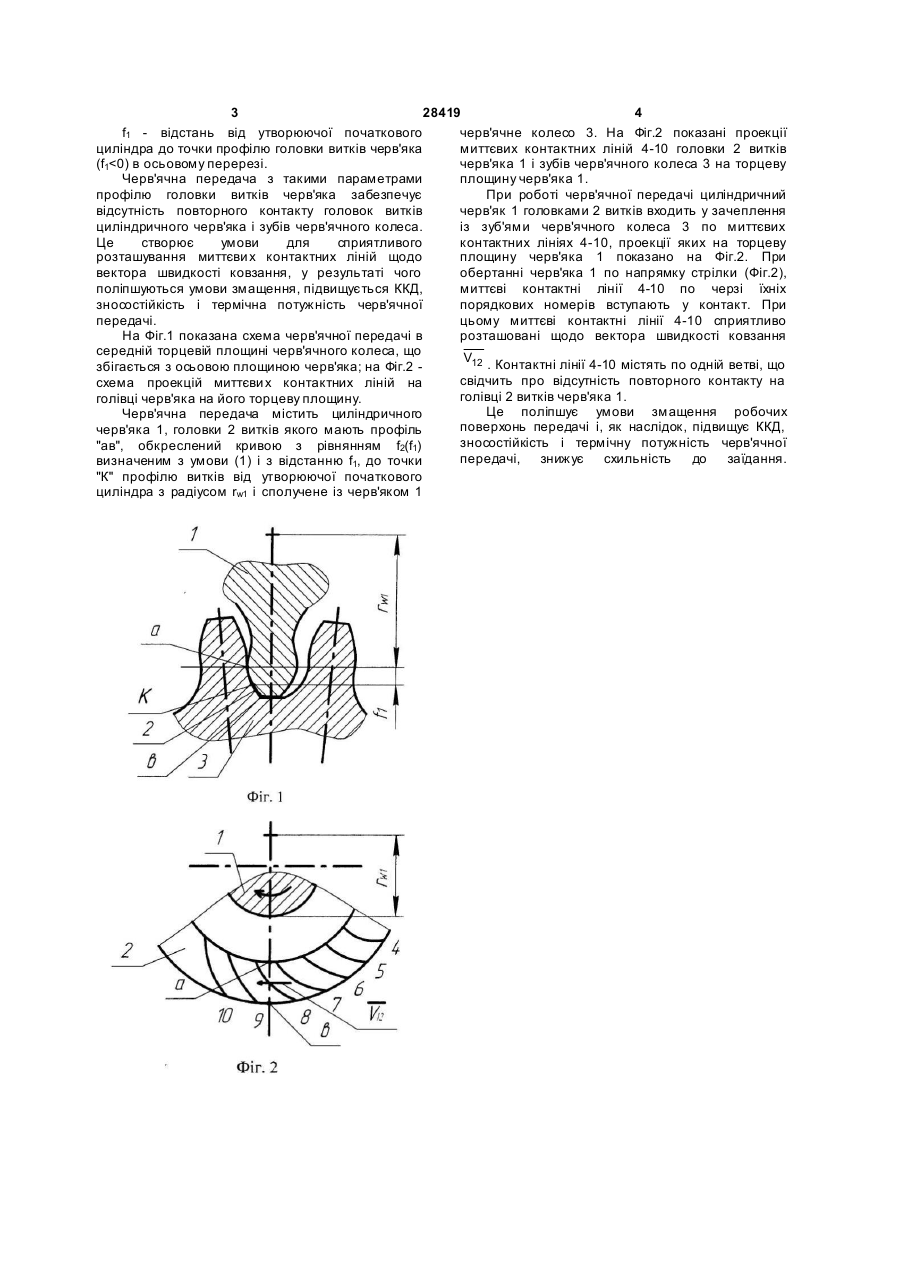

Черв'ячна передача, що містить циліндричний черв'як з опукло-увігнутими витками і сполучене з ним черв'ячне колесо, яка відрізняється тим, що осьовий профіль головки витків черв'яка обкреслено кривою, параметри якої задовольняють співвідношенню 2 3 28419 4 f1 - відстань від утворюючої початкового черв'ячне колесо 3. На Фіг.2 показані проекції циліндра до точки профілю головки витків черв'яка миттєвих контактних ліній 4-10 головки 2 витків (f1
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm gearing
Автори англійськоюNosko Pavlo Leonidovych, Shyshov Valentyn Pavlovych, Shevchenko Sviatoslav Volodymyrovych, Mukhovatyi Oleksandr Anatoliiovych
Назва патенту російськоюЧервячная передача
Автори російськоюНоско Павел Леонидович, Шишов Валентин Павлович, Шевченко Святослав Владимирович, Муховатый Александр Анатолиевич
МПК / Мітки
МПК: F16H 1/16
Код посилання
