Метальний снаряд несмертельної дії

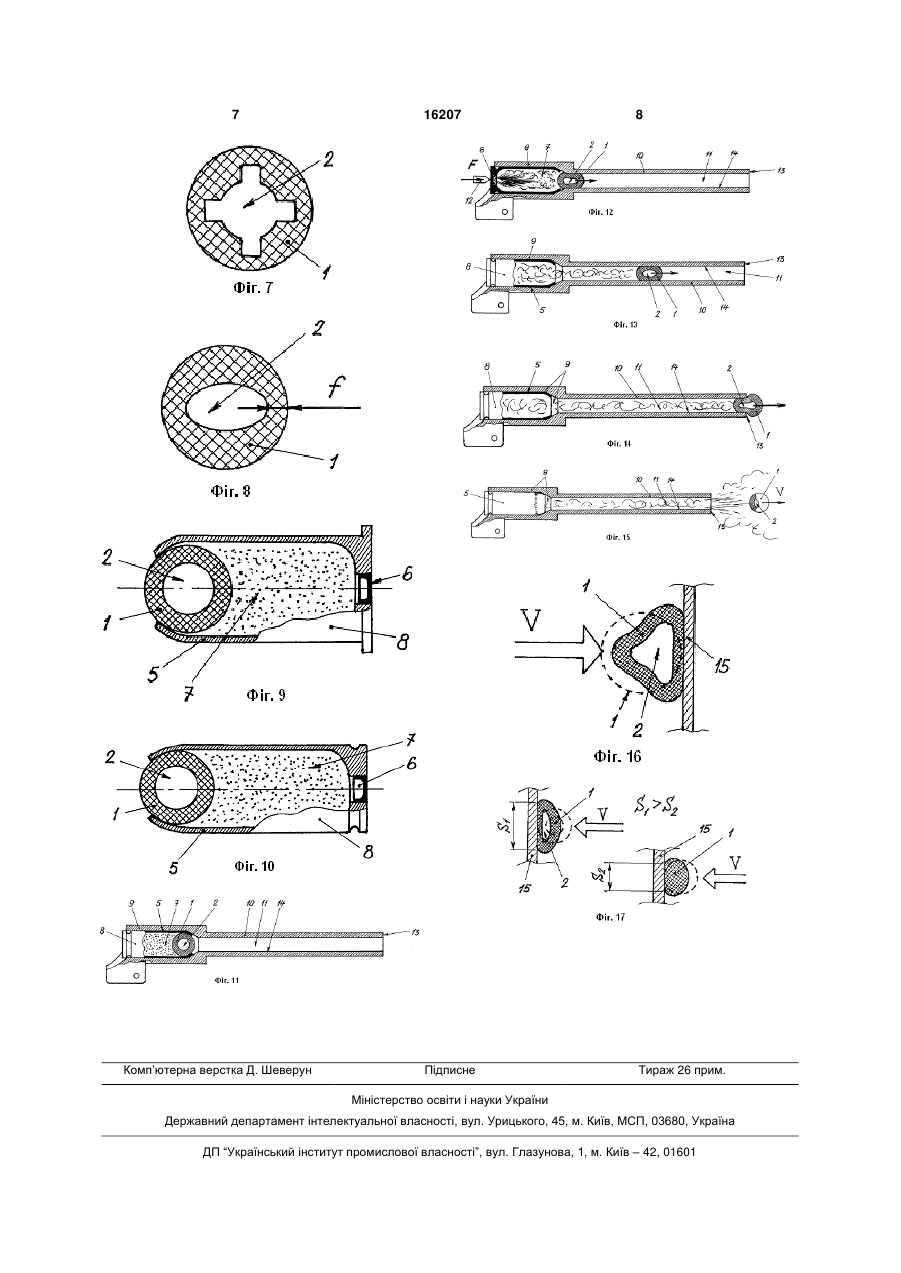

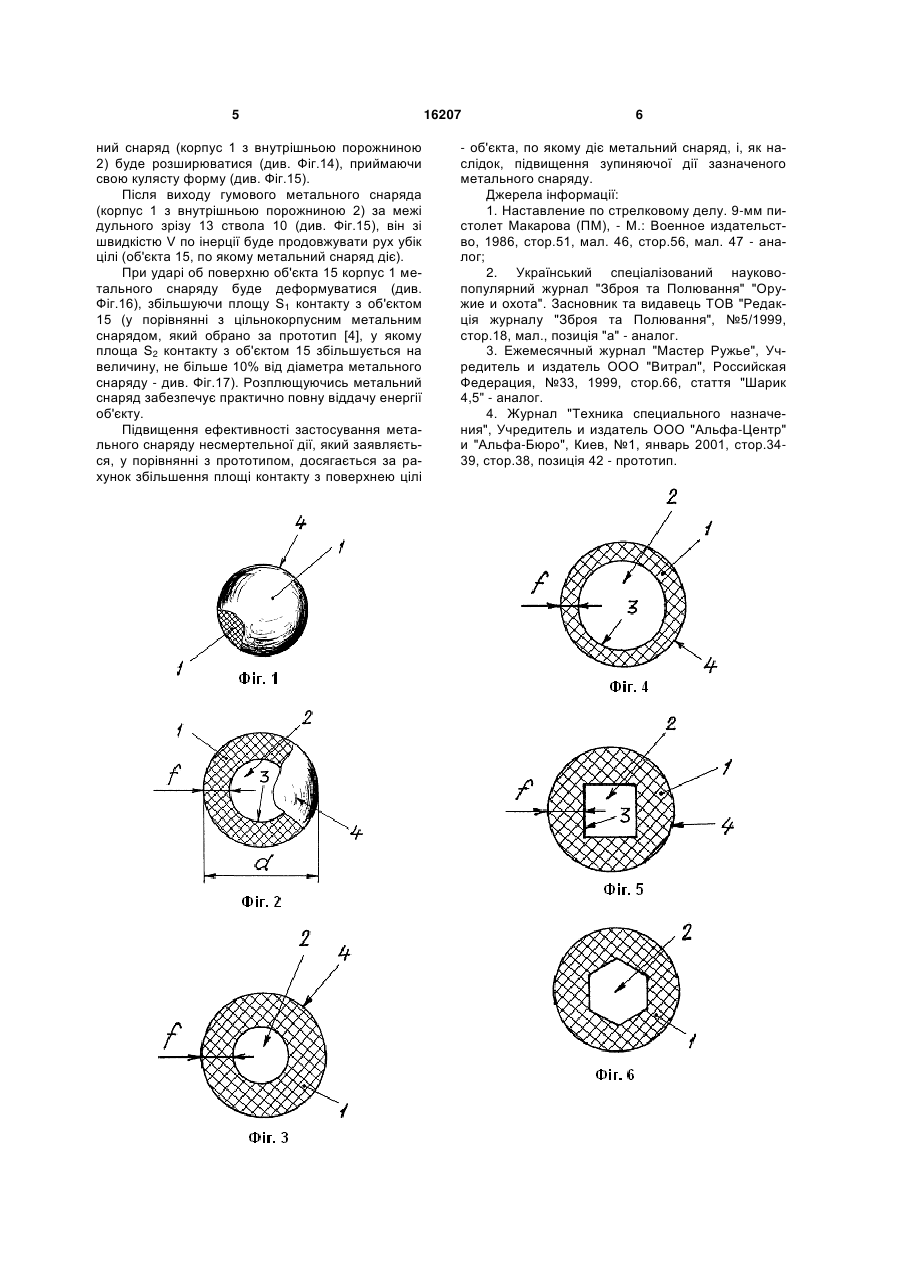

1. Метальний снаряд несмертельної дії, який містить корпус сферичної форми, при цьому корпус виконаний або з гуми, або з будь-якого іншого пружного матеріалу, який відрізняється тим, що у 3 гає і в тому, що порожнина виконана як сферичної, так і любої іншої форми. Суть корисної моделі полягає також і в тому, що товщина стінки між внутрішньою поверхнею і зовнішньою поверхнею корпуса становить не менше 0,01 діаметра корпуса, внутрішня порожнина корпуса заповнена повітрям або без тиску, або під тиском, а зовнішня поверхня корпуса метального снаряду виконана або гладкою, або шорсткуватою. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом показує, що метальний снаряд несмертельної дії, який заявляється, відрізняється тим, що у геометричному центрі корпуса виконана порожнина, при цьому порожнина виконана як сферичної, так і любої іншої форми, причому товщина стінки між внутрішньою поверхнею і зовнішньою поверхнею корпуса становить не менше 0,01 діаметра корпуса, внутрішня порожнина корпуса заповнена повітрям або без тиску, або під тиском, а зовнішня поверхня корпуса метального снаряду виконана або гладкою, або шорсткуватою. Таким чином, метальний снаряд несмертельної дії, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється кресленням, де на Фіг.1 наданий загальний вигляд метального снаряду несмертельної дії, який заявляється, на Фіг.2 показана конструктивнокомпонувальна схема метального снаряду несмертельної дії, який заявляється, на Фіг.3-8 показані схеми виконання внутрішньої порожнини корпуса метального снаряду несмертельної дії, який заявляється, на Фіг.9 показана конструктивнокомпонувальна схема патрона для револьвера, спорядженого метальним снарядом несмертельної дії, який заявляється, на Фіг.10 показана конструктивно-компонувальна схема патрона для пістолета, спорядженого метальним снарядом несмертельної дії, який заявляється, на Фіг.11-15 показані етапи виконання пострілу з використанням патрону, який споряджено метальним снарядом несмертельної дії, який заявляється, на Фіг.16 показана схема дії метального снаряда несмертельної дії, який заявляється, на об'єкт, на Фіг.17 показані у порівнянні схеми дії метальних снарядів (що обраний за прототип та того, що заявляється) на об'єкт. Метальний снаряд несмертельної дії містить (див. Фіг.1-1 та Фіг.3-10) корпус 1 сферичної форми. Корпус 1 конструктивно і технологічно виконаний або з гуми, або з будь-якого іншого пружного матеріалу. Конструктивно у геометричному центрі корпуса 1 виконана порожнина 2, при цьому порожнина 2 виконана як сферичної (див. Фіг.2-4 та Фіг.9-10), так і любої іншої форми (див. Фіг.5-8). Конструктивно товщина f стінки між внутрішньою поверхнею 3 і зовнішньою поверхнею 4 корпуса 1 виконана не менше 0,01 діаметра d корпуса 1 (див. Фіг.2 та Фіг.3-5). Конструктивно і технологічно внутрішня порожнина 2 корпуса 1 заповнена повітрям або без тиску, або під тиском. Зовнішня поверхня 4 корпуса 1 метального снаряду виконана або гладкою, або шорсткуватою. Застосування метального снаряда несмертельної дії здійснюється при використанні патрона 16207 4 (револьверного - див. Фіг.9, або пістолетного типу - див. Фіг.10), який містить гільзу 5, в яку встановлено капсюль-запалювач 6 та засипаний пороховий заряд 7 (див. Фіг.9-10). Метальний снаряд несмертельної дії, який заявляється, експлуатується (застосовується при стрільбі) таким чином. Попередньо виготовляють корпус 1 метального снаряду, який виконують або з пружної гуми, або з будь-якого іншого пружного матеріалу. Конструктивно корпус 1 виконують у вигляді сфери (кулі) для забезпечення корпусу необхідних аеродинамічних властивостей. При цьому в геометричному центрі корпуса 1 конструктивно виконують порожнину 2. Порожнину 2 виконують як сферичної (див. Фіг.2-4 та Фіг.9-10), так і любої іншої форми (див. Фіг.5-8). Конструктивно товщину f стінки між внутрішньою поверхнею 3 і зовнішньою поверхнею 4 корпуса 1 виконують не менше 0,01 діаметра d корпуса 1 (див. Фіг.2 та Фіг.3-5). Конструктивно і технологічно внутрішню порожнину 2 корпуса 1 заповняють повітрям або без тиску, або під тиском. Зовнішню поверхню 4 корпуса 1 метального снаряду виконують або гладкою, або шорсткуватою. Після виготовлення метального снаряда несмертельної дії, його встановлюють в гільзу 5 патрона (див. Фіг.9-10), яка, після встановлення капсюля-запалювача 6, за технологією заповнюється пороховим зарядом 7. Патрон (позиція 8) з розміщеним у ньому метальним снарядом (позиці 1) несмертельної дії є готовим до застосування. Для застосування метального снаряда несмертельної дії патрон (позиція 8) вставляють у патронник 9 ствола 10 (див. Фіг.11). Зовнішні стінки гільзи 5 при цьому будуть контактувати із внутрішньою поверхнею патронника 9. При перебуванні патрона (позиція 8) в патроннику 9 гумовий метальний снаряд, а саме, корпус 1 (калібром 9...9,5мм) упирається в канал 11 ствола 10 (див. Фіг.11). При ударному впливі (наприклад, ударником 12 із силою F) по капсюлю-запалювачу 6 патрона (позиція 8), спрацьовує згаданий капсюльзапалювач 6 і запалює метальний пороховий заряд 7, розміщений усередині гільзи 5 (див. Фіг.12). Під дією порохових газів, що розширюються, які утворилися при згорянні метального заряду (порохового заряду 7), гумовий метальний снаряд (корпус 1 з внутрішньою порожниною 2) буде втиснений в канал 11 ствола 10 (див. Фіг.12). Далі (також під наростаючим тиском порохових газів, що утворилися при згорянні метального заряду (порохового заряду 7) метальний снаряд (корпус 1 з внутрішньою порожниною 2) буде переміщатися по довжині каналу 11 ствола 10 (див. Фіг.13) до дульного зрізу 13. При цьому тертя зовнішньої поверхні 4 корпуса 1 метального снаряду об внутрішню поверхню 14 каналу 11 ствола 10 буде компенсуватися гладкою поверхнею 14 каналу 11 ствола 10 (див. Фіг.13). При виході гумового метального снаряда (корпус 1 з внутрішньою порожниною 2) за межі дульного зрізу 13 ствола 10, згаданий гумовий металь 5 ний снаряд (корпус 1 з внутрішньою порожниною 2) буде розширюватися (див. Фіг.14), приймаючи свою кулясту форму (див. Фіг.15). Після виходу гумового метального снаряда (корпус 1 з внутрішньою порожниною 2) за межі дульного зрізу 13 ствола 10 (див. Фіг.15), він зі швидкістю V по інерції буде продовжувати рух убік цілі (об'єкта 15, по якому метальний снаряд діє). При ударі об поверхню об'єкта 15 корпус 1 метального снаряду буде деформуватися (див. Фіг.16), збільшуючи площу S1 контакту з об'єктом 15 (у порівнянні з цільнокорпусним метальним снарядом, який обрано за прототип [4], у якому площа S2 контакту з об'єктом 15 збільшується на величину, не більше 10% від діаметра метального снаряду - див. Фіг.17). Розплющуючись метальний снаряд забезпечує практично повну віддачу енергії об'єкту. Підвищення ефективності застосування метального снаряду несмертельної дії, який заявляється, у порівнянні з прототипом, досягається за рахунок збільшення площі контакту з поверхнею цілі 16207 6 - об'єкта, по якому діє метальний снаряд, і, як наслідок, підвищення зупиняючої дії зазначеного метального снаряду. Джерела інформації: 1. Наставление по стрелковому делу. 9-мм пистолет Макарова (ПМ), - М.: Военное издательство, 1986, стор.51, мал. 46, стор.56, мал. 47 - аналог; 2. Український спеціалізований науковопопулярний журнал "Зброя та Полювання" "Оружие и охота". Засновник та видавець ТОВ "Редакція журналу "Зброя та Полювання", №5/1999, стор.18, мал., позиція "а" - аналог. 3. Ежемесячный журнал "Мастер Ружье", Учредитель и издатель ООО "Витрал", Российская Федерация, №33, 1999, стор.66, стаття "Шарик 4,5" - аналог. 4. Журнал "Техника специального назначения", Учредитель и издатель ООО "Альфа-Центр" и "Альфа-Бюро", Киев, №1, январь 2001, стор.3439, стор.38, позиція 42 - прототип. 7 Комп’ютерна верстка Д. Шеверун 16207 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
