Відцентровий насос
Формула / Реферат
1. Відцентровий насос, що містить корпус, вхідний та напірний патрубки, закріплене на валу всередині корпусу робоче колесо, до маточини якого жорстко прикріплені диск із лопатями, та ущільнення робочого колеса зі сторони, протилежної вхідному патрубку, який відрізняється тим, що диск робочого колеса зі сторони вхідного патрубка має конічну поверхню з вершиною конуса зі сторони вхідного патрубка та кутом при основі від 1° до 5°, на диску або на маточині виконані щонайменше два симетричні наскрізні отвори, ущільнення робочого колеса складається з радіальних відбійних лопаток, розміщених симетрично на периферії диска робочого колеса зі сторони, протилежної вхідному патрубку, та двох кільцевих буртиків, виконаних на корпусі таким чином, що утворюють з кромками відбійних лопаток та диском зазор 1
1,5 мм.
2. Відцентровий насос за п. 1, який відрізняється тим, що робоче колесо оснащене додатковими лопатями, розміщеними симетрично на диску за межами діаметра вхідного патрубка.
Текст

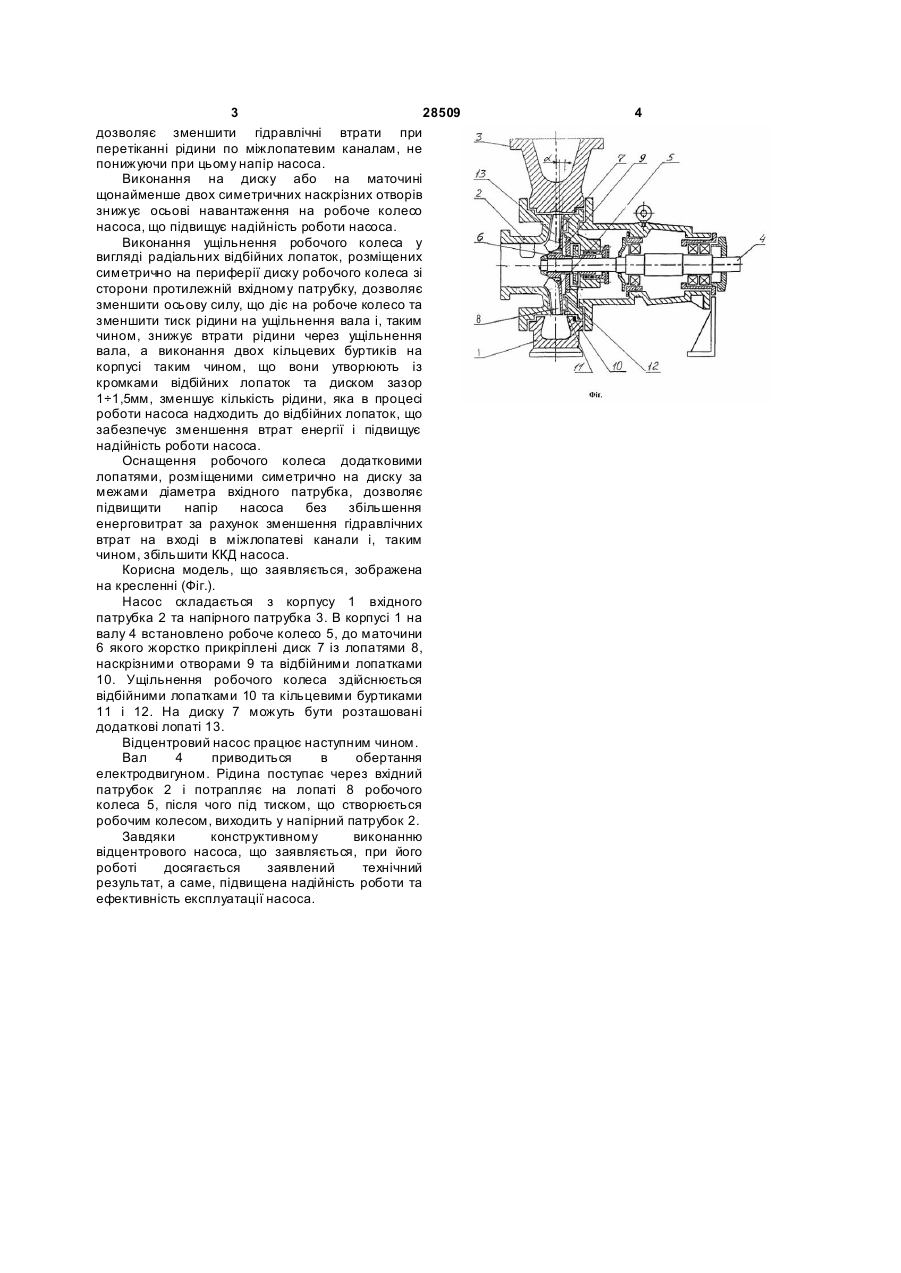

1. Відцентровий насос, що містить корпус, вхідний та напірний патрубки, закріплене на валу всередині корпусу робоче колесо, до маточини якого жорстко прикріплені диск із лопатями, та ущільнення робочого колеса зі сторони, протилежної вхідному патрубку, який відрізняє ться тим, що диск робочого колеса зі сторони вхідного патрубка має конічну поверхню з вершиною конуса зі сторони вхідного патрубка та 3 28509 дозволяє зменшити гідравлічні втрати при перетіканні рідини по міжлопатевим каналам, не понижуючи при цьому напір насоса. Виконання на диску або на маточині щонайменше двох симетричних наскрізних отворів знижує осьові навантаження на робоче колесо насоса, що підвищує надійність роботи насоса. Виконання ущільнення робочого колеса у вигляді радіальних відбійних лопаток, розміщених симетрично на периферії диску робочого колеса зі сторони протилежній вхідному патрубку, дозволяє зменшити осьову силу, що діє на робоче колесо та зменшити тиск рідини на ущільнення вала і, таким чином, знижує втрати рідини через ущільнення вала, а виконання двох кільцевих буртиків на корпусі таким чином, що вони утворюють із кромками відбійних лопаток та диском зазор 1÷1,5мм, зменшує кількість рідини, яка в процесі роботи насоса надходить до відбійних лопаток, що забезпечує зменшення втрат енергії і підвищує надійність роботи насоса. Оснащення робочого колеса додатковими лопатями, розміщеними симетрично на диску за межами діаметра вхідного патрубка, дозволяє підвищити напір насоса без збільшення енерговитрат за рахунок зменшення гідравлічних втрат на вході в міжлопатеві канали і, таким чином, збільшити ККД насоса. Корисна модель, що заявляється, зображена на кресленні (Фіг.). Насос складається з корпусу 1 вхідного патрубка 2 та напірного патрубка 3. В корпусі 1 на валу 4 встановлено робоче колесо 5, до маточини 6 якого жорстко прикріплені диск 7 із лопатями 8, наскрізними отворами 9 та відбійними лопатками 10. Ущільнення робочого колеса здійснюється відбійними лопатками 10 та кільцевими буртиками 11 і 12. На диску 7 можуть бути розташовані додаткові лопаті 13. Відцентровий насос працює наступним чином. Вал 4 приводиться в обертання електродвигуном. Рідина поступає через вхідний патрубок 2 і потрапляє на лопаті 8 робочого колеса 5, після чого під тиском, що створюється робочим колесом, виходить у напірний патрубок 2. Завдяки конструктивному виконанню відцентрового насоса, що заявляється, при його роботі досягається заявлений технічний результат, а саме, підвищена надійність роботи та ефективність експлуатації насоса. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal pump
Автори англійськоюBlyzniuk Anatolii Serhiiovych
Назва патенту російськоюЦентробежный насос
Автори російськоюБлизнюк Анатолий Сергеевич
МПК / Мітки
МПК: F04D 1/00
Мітки: відцентровий, насос
Код посилання
<a href="https://ua.patents.su/2-28509-vidcentrovijj-nasos.html" target="_blank" rel="follow" title="База патентів України">Відцентровий насос</a>
Робоче колесо насоса і відцентровий насос для піни
Номер патенту: 72231
Опубліковано: 15.02.2005
Автор: Берджесс Кевін Едвард
МПК: F04D 7/00
Мітки: робоче, насос, колесо, відцентровий, піни, насоса
Формула / Реферат:
1. Робоче колесо (10) насоса, яке призначене для використання у відцентровому насосі (50) для піни або в’язких шламів, що має камеру (54) і впускний отвір (56), при цьому робоче колесо при розміщенні в камері насоса для піни встановлене з можливістю обертання навколо осі (х-х) і включає частину основного корпусу (12), яка містить множину основних подавальних лопатей або лопаток (16), кожна з яких має вільну передню кромку (17), яке...
Відцентровий насос
Номер патенту: 44756
Опубліковано: 15.03.2002
Автори: Садлаєв Олег Османович, Кречетов Ігор Васильович, Кульов Сергій Васильович, Тихонов Вячеслав Петрович
МПК: F04D 7/00
Мітки: відцентровий, насос
Формула / Реферат:
Відцентровий насос для перекачування рідин з зависями, який складається з корпуса з кришкою, встановленого в ньому на валу робочого колеса з лопатками і ведучим диском, і лопатей, які закріплені на кришці корпуса, який відрізняється тим, що у периферійній частині лопаток виконані співвісно з валом концентричні дугоподібні пази, а лопаті виконані у вигляді концентричних кілець з радіальними пазами і розташовані з проміжком у пазах лопаток.
Відцентровий насос
Номер патенту: 2177
Опубліковано: 15.12.2003
Автори: Перехрест Олександр Миколайович, Бірюков Олександр Ігнатович, Твердохліб Ігор Борисович
МПК: F04D 1/00, F04D 29/04
Мітки: насос, відцентровий
Формула / Реферат:
Відцентровий насос, що містить ротор з однобічним розташуванням робочих коліс, напірну камеру і гідравлічну п'яту з розвантажувальним диском, що утворює з напірною кришкою циліндричну і торцеву щілини, який відрізняється тим, що додатково забезпечений гідравлічним циклоном, який сполучений каналами з порожниною на вході у робоче колесо останнього ступеня, напірною камерою і порожниною за робочим колесом останнього ступеня перед циліндричною...
Відцентровий насос
Номер патенту: 2565
Опубліковано: 15.06.2004
Автори: Близнюк Анатолій Сергійович, Кальченко Олег Іванович, Руденко Андрій Анатолійович
МПК: F04D 1/00
Мітки: відцентровий, насос
Формула / Реферат:
1. Відцентровий насос, який містить напірний патрубок, корпус, всередині якого на підшипникових опорах установлений жорсткий вал, на який кріпиться відкрите робоче колесо, на маточині якого виконаний імпелер, вхідний патрубок конструктивно об'єднаний із вхідною кришкою, ущільнення вала складається з динамічного та сальникового ущільнення, який відрізняється тим, що імпелер на маточині утворюють профільні лопатки, як робочі органи...
Відцентровий насос
Номер патенту: 26025
Опубліковано: 27.08.2007
Автор: Іванова Людмила Володимирівна
МПК: F04D 1/00
Мітки: відцентровий, насос
Формула / Реферат:
1. Відцентровий насос, що містить робоче колесо, виконане у вигляді єдиного цілого, яке розміщене в корпусі з робочою камерою, всмоктуючим і напірним каналами, який відрізняється тим, що робоче колесо і корпус відцентрового насоса виконані з матеріалу з різними зносостійкими властивостями, при цьому як матеріал для лиття робочого колеса використовують легований чавун, а як матеріал для лиття корпусу використовують ливарний чавун.2....
