Схема управління настройкою радіоприймача

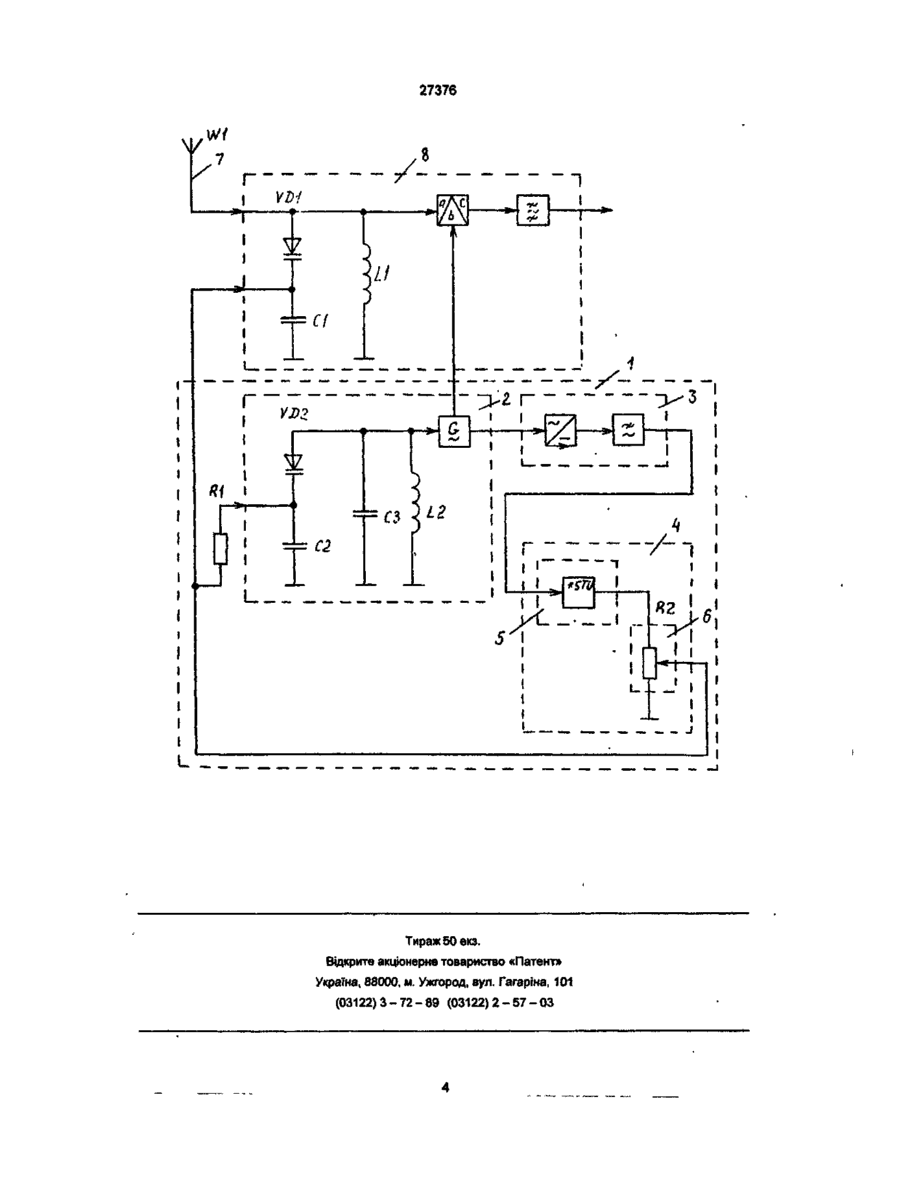

Схема управління настройкою радіоприймача, що містить у собі джерело електроживлення, вико нане як перетворювач напруги, який містить у собі, принаймні, електричний випрямляч, виходом підключений до входу електроживлення формувача сигналу управління частотою прийому, виходом підключеного до входу управління частотою гетеродина, зв'язаного із змішувачем, яка відрізняється тим, що гетеродин виходом відключений до входу синхронізації перетворювача напруги, а формувач сигналу управління частотою прийому виконаний як керований стабілізатор вхідного гетеродинного частотоуправляючого параметра. Винахід належить до радіозв'язку та може бути використаний при побудові радіоприймальних пристроїв. Відомий синтезатор напруги настройки [1], обраний як аналог. Синтезатор формує напругу настройки для блока настройки. Як елемент настройки використана змінна реактивність. Синтезатор містить у собі схему формування вхідного імпульсного сигналу, в якому кодується інформація, відповідна частоті прийому, та генератор першої опорної напруги. Перша опорна напруга має перший рівень та формується як результат ділення вихідної постійної напруги, що подається від джерела. Вхідний Імпульсний сигнал та перша опорна напруга подається на перетворювач напруги для утворення імпульсного сигналу, який потім подається на низькочастотний фільтр. На виході зазначеного фільтра формується постійна напруга настройки, що подається на блок настройки. Напруга настройки змінюється в заданих межах. Верхня межа напруги настройки визначається дільником напруги, а нижня - роботою схемі, що містить генератор еталонної напруги. Недоліком аналогу є низька температура стабільність напруги настройки та, відповідно, частоти прийому, що викликана температурною нестабільністю параметрів напівпровідникових приладів, що входять до складу перетворювача напруги та схеми формування вхідного імпульсного сигналу. Найбільш близьким до технічного рішення, що заявляється, є приймач з синтезатором частоти [2], обраний як прототип. Приймач, у гетеродині якого використані варикапи, складається з генератора еталонної частоти прийому, сигнал якого або сигнал, отриманий від його ділення, подається в перетворювач напруги, який містить у собі, принаймні, електричний випрямляч, виходом підключений до входу електроживлення формувача сигналу управління частотою прийому, виходом підключеного до входу управління частотою гетеродина, зв'язаного із змішувачем. Вихід генератора еталонної частоти підключений до входу синхронізації перетворювача напруги. Подільник сигналу генератора еталонної частоти може бути введений до складу перетворювача напруги. Недоліком прототипу є кроковий характер настройки на частоту прийому, пов'язаний із застосуванням еталонного генератора. Крок настройки визначається виразом: ІП І far де п - раціональне число: for - частота еталонного генератора. При цьому на частоти, для яких п дорівнює ірраціональному числу, настройка неможлива, що суттєво погіршує експлуатаційні характеристики прототипу. В основу винаходу поставлена задача створення такої схеми управління настройкою радіоприймача, в якій нові зв'язки та нове виконання формувача сигналу управління частотою прийому дозволили б забезпечити узгодження параметрів елементів настройки (наприклад, варикапів) з па О CO со N. CM < 5Г 27376 раметрами загального джерела електроживлення радіоприймача (наприклад, з напругою) при відсутності крокового характеру настройки та за рахунок цього поліпшити експлуатаційні характеристики радіоприймача. Задача вирішується тим, що у схемі управління настройкою радіоприймача, що містить у собі джерело електроживлення, виконане як перетворювач напруги, який містить у собі, принаймні, електричний випрямляч, виходом підключений до входу електроживлення формувача сигналу управління частотою прийому, виходом підключеного до входу управління частотою гетеродина, зв'язаного із змішувачем, згідно з винаходом, гетеродин виходом підключений до входу синхронізації' перетворювача напруги, а формувач сигналу управління частотою прийому виконаний як керований стабілізатор вхідного гетеродинного частотоуправляючого параметра. На кресленні наведена схема однієї з можливих реалізацій технічного рішення, що заявляється. Наведена схема містить у собі схему управління настройкою радіоприймача 1, що складається з гетеродина 2, який підключений до перетворювача напруги 3, виконаного по схемі випрямляча з фільтром нижніх частот, виходом підключеного до пристрою 4 електронного управління частотою гетеродина 2, що має у своєму складі стабілізатор напруги 5 та орган настройки 6, зв'язаний з частотозадаючим входом гетеродина 2. Блок змішувача 8 складається з контуру преселектора CILIVDI, підключеного до згаданого пристрою 4 та приймальної антени 7, яка, крім того, підключена до сигнального входу змішувача частот зазначеного блока. До гетеродинного входу змішувача частот підключений вихід гетеродина 2. Вихід змішувача частот через полосовий фільтр проміжної частоти підключений до виходу блока змішувача 8. На кресленні варикап VD2 та конденсатор С2 входять до складу гетеродина. При такій побудові і вхідним гетеродинним частотоуправляючим параметром, тобто, параметром, який подається на вхід управління частотою гетеродина та здатний управляти частотою гетеродина буде напруга. Можлива побудова зазначений гетеродина та формувача, при якій згадані варикап та конденсатор разом з резистором R1 входитимуть до складу формувача сигналу управління частотою прийому. При цьому принципова електрична схема не змінюється, відповідно, працездатність пристрою не втрачається. Радіоелементи, що залишаються у складі гетеродина (СЗ та L2 включно) є необхідними та достатніми для працездатності гетеродина. Входом управління частотою гетеродина можно зважати виводи конденсатора СЗ, а вхідним частотоуправляючим параметром гетеродина - ємність ланцюга VD2 СЗ. Зазначена ємність стабілізується за рахунок стабілізації напруги на виводах варикапа та може змінюватись за рахунок керування зазначеною напругою, тобто, новий склад формувача сигналу управління частотою прийому можна визначати, як керований стабілізатор ємності. Для пристрою, у якому як елементи настройки на обрану частоту прийому використані котушки індуктивності, що мають можливість змінювати індуктивність за рахунок зміни струму в обмотках керуван ня - формувач сигналу управління частотою прийому може бути виконаний як керований стабілізатор струму або індуктивності. Можлива побудова гетеродина як RC генератора, у якому як елемент зміни частоти генерації використаний фоторезистор, а вхідним гетеродинним частотоуправляючим параметром є потужність світлового джерела. При такій побудові в межах суттєвих ознак, що заявляються, формувач сигналу управління потрібно виконати, як керований стабілізатор опору фоторезистора або потужності світлового джерела. Підключення виходу згаданого формувача до входу управління частотою гетеродина можна здійснювати відрізком світловода. Наведені приклади є різною формою виконання формувача сигналу управління частотою прийому, як стабілізатора вхідного гетеродинного частотоуправляючого параметра. При цьому, у кожному з розглянутих стабілізаторів є можливість плавного керування згаданим параметром одним з відомих способів. Наприклад, кожний з розглянутих стабілізаторів може бути виконаний, як стабілізатор, що має слідкуючий зворотний зв'язок. Плавно змінюючи параметри цього зв'язку, наприклад, за допомогою змінного резистора можливо плавно змінювати вхідний гетеродинний частотоуправляючий параметр та, відповідно, частоти гетеродина та прийому. Таким чином при різних формах виконання стабілізатора вхідного гетеродинного частотоуправляючого параметра вирішується завдання, на яке спрямований винахід - усунення крокового характера настройки. Схема працює таким чином. Прийнятий антеною 7 сигнал подається на вхід блока змінювача 8 та, відповідно, на сигнальний вхід змішувача частот, де змішується з напругою гетеродина 2, та у вигляді напруги проміжної частоти через полосовий фільтр проміжної частоти подається на вихід зазначеного блока. Частоти прийому напруги гетеродина 2 та середня частота пропускання фільтра проміжної частоти зв'язані рівнянням: fc= де fc - частота прийому; fr - частота напруги гетеродина; f m - середня частота пропускання полосового фільтра проміжної частоти. З двох можливих частот прийому необхідна вибирається коливальним контуром преселектора CILIVDI, що входить до складу блока змішувача 8. Частота настройки зазначеного контуру при настройці на необхідну частоту прийому одночасно та узгоджено змінюється з частотою напруги гетеродина 2 за рахунок зв'язку варикапа VDI з пристроєм 4. Змінна напруга гетеродина 2 подається на перетворювач напруги 3, що складається з випрямляча та фільтра нижніх частот. Вихідна постійна напруга зазначеного перетворювача, що перевищує напругу електроживлення, подається на пристрій 4, де стабілізується стабілізатором 5 та за допомогою органа настройки 6 (потенціометр R2) формується в напругу управління варикапа VDI, що входить до складу контуру преселектора CILIVDI блока змішувача 8, та варикапа VD2, що входить до складу частотозадаючого контуру 27376 C2C3L2VD2 гетеродина 2. Вибір частоти прийому здійснюється зміною напруги управління на згаданих варикапах при зміні положення рухливого контакту потенціометра R2 органу настройки 6. Усунення перешкод радіоприйому від перетворювача напруги 3 забезпечується суміщенням гетеродина 2 з частотозадаючим генератором зазначеного перетворювача. Резистор зв'язку R1 усуває взаємні впливи між коливальними контурами блока змішувача 8 та гетеродина 2. Отримання напруги на пристрої 4 електронного управління частотою гетеродина, яка перевищує напругу електроживлення, можливе включення до складу гетеродина 2 підвищувального трансформатора, використанням діодно-конденсаторної схеми випрямляча з множенням вихідної напруги у перетворювачі 3 або використанням вихідної напруги зазначеного перетворювача як вольтододаткової до напруги електроживлення. В разі застосування як елементів настройки котушок індуктивності, осердя яких змінюють магнітну проникність при зміні струму управляючих обмоток, перетворювач 3, з метою підвищення коефіцієнта корисної дії шляхом узгодження напруги на згаданих обмотках з напругою електроживлення, може бути виконаний як знижувальний, а стабілізатор напруги у пристрої 4 замінений стабілізатором струму. Зв'язок пристрою 4 електронного управління частотою гетеродина 2 з варикапом VDI може бути відсутнім при виборі проміжної частоти вище частоти прийому та заміні коливального контуру CILIVDI преселектора блока 8, який настроюється, фільтром нижніх частот без перестройки або застосуванням полосового фільтра, що не наст роюється, як діапазонного преселектора при ширині діапазону частот прийому менше, ніж 2Їпч В порівнянні з аналогом фактори, що дестабілізують напругу управління варикапа VD2 та, відповідно, частоту прийому, у тому числі пов'язані із зміною параметрів напівпровідникових приладів, в технічному рішенні, що заявляється, усуваються дією стабілізатора напруги 5. В порівнянні з прототипом, настройка на частоту прийому здійснюється довільним вибором напруги настройки на варикапі VD2 вузла 2, яка подається з рухливого електричного контакту потенціометра R2 вузла 4, в межах заданого діапазону напруг. При цьому, в межах заданого діапазону частот, частота прийому може приймати довільну величину, яка відповідає довільній напрузі настройки. • В наведеному кресленні в схему можуть вводитися дільники (множники) частоти гетеродина, у тому числі із змінним коефіцієнтом ділення (множення) для зміни діапазону частот прийому. Схема управління настройкою радіоприймача може входити до складу супергетеродинних радіоприймачів, радіоприймачів з прямим перетворенням частоти та радіоприймачів з фазовою автоматичною підстройкою частоти. Практика використання технічного рішення дозволила побудувати радіоприймач, у якого напруга настройки варикапів перевищувала напругу електроживлення при малій величині останньої. При цьому були забезпечені висока стабільність частоти прийому та її плавна зміна в межах робочого діапазону. Перешкоди радіоприйому з боку перетворювача напруги були відсутні 27376 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 72 - 89 (03122) 2 - 5 7 - 0 3
