Система для розбавлення основи лаку

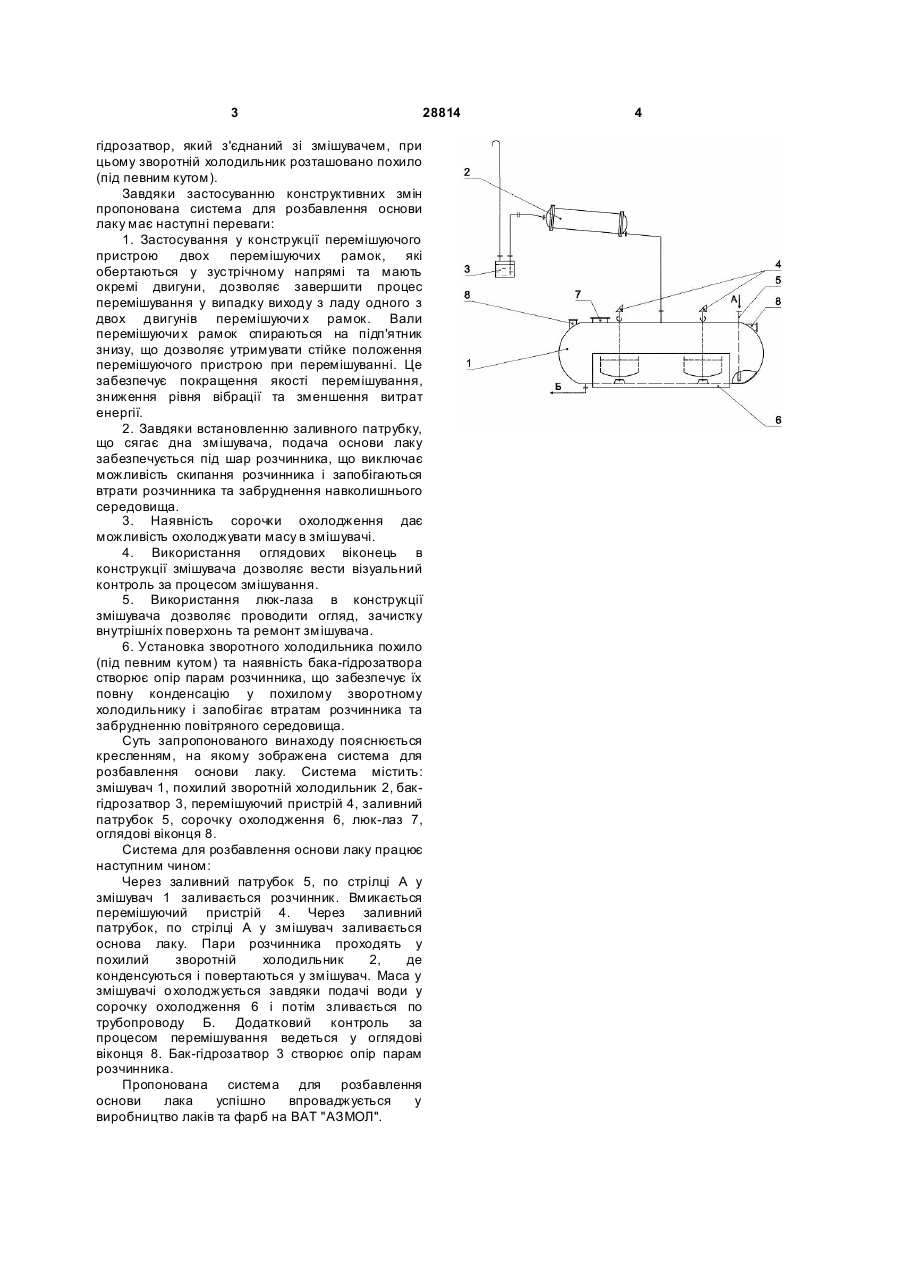

Система для розбавлення основи лаку, що містить змішувач та зворотний холодильник, яка відрізняє ться тим, що змішувач містить перемішуючий пристрій, що має дві перемішуючі рамки, які обертаються у зустрічному напрямі, заливний патрубок, який сягає дна змішувача, оглядові віконця, сорочку охолодження, люк-лаз, та додатково містить бак-гідрозатвор, який з'єднаний зі змішувачем, а зворотний холодильник розташований похило. (19) (21) u200708402 (22) 23.07.2007 (24) 25.12.2007 (72) БУРДУН СЕРГІЙ ВІКТОРОВИЧ, UA, ДУБЯГА ВАЛЕРІЙ АН АТОЛІЙОВИЧ, U A, КРАВЧЕНКО ОЛЬГА ВІКТОРІВН А, UA, МЕЖУЄВ МИКОЛА ПАВЛОВИЧ, U A, ТАРАСЕНКО МИХАЙЛО ВІКТОРОВИЧ, U A, ТИХОМИРОВ ОЛЕКС АНДР ГЕННАДІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АЗОВСЬКІ МАСТИЛА І ОЛИВИ", UA 3 28814 гідрозатвор, який з'єднаний зі змішувачем, при цьому зворотній холодильник розташовано похило (під певним кутом). Завдяки застосуванню конструктивних змін пропонована система для розбавлення основи лаку має наступні переваги: 1. Застосування у конструкції перемішуючого пристрою двох перемішуючих рамок, які обертаються у зустрічному напрямі та мають окремі двигуни, дозволяє завершити процес перемішування у випадку виходу з ладу одного з двох двигунів перемішуючи х рамок. Вали перемішуючи х рамок спираються на підп'ятник знизу, що дозволяє утримувати стійке положення перемішуючого пристрою при перемішуванні. Це забезпечує покращення якості перемішування, зниження рівня вібрації та зменшення витрат енергії. 2. Завдяки встановленню заливного патрубку, що сягає дна змішувача, подача основи лаку забезпечується під шар розчинника, що виключає можливість скипання розчинника і запобігаються втрати розчинника та забруднення навколишнього середовища. 3. Наявність сорочки охолодження дає можливість охолоджувати масу в змішувачі. 4. Використання оглядових віконець в конструкції змішувача дозволяє вести візуальний контроль за процесом змішування. 5. Використання люк-лаза в конструкції змішувача дозволяє проводити огляд, зачистку внутрішніх поверхонь та ремонт змішувача. 6. Установка зворотного холодильника похило (під певним кутом) та наявність бака-гідрозатвора створює опір парам розчинника, що забезпечує їх повну конденсацію у похилому зворотному холодильнику і запобігає втратам розчинника та забрудненню повітряного середовища. Суть запропонованого винаходу пояснюється кресленням, на якому зображена система для розбавлення основи лаку. Система містить: змішувач 1, похилий зворотній холодильник 2, бакгідрозатвор 3, перемішуючий пристрій 4, заливний патрубок 5, сорочку охолодження 6, люк-лаз 7, оглядові віконця 8. Система для розбавлення основи лаку працює наступним чином: Через заливний патрубок 5, по стрілці А у змішувач 1 заливається розчинник. Вмикається перемішуючий пристрій 4. Через заливний патрубок, по стрілці А у змішувач заливається основа лаку. Пари розчинника проходять у похилий зворотній холодильник 2, де конденсуються і повертаються у змішувач. Маса у змішувачі о холоджується завдяки подачі води у сорочку охолодження 6 і потім зливається по трубопроводу Б. Додатковий контроль за процесом перемішування ведеться у оглядові віконця 8. Бак-гідрозатвор 3 створює опір парам розчинника. Пропонована система для розбавлення основи лака успішно впроваджується у виробництво лаків та фарб на ВАТ "АЗМОЛ". 4
