Пристрій для оповіщення моменту і визначення ударної сили падіння граду

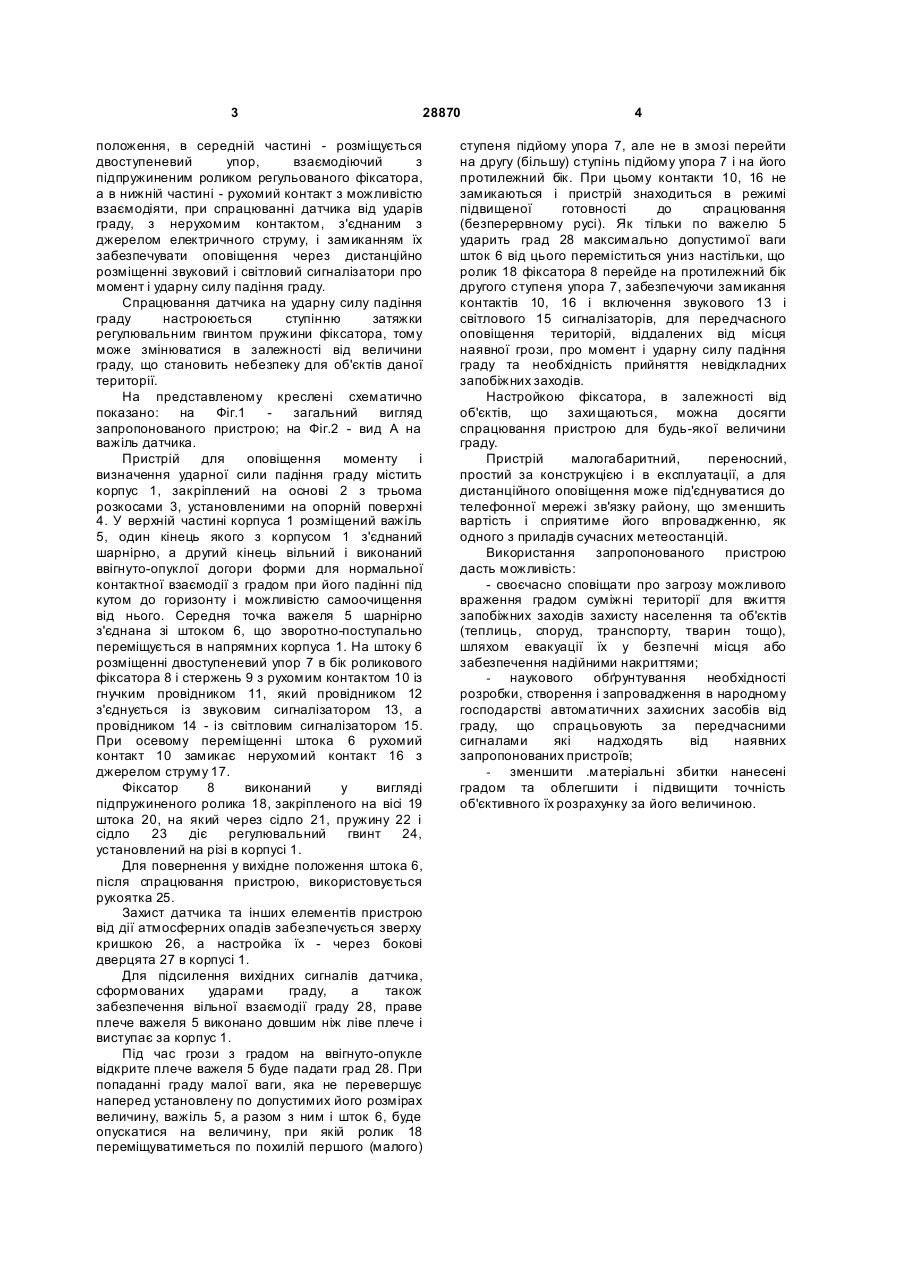

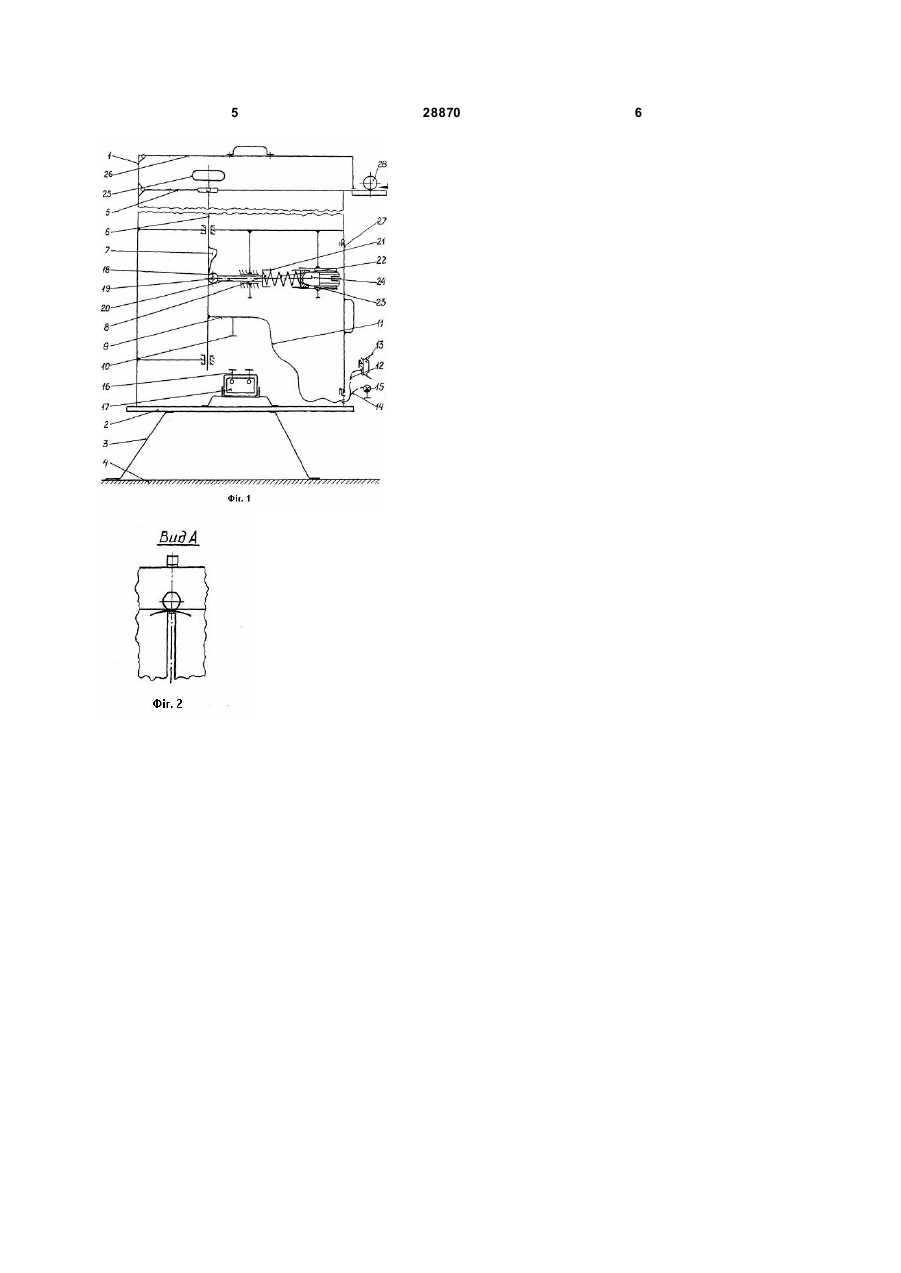

Пристрій для оповіщення моменту і визначення ударної сили падіння граду, що містить основу і корпус, установлений на основі, який відрізняється тим, що на корпусі додатково установлено датчик моменту і ударної сили падіння граду, джерело електричного струму з нерухомим контактом, дистанційно розміщені звуковий і світловий сигналізатори з провідниками, з рухомим контактом, зв'язаним з датчиком, і з можливістю взаємодіяти з нерухомим контактом. 1. Пристрій для оповіщення моменту і визначення ударної сили падіння граду за п. 1, 3. 3 28870 положення, в середній частині - розміщується двоступеневий упор, взаємодіючий з підпружиненим роликом регульованого фіксатора, а в нижній частині - рухомий контакт з можливістю взаємодіяти, при спрацюванні датчика від ударів граду, з нерухомим контактом, з'єднаним з джерелом електричного струму, і замиканням їх забезпечувати оповіщення через дистанційно розміщенні звуковий і світловий сигналізатори про момент і ударну силу падіння граду. Спрацювання датчика на ударну силу падіння граду настроюється ступінню затяжки регулювальним гвинтом пружини фіксатора, тому може змінюватися в залежності від величини граду, що становить небезпеку для об'єктів даної території. На представленому креслені схематично показано: на Фіг.1 загальний вигляд запропонованого пристрою; на Фіг.2 - вид А на важіль датчика. Пристрій для оповіщення моменту і визначення ударної сили падіння граду містить корпус 1, закріплений на основі 2 з трьома розкосами 3, установленими на опорній поверхні 4. У верхній частині корпуса 1 розміщений важіль 5, один кінець якого з корпусом 1 з'єднаний шарнірно, а другий кінець вільний і виконаний ввігнуто-опуклої догори форми для нормальної контактної взаємодії з градом при його падінні під кутом до горизонту і можливістю самоочищення від нього. Середня точка важеля 5 шарнірно з'єднана зі штоком 6, що зворотно-поступально переміщується в напрямних корпуса 1. На штоку 6 розміщенні двоступеневий упор 7 в бік роликового фіксатора 8 і стержень 9 з рухомим контактом 10 із гнучким провідником 11, який провідником 12 з'єднується із звуковим сигналізатором 13, а провідником 14 - із світловим сигналізатором 15. При осевому переміщенні штока 6 рухомий контакт 10 замикає нерухомий контакт 16 з джерелом струму 17. Фіксатор 8 виконаний у вигляді підпружиненого ролика 18, закріпленого на вісі 19 штока 20, на який через сідло 21, пружину 22 і сідло 23 діє регулювальний гвинт 24, установлений на різі в корпусі 1. Для повернення у вихідне положення штока 6, після спрацювання пристрою, використовується рукоятка 25. Захист датчика та інших елементів пристрою від дії атмосферних опадів забезпечується зверху кришкою 26, а настройка їх - через бокові дверцята 27 в корпусі 1. Для підсилення вихідних сигналів датчика, сформованих ударами граду, а також забезпечення вільної взаємодії граду 28, праве плече важеля 5 виконано довшим ніж ліве плече і виступає за корпус 1. Під час грози з градом на ввігнуто-опукле відкрите плече важеля 5 буде падати град 28. При попаданні граду малої ваги, яка не перевершує наперед установлену по допустимих його розмірах величину, важіль 5, а разом з ним і шток 6, буде опускатися на величину, при якій ролик 18 переміщуватиметься по похилій першого (малого) 4 ступеня підйому упора 7, але не в змозі перейти на другу (більшу) ступінь підйому упора 7 і на його протилежний бік. При цьому контакти 10, 16 не замикаються і пристрій знаходиться в режимі підвищеної готовності до спрацювання (безперервному русі). Як тільки по важелю 5 ударить град 28 максимально допустимої ваги шток 6 від цього переміститься униз настільки, що ролик 18 фіксатора 8 перейде на протилежний бік другого ступеня упора 7, забезпечуючи замикання контактів 10, 16 і включення звукового 13 і світлового 15 сигналізаторів, для передчасного оповіщення територій, віддалених від місця наявної грози, про момент і ударну силу падіння граду та необхідність прийняття невідкладних запобіжних заходів. Настройкою фіксатора, в залежності від об'єктів, що захи щаються, можна досягти спрацювання пристрою для будь-якої величини граду. Пристрій малогабаритний, переносний, простий за конструкцією і в експлуатації, а для дистанційного оповіщення може під'єднуватися до телефонної мережі зв'язку району, що зменшить вартість і сприятиме його впровадженню, як одного з приладів сучасних метеостанцій. Використання запропонованого пристрою дасть можливість: - своєчасно сповіщати про загрозу можливого враження градом суміжні території для вжиття запобіжних заходів захисту населення та об'єктів (теплиць, споруд, транспорту, тварин тощо), шляхом евакуації їх у безпечні місця або забезпечення надійними накриттями; - наукового обґрунтування необхідності розробки, створення і запровадження в народному господарстві автоматичних захисних засобів від граду, що спрацьовують за передчасними сигналами які надходять від наявних запропонованих пристроїв; - зменшити .матеріальні збитки нанесені градом та облегшити і підвищити точність об'єктивного їх розрахунку за його величиною. 5 28870 6
