Пристрій для багатопунктової сигналізації

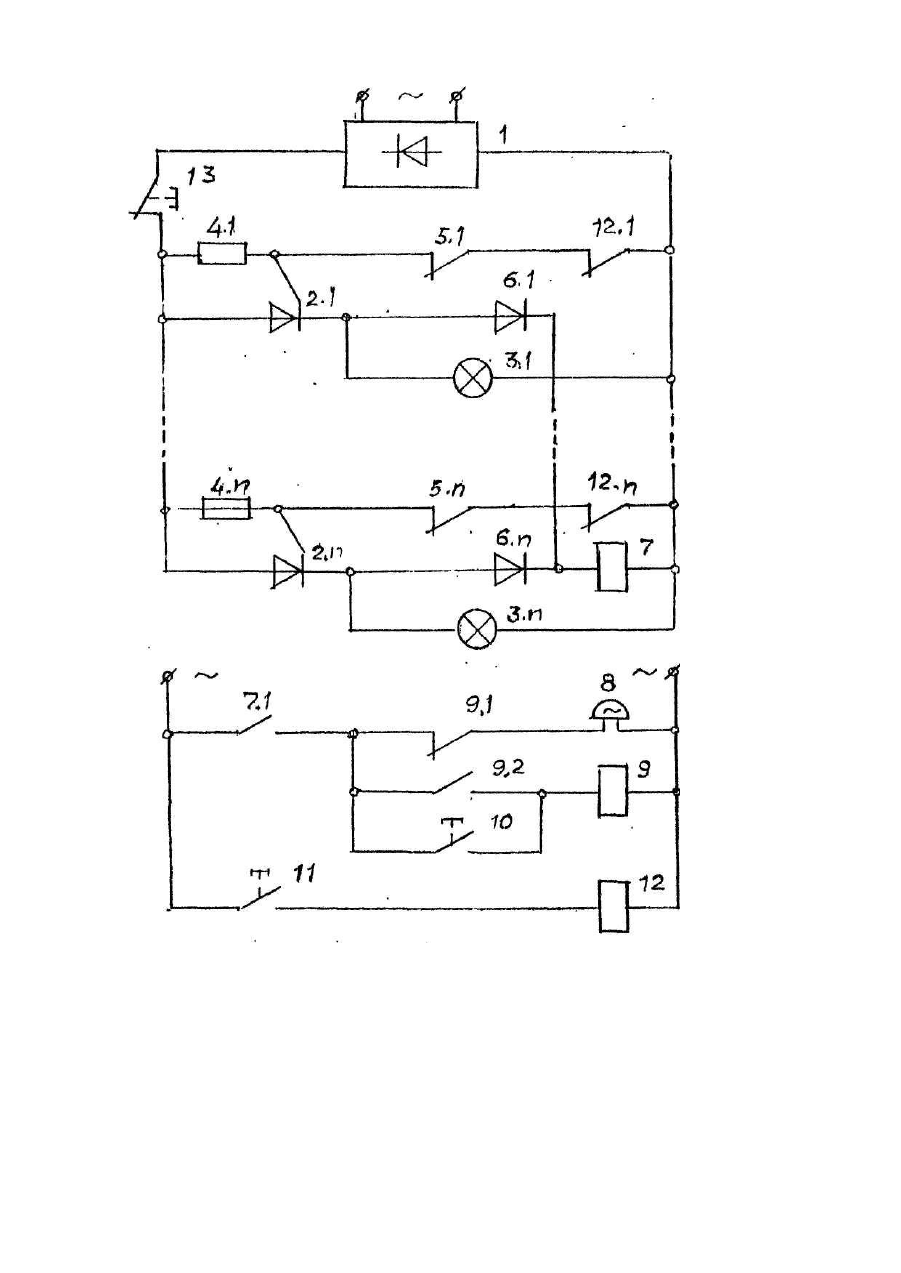

Винахід належить до галузі електротехніки і може бути застосований у різних технологічних процесах, наприклад, для технологічної і аварійної сигналізації в котельних установках, що мають багато контрольованих параметрів: тиск газу, води, повітря, температур у теплоносія, наявність полум'я пальника і т.п. Відомий пристрій для багатопунктової сигналізації (прототип)[1], що включає джерело постійної напруги, сигнальні осередки з тиристорами пульсуючої 1 постійної напруги, сигнальну лампу, контакти датчиків, діоди, блок звукової сигналізації і кнопки квитування і провірки сигнальних засобів. Недоліки такого пристрою: відносна складність схеми і знижена надійність; неекономні витрати моторесурсу сигнальних ламп, так як вони працюють в постійному черговому і пульсуючому режимі. В основу вина ходу поставлено задачу: пристрій шляхом включення між управляючим електродом і катодом тиристора розмикаючого контакту датчика і контакту реле провірки забезпечити можливістю спрощення схеми і підвищення надійності, а також економічності витрат моторесурсу сигнальних ламп, самоконтролю кола контактів датчиків і запам'ятування спрацювання контакту датчика. Суттєва ознака, що характеризує винахід - включення розмикаючого контакту датчика і контакту реле провірки між управляючим.електродом і катодом тиристора. Ця ознака характерна для даного винаходу і відмінна від прототипу. Вона достатня у всі х випадках для здійснення винаходу. На фігурі зображена схема пристрою. Він містить джерело живлення 1, сигнальні осередки 1 спільний звуковий сигналізатор 8. а також реле 9 112 квитування і провірки сигнальних засобів, кнопку 13 відновлення схеми. Сигнальні осередки включають тиристори 2,1--2п. комутації напруги. Катоди тиристорів 2,1-2.п підключено до сигнальних ламп 3.1-3.п 1 через розділяючі діоди 6.1-6.п до одного Із виводів котушки 7 реле сигналізатора 8. В коло управляючого електроду тиристорів 2.1-2.п включено резистори 4.1-4.П датчиків контролю параметрів. В коло сигналізатора 8 послідовно включені замикаючий контакт 7.1 реле 7 і розмикаючий контакт 9.1 реле квитування 9. До середньої точки контактів 7.1 і 9,1 через кнопку 10 квитування і блок-контакт 9.2 паралельний їй підключено реле 9. До клем живлення підключено через кнопку 11 реле 12 провірки засобів сигналізації, контакти 12.1-12.п цього реле включено послідовно з контактами датчиків 5.1-5.п в сигнальних осередках для провірки ламп 3.1-3.п. Робота пристрою. В контрольному режимі контакти датчиків 5.1-5.П замкнуті, тиристори 2.1-2.П закриті. При розмиканні контакта будь-якого датчика, наприклад 5.1, управляючий струм через резистор 4.1 і напівпровідниковий перехід тиристора 2.1 відкриває останній, спалахує лампа 3.1 і спрацьовує реле 7. При цьому замикається контакт реле 7.1 і вмикається спільний звуковий сигналізатор 8. Після натискання кнопки квитування 10 спрацьовує реле 9 1 самоблокується контактом 9.2, а контактом 9.1 розриває коло сигналізатора 8. Після ліквідації причини спрацювання контакту датчика 5.1 кнопкою 13 шляхом натискання її схему повертають в вихідне положення. При цьому розривається анодне коло тиристорів 2 ;1-2.п, лампа 3.1 потухає, реле 7 відпускає свій якір, переключає контакти 9.1 і 9.2. Для провірки засобів сигналізації натискають кнопку 11, спрацьовує реле 12 і своїми розмикаючими контактами 12.1-12.п заставляє відкритись всі тиристори 2.1-2.П спалахнути лампи 3.1-3.п, а також спрацьовує спільний сигналізатор 8. При натисканні кнопки 13 схема повертається в вихідне положення.
