Гравітаційно-магнітний сепаратор

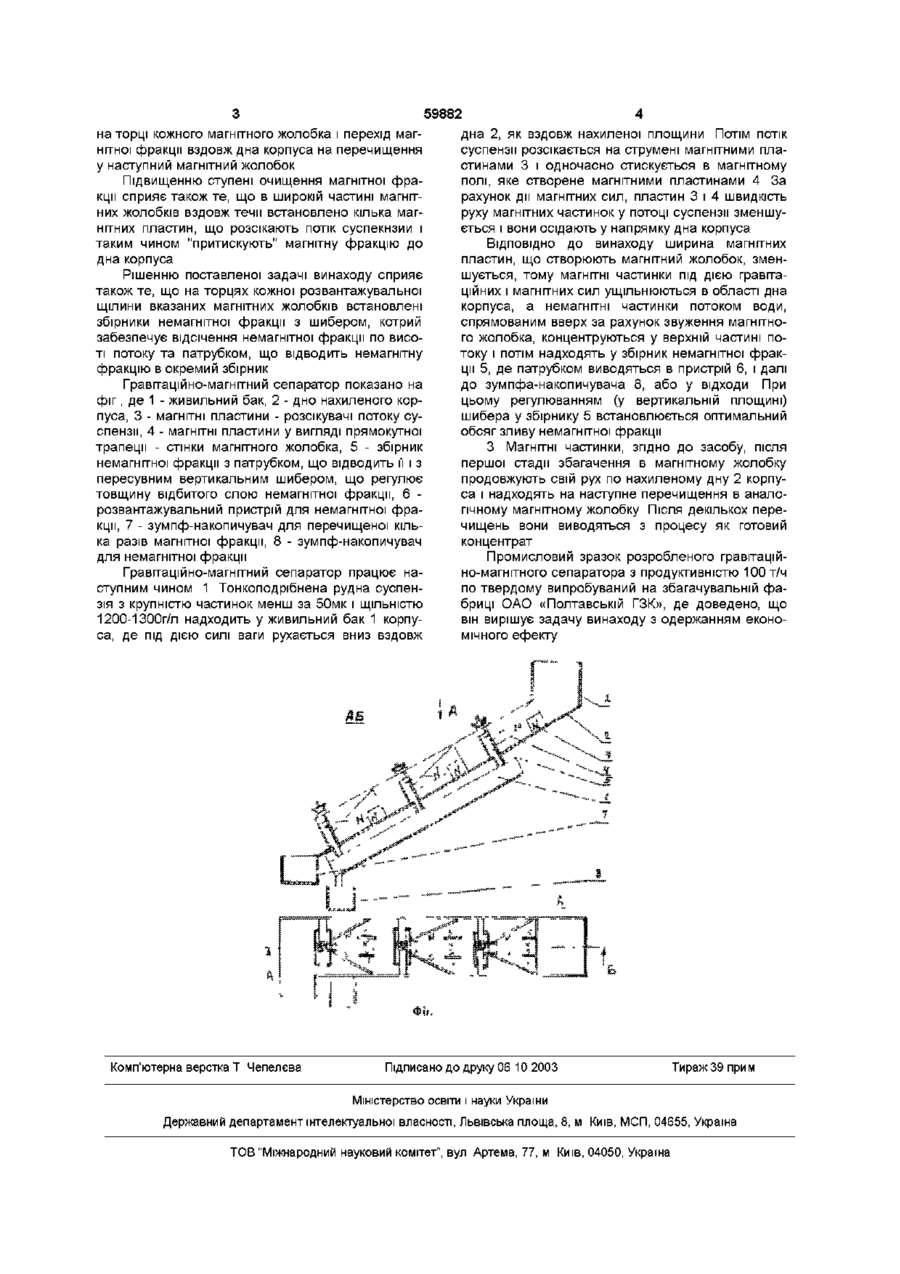

Гравітаційно-магнітний сепаратор, що включає корпус у вигляді нахиленого жолоба з встановленими в ньому щілинними магнітними систе Винахід відноситься до засобів для мокрого магнітного збагачення корисних копалин, переважно тонковкраплених руд, що містять магнітні мінерали ВІДОМІ різні жолоби для мокрого гравітаційного збагачення корисних копалин [1] Відомий також магнітно-гідравлічний сепаратор (прототип) виконаний у вигляді нахиленого жолоба, на дні якого послідовно встановлено кілька щілинних магнітних систем у яких промивається і потім виноситься з жолоба немагнітна фракція, а магнітна фракція, протікаючи по дну жолоба, розвантажується в спеціальний приймач [2] Недоліком усіх відомих гравітаційно-магнітних сепараторів, в тому числі і прототипу, є низька ефективність, тобто те, що магнітна фракція засмічена немагнітними частинками і навпаки Задачею винаходу з'явилася розробка гравітаційно-магнітного сепаратора, в якому, шляхом послідовно встановлених близько дна корпуса магнітних жолобків, стінки котрих збігаються і виконані з магнітних пластин у формі прямокутної трапеції, з додатковими магнітними пластинами, що розсікають потік суспензії вздовж течи в широкій частині жолобків, і розташованими на торці жолобків збірниками немагнітної фракції, кожен з яких оснащений шибером для регулювання об'єму переливу і патрубком, що відводить м, досягається висока ступінь очистки магнітної фракції від нерудних мінералів Поставлена задача вирішується тим, що гравітаційно-магнітний сепаратор, вміщуючий корпус у вигляді нахиленого жолоба з встановленими в мами і пристрої для живлення та розвантажування продуктів, який відрізняється тим, що біля дна корпуса послідовно встановлені магнітні жолобки, стінки котрих збігаються і виконані з магнітних пластин у формі прямокутної трапеції, з додатковими магнітними пластинами, що розсікають потік суспензії вздовж течи в широкій частині жолобків, і розташованими на торці жолобків збірниками немагнітної фракції, кожен з яких оснащений шибером для регулювання об'єму переливу і патрубком, ЩО ВІДВОДИТЬ її ньому щілинними магнітними системами і пристрої для живлення та розвантажування продуктів, відрізняється послідовно встановленими близько дна корпуса магнітними жолобками, стінки котрих збігаються і виконані з магнітних пластин у формі прямокутної трапеції, з додатковими магнітними пластинами, що розсікають потік суспензії вздовж течи в широкій частині жолобків, і розташованими на торцях жолобків збірниками немагнітної фракції, кожен з яких оснащений шибером для регулювання об'єму переливу і патрубком, що відводить На відміну від відомих гравітаційних жолобів із стінками, що збігаються, згідно до винаходу при стисненні потоку суспензії в полі магнітного жолобка, складеного із збігаючихся магнітних пластин, забезпечується більш високе очищення магнітної фракції від домішок немагнітних частинок за рахунок дії двох сил - гравітаційної і магнітної Ступінь очищення магнітної фракції в гравітаційномагнітному сепараторі також підвищується за рахунок багаторазових перечисток суспензії в послідовно встановлених близько дна корпуса магнітних жолобках Стінки збігаючихся магнітних жолобків виконані у вигляді прямокутної трапеції, тобто їх висота зменшується Це сприяє формуванню більш щільного слою магнетитової суспензії у вузькій частині, якій вичавлює нерудні і малорудні частинки до поверхні Також зменшення висоти стінок жолобків забезпечує оптимальний гідродинамічний режим, а саме спрямування верхньої немагнітної фракції до розвантажувального пристрою, який розміщено 00 00 ю 59882 на торці кожного магнітного жолобка і перехід магнітної фракції вздовж дна корпуса на перечищення у наступний магнітний жолобок Підвищенню ступені очищення магнітної фракції сприяє також те, що в широкій частині магнітних жолобків вздовж течи встановлено кілька магнітних пластин, що розсікають потік суспекнзии і таким чином "притискують" магнітну фракцію до дна корпуса Рішенню поставленої задачі винаходу сприяє також те, що на торцях кожної розвантажувальної щілини вказаних магнітних жолобків встановлені збірники немагнітної фракції з шибером, котрий забезпечує відсічення немагнітної фракції по висоті потоку та патрубком, що відводить немагнітну фракцію в окремий збірник Гравітаційно-магнітний сепаратор показано на фіг, де 1 - живильний бак, 2 - дно нахиленого корпуса, 3 - магнітні пластини - розсікувачі потоку суспензії, 4 - магнітніпластини у вигляді прямокутної трапеції - стінки магнітного жолобка, 5 - збірник немагнітної фракції з патрубком, що відводить її і з пересувним вертикальним шибером, що регулює товщину відбитого слою немагнітної фракції, 6 розвантажувальний пристрій для немагнітної фракції, 7 - зумпф-накопичувач для перечищеної кілька разів магнітної фракції, 8 - зумпф-накопичувач для немагнітної фракції Гравітаційно-магнітний сепаратор працює наступним чином 1 Тонкоподрібнена рудна суспензія з крупністю частинок менш за 50мк і ЩІЛЬНІСТЮ 1200-1300г/л надходить у живильний бак 1 корпуса, де під дією силі ваги рухається вниз вздовж Комп'ютерна верстка Т Чепелєва дна 2, як вздовж нахиленої площини Потім потік суспензії розсікається на струмені магнітними пластинами 3 і одночасно стискується в магнітному полі, яке створене магнітними пластинами 4 За рахунок дії магнітних сил, пластин 3 і 4 швидкість руху магнітних частинок у потоці суспензії зменшується і вони осідають у напрямку дна корпуса ВІДПОВІДНО ДО винаходу ширина магнітних пластин, що створюють магнітний жолобок, зменшується, тому магнітні частинки під дією гравітаційних і магнітних сил ущільнюються в області дна корпуса, а немагнітні частинки потоком води, спрямованим вверх за рахунок звуження магнітного жолобка, концентруються у верхній частині потоку і потім надходять у збірник немагнітної фракції 5, де патрубком виводяться в пристрій 6, і далі до зумпфа-накопичувача 8, або у відходи При цьому регулюванням (у вертикальній площині) шибера у збірнику 5 встановлюється оптимальний обсяг зливу немагнітної фракції З Магнітні частинки, згідно до засобу, після першої стадії збагачення в магнітному жолобку продовжують свій рух по нахиленому дну 2 корпуса і надходять на наступне перечищення в аналогічному магнітному жолобку Після декількох перечищень вони виводяться з процесу як готовий концентрат Промисловий зразок розробленого гравітаційно-магнітного сепаратора з продуктивністю 100 т/ч по твердому випробуваний на збагачувальній фабриці ОАО «Полтавській ГЗК», де доведено, що він вирішує задачу винаходу з одержанням економічного ефекту Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
