Самохідний вібраційний трамбувач

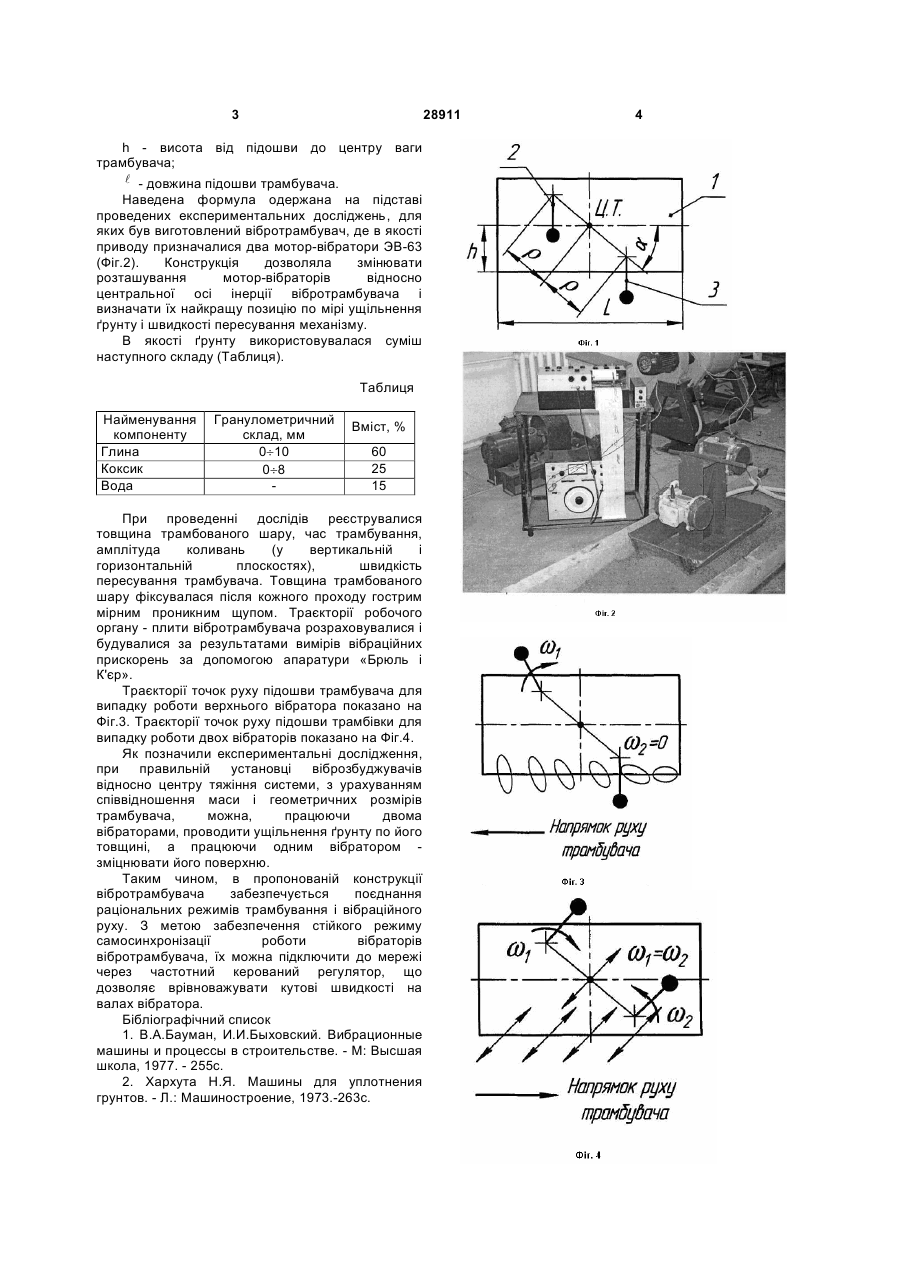

Самохідний вібраційний трамбувач, який містить два вібратори, встановлені симетрично до центра ваги, вали яких паралельні між собою і перпендикулярні прямій, що проходить через центр одновальних вібраторів і центр ваги коливної маси під кутом a =45° ¸ 60° відносно горизонтальної осі симетрії, який відрізняється тим, що при обертанні вібратора, встановленого над центром мас коливної системи трамбувача, трамбувач пересувається в напрямі по ходу його установки, а при роботі в режимі синхронізації двох вібраторів трамбувач пересувається в протилежному напрямі, причому відстань від центра ваги системи до центра обертання незрівноважених мас визначають за формулою: Корисна модель відноситься до вібраційної техніки, зокрема, до конструкцій вібраційних трамбувачів (вібраційних плит) і може бути використана в металургійній та будівельній галузях промисловості при трамбуванні ґрунту. Відомі самопересувні вібраційні трамбувачі з круговою спрямованою дією збурювальної сили [1]. Недостатністю таких конструкцій є рух трамбувача в одному завданому напрямку. Відомий реверсивний вібротрамбувач, що найбільш близький до заявляємого, який має самобалансний привід, де вали віброзбуджувачів зв'язані між собою кінематичною парою (наприклад, зубчастою передачею), а також механізмом переустановлення вібраторів відносно центральної осі симетрії трамбувача для його зворотного руху [2]. Недостатністю такого вібротрамбувача є складність конструкції, а також використання механізму ручного переустановлення віброзбуджувачів, що призводить до збільшення часу на трамбування. Задача корисної моделі полягає в тому, щоб за допомогою простого вібраційного приводу, який складається з двох одновальних вібраторів, здійснювати трамбування ґрунту в режимі реверсу (в прямому і протилежному напрямках) без додаткових витрат. Конструктивна схема реверсивного вібротрамбувача (Фіг.1), що пропонується, складається з корпусу 1, в якому симетрично центру ваги встановлено два одновальних віброзбуджувача (верхній 2, нижній 3) під кутом a=45°¸60° до горизонтальної осі симетрії трамбувача, вали яких паралельні між собою і перпендикулярні до прямої, яка проходить через центр ваги вібраторів і коливну масу трамбувала, згідно з корисною моделлю, при обертанні віброзбуджувача, встановленого над центром мас коливної системи, трамбувач пересувається у напрямку по ходу його установки (працює один вібратор), а при роботі в режимі синхронізації двох віброзбуджувачів пересувається в протилежному напрямку, причому відстань від центру тяжіння системи до центру обертання неврівноважених мас може визначатися формулою ρ= Ι , Μ(h + 0,4l ) I , M (h + 0,4l ) де І - центральний момент інерції трамбувача; М- маса трамбувача; r= (19) UA (11) 28911 (13) U де І - центральний момент інерції трамбувача; М - маса трамбувача; h - висота від підошви до центра ваги трамбувача; довжина підошви трамбувача. l 3 28911 h - висота від підошви до центру ваги трамбувача; l - довжина підошви трамбувача. Наведена формула одержана на підставі проведених експериментальних досліджень, для яких був виготовлений вібротрамбувач, де в якості приводу призначалися два мотор-вібратори ЭВ-63 (Фіг.2). Конструкція дозволяла змінювати розташування мотор-вібраторів відносно центральної осі інерції вібротрамбувача і визначати їх найкращу позицію по мірі ущільнення ґрунту і швидкості пересування механізму. В якості ґрунту використовувалася суміш наступного складу (Таблиця). Таблиця Найменування компоненту Глина Коксик Вода Гранулометричний склад, мм 0¸10 0¸8 Вміст, % 60 25 15 При проведенні дослідів реєструвалися товщина трамбованого шару, час трамбування, амплітуда коливань (у вертикальній і горизонтальній плоскостях), швидкість пересування трамбувача. Товщина трамбованого шару фіксувалася після кожного проходу гострим мірним проникним щупом. Траєкторії робочого органу - плити вібротрамбувача розраховувалися і будувалися за результатами вимірів вібраційних прискорень за допомогою апаратури «Брюль і К'єр». Траєкторії точок руху підошви трамбувача для випадку роботи верхнього вібратора показано на Фіг.3. Траєкторії точок руху підошви трамбівки для випадку роботи двох вібраторів показано на Фіг.4. Як позначили експериментальні дослідження, при правильній установці віброзбуджувачів відносно центру тяжіння системи, з урахуванням співвідношення маси і геометричних розмірів трамбувача, можна, працюючи двома вібраторами, проводити ущільнення ґрунту по його товщині, а працюючи одним вібратором зміцнювати його поверхню. Таким чином, в пропонованій конструкції вібротрамбувача забезпечується поєднання раціональних режимів трамбування і вібраційного руху. З метою забезпечення стійкого режиму самосинхронізації роботи вібраторів вібротрамбувача, їх можна підключити до мережі через частотний керований регулятор, що дозволяє врівноважувати кутові швидкості на валах вібратора. Бібліографічний список 1. В.А.Бауман, И.И.Быховский. Вибрационные машины и процессы в строительстве. - М: Высшая школа, 1977. - 255с. 2. Хархута Н.Я. Машины для уплотнения грунтов. - Л.: Машиностроение, 1973.-263с. 4
