Полімерна композиція

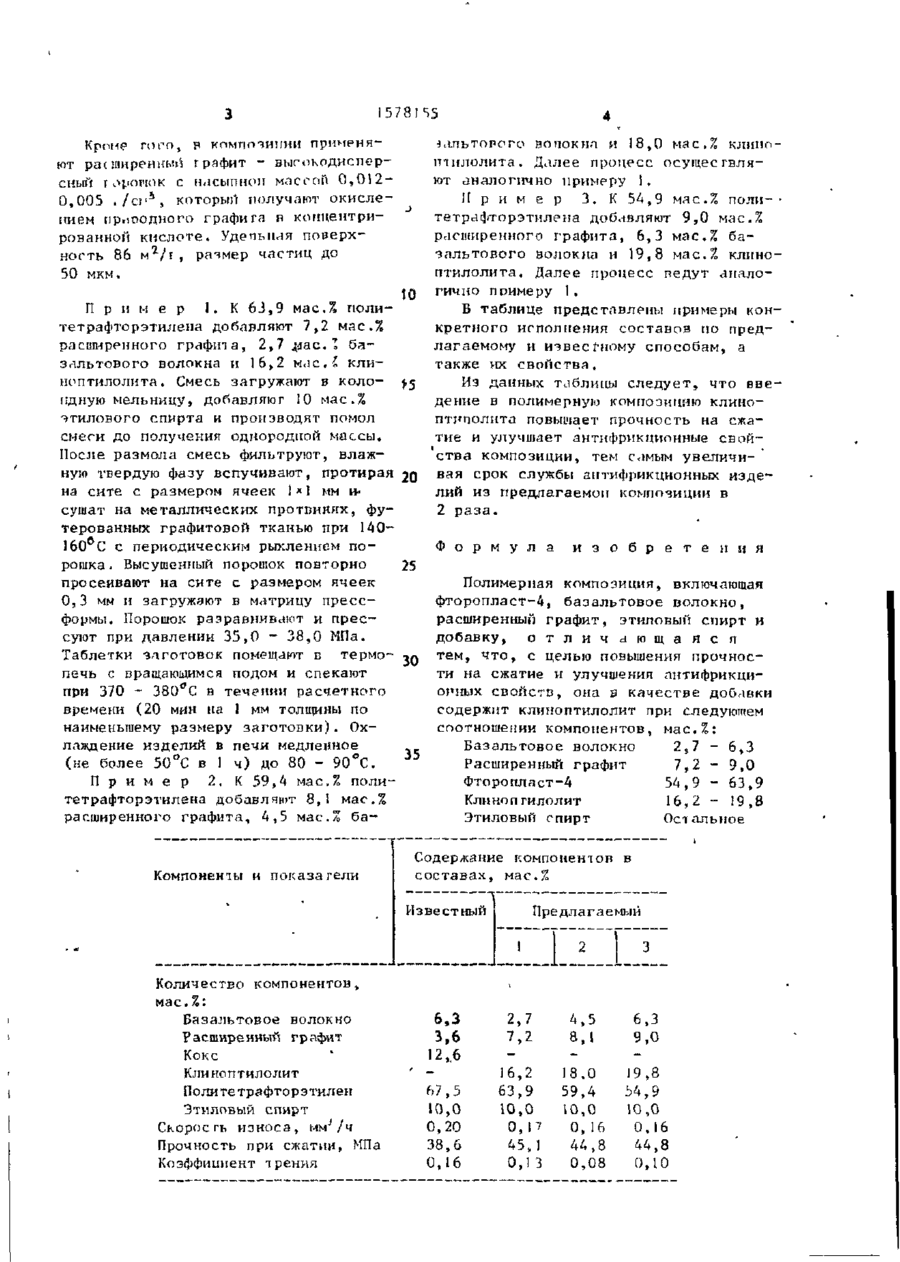

Изобретение относится к полимерным композициям для изготовления антифрикционных изделий. Изобретение позволяет увеличить прочность на ежа тие и улучшить антифрикционные свойства полимерной композиции путем добавки в композицию, включающую фторспласт-4, базальтовое волокно, расширенный графит и этиловый спирт, клиноптилолита при следующем соотношении компонентов, мае.%: базальтовое волокно 2,7-6,3; расширенный графит 7,29,0; фторопласт-4 54,9-63,9; клиноптилолит 16,2-19,8; этиловый спирт остальное. 1 табл. О Изобретение относится к полимерным композициям для изготовления антифрик ционных изделий. Цель изобретения - повышение прочности на сжатие и улучшение антифрикционных свойств композиции. В композиции применяют следующие материалы: фторопласт-4, супертонкое базальтовое волокно, которое получают при измельчении холста из ультрасупертонкого базальтового волокна, полученные после размола волокна имеют размеры 1-3 мкм, дл! на 150-300 мкм; порошок кокса получают помолом жирных коксующихся углей; клиноптилолит представляет собой кислотостойкий кремнеземистый природный цеолит общего состава: R(A10 a ) € (SiO^) 30 24Н 1 О, где R - Na *, К 4 , С а + + , идеализированОХ ный состав элементарной ячейки NaA(Al02)A (SiO2)3o 24H Z O. Типичная окисная формула (Na^,K )0*00 "хАІ^Оз І05і0 г 8Н 2 О, с содержанием, мас.%: K-jO 22 Na^O 1,0 CaO 2,5 70,0 ь 13,2 г ел ел насыпная плотность 700 кг/м 3 , твердость по Моосу 6, размер зерна после помола 1 - 3 мкм, удельная поверхность (согласно данных рентгенографического анализа) 1250 м 2 /г. I578IS5 Кроне гого. в композиции применяют расширенны:'! графит - выгокодисперсный і оршчок с насыпнеп массой 0,05 20,005 . / с г 5 , который получают окислением пр.тодного графи га п концентрированной кислоте. Удепьпая поверхность 86 м 2 / [ , размер частиц до 50 мкм. П р и м е р 1. К 63,9 мас.% политетрафторэтилена добавляют 7,2 мае.% расширенного графита, 2,7 .уас. * базальтового волокна и 16,2 мас.£ клииоптилолита. Смесь загружают в колоад ну ю мельницу, добавляют 10 мае.% этилового спирта и производят помол смеси до получения однородной массы. После размола смесь фильтруют, влажную твердую фазу вспучивают, протирая на сите с размером ячеек 1*1 мм исушат на металлических протпинях, футерованных графитовой тканью при 140160 С с периодическим рыхлением порошка. Высушенный порошок повторно просеивают на сите с размером ячеек 0,3 мм и загружают в матрицу прессформы. Порошок разравнивают и прессуют при давлении 35,0 - 38,0 МПа. Таблетки заготовок помещают в термопечь с вращающимся подом и спекают при 370 - 380°С в течении расчетного времени (20 мин на 1 мм толщины по наименьшему размеру заготовки). Охлаждение изделий в печи медленное (не более 50°С в 1 ч) до 80 - 90°С. 10 >5 20 зальторого во мокнл и 18,0 мае.% клиноптилолита. Далее процесс осуществляют аналогично примеру 1. П р и м е р 3. К 54,9 мае Л политетрафторэтилена добавляют 9,0 мае.% расширенного графита, 6,3 мас.% базальтового волокна и 19,8 мас.Я клиноптилолита. Далее процесс іїедут аналогично примеру 1. Б таблице представлены примеры конкретного исполнения составов по предлагаемому и извесгному способам, а также их свойства. Из данных таблицы следует, что введение в полимерную композицию клииоптиполита повышает прочность на сжатие и улучшает антифрикционные свойства композиции, тем самым увеличивая срок службы антифрикционных изделий из предлагаемой композиции в 2 раза. Ф о р м у л а и з о б р е т е н и я 25 Полимерная композиция, включающая фторопласт-4, базальтовое волокно, расширенный графит, этиловый спирт и добавку, о т л и ч а ю щ а я с я тем, ч т о , с целью повышения прочнос30 ти на сжатие и улучшения антифрикционных свойств, она s качестве добавки содержит клиноптилолит при следующем соотношении компонентов, мас.%: Базальтовое волокно 2,7 - 6,3 35 Расширенный графит 7,2 - 9,0 П р и м е р 2, К 59,4 мас.% полиФторопласт-4 54,9 - 63,9 тетрафторэтилена добавляют 8,1 мас.% Клинопгилолит 16,2 - 19,8 расширенного графита, 4,5 мае.Z баЭтиловый спирт Ост альное Компоненты и показатели • Содержание компонентов в составах, мае.% Известный Предлагаемый 3 Количество компонентов, мас,%: Базальтовое волокно Расширенным графит Кокс Клиноптилолит Политетрафторэтилен Этиловый спирт Скорое гь износа, M M J / Ч Прочность при сжатии, МПа Коэффициент т рения 6,3 3,6 12,6 f>7,5 10,0 0,20 38,6 0,16 2,7 16,2 63,9 10,0 0,17 45J 0,1 3 4,5 8,1 6,3 9,0 18,0 19,8 54,9 10,0 0,16 44,8 0,10 59,4 10,0 0, 16 44,8 0,08 J5781 55 Редактор М.Иедолуженко Составитель А.Пут цев Техред Л.Олнинык Корректор ^ Ч е Р н и Заказ 1890 Тираж 43 7 Подписное ВНИИЇЇИ Государственної о комитета по изобретениям и открытиям при ГКН1 CQCP 113035, Москва, Ж-35, Раушская н а б , , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул, Гагарина, 101
