Спосіб функціонування газових водонагрівачів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29061

Опубліковано: 10.01.2008

Автори: Вітюков Валентин Васильович, Полунін Михайло Михайлович, Валяєва Юлія Вікторівна

Завантажити PDF файл.

Формула / Реферат

Спосіб функціонування газових водонагрівачів, що полягає в регулюванні режимів спалювання палива і передачі енергії теплоносію шляхом формування єдиного теплового імпульсу, який відрізняється тим, що тепловий імпульс формують після проходження водою двох теплообмінних модулів, які ним включаються в роботу в протилежній відповідно напрямку руху води послідовності, одночасно виробляють механічний імпульсу руху холодної води, ним впливають на виконавчий механізм, яким примусово подають підігріте димовими газами повітря на другий по напрямку руху води модуль.

Текст

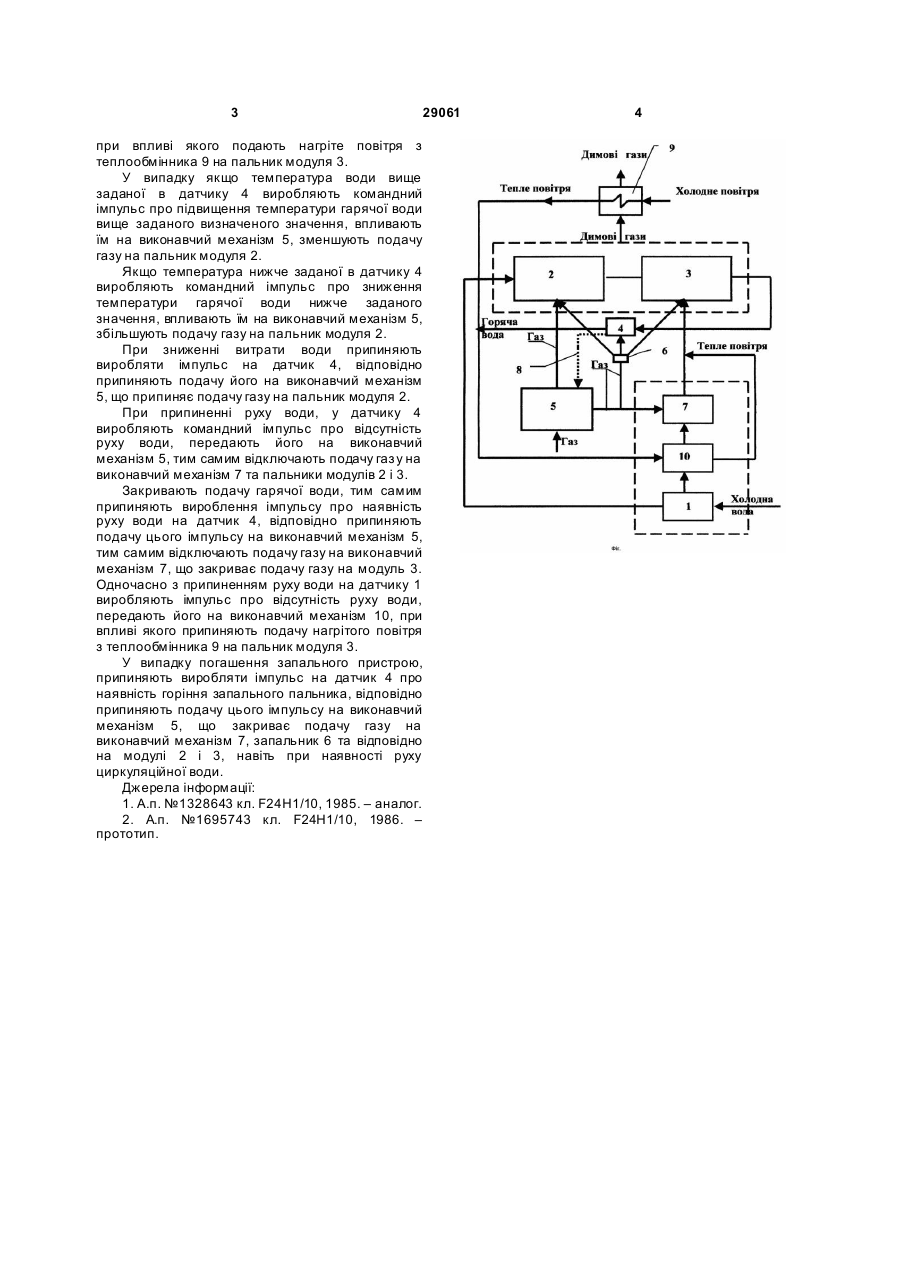

Спосіб функціонування газових водонагрівачів, що полягає в регулюванні режимів 3 29061 при впливі якого подають нагріте повітря з теплообмінника 9 на пальник модуля 3. У випадку якщо температура води вище заданої в датчику 4 виробляють командний імпульс про підвищення температури гарячої води вище заданого визначеного значення, впливають їм на виконавчий механізм 5, зменшують подачу газу на пальник модуля 2. Якщо температура нижче заданої в датчику 4 виробляють командний імпульс про зниження температури гарячої води нижче заданого значення, впливають їм на виконавчий механізм 5, збільшують подачу газу на пальник модуля 2. При зниженні витрати води припиняють виробляти імпульс на датчик 4, відповідно припиняють подачу його на виконавчий механізм 5, що припиняє подачу газу на пальник модуля 2. При припиненні руху води, у датчику 4 виробляють командний імпульс про відсутність руху води, передають його на виконавчий механізм 5, тим самим відключають подачу газ у на виконавчий механізм 7 та пальники модулів 2 і 3. Закривають подачу гарячої води, тим самим припиняють вироблення імпульсу про наявність руху води на датчик 4, відповідно припиняють подачу цього імпульсу на виконавчий механізм 5, тим самим відключають подачу газу на виконавчий механізм 7, що закриває подачу газу на модуль 3. Одночасно з припиненням руху води на датчику 1 виробляють імпульс про відсутність руху води, передають його на виконавчий механізм 10, при впливі якого припиняють подачу нагрітого повітря з теплообмінника 9 на пальник модуля 3. У випадку погашення запального пристрою, припиняють виробляти імпульс на датчик 4 про наявність горіння запального пальника, відповідно припиняють подачу цього імпульсу на виконавчий механізм 5, що закриває подачу газу на виконавчий механізм 7, запальник 6 та відповідно на модулі 2 і 3, навіть при наявності руху циркуляційної води. Джерела інформації: 1. А.п. №1328643 кл. F24Н1/10, 1985. – аналог. 2. А.п. №1695743 кл. F24Н1/10, 1986. – прототип. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Method of operetion of gas water heaters

Автори англійською

Polunin Mykhailo Mykhailovych, Vitiukov Valentyn Vasyliovych, Valiaieva Yulia Viktorivna

Назва патенту російською

Способ функционирования газовых водонагревателей

Автори російською

Полунин Михаил Михайлович, Витюков Валентин Васильевич, Валяева Юлия Викторовна

МПК / Мітки

МПК: F24H 1/10

Мітки: водонагрівачів, функціонування, спосіб, газових
