Конічна обгінна муфта
Номер патенту: 29068
Опубліковано: 16.10.2000
Автори: Петренко Петро Якович, Сороківський Олег Ігорович, Малащенко Володимир Олександрович
Формула / Реферат
Конічна обгінна муфта, що складається з двох півмуфт, одна із яких виконана у вигляді обойми, вставленої концентричне до другої півмуфти, причому на робочих поверхнях, що дотикаються, виконані дзеркально розміщені один відносно одного спіралеподібні пази, в які встановлено кульки, а на веденій півмуфті виконано кільцевий паз, спряжений зі спіралеподібними пазами, яка відрізняється тим, що робочі поверхні півмуфт виконані у вигляді зрізаних конусів, а кільцевий паз виконаний при основі повного конуса веденої півмуфти.
Текст

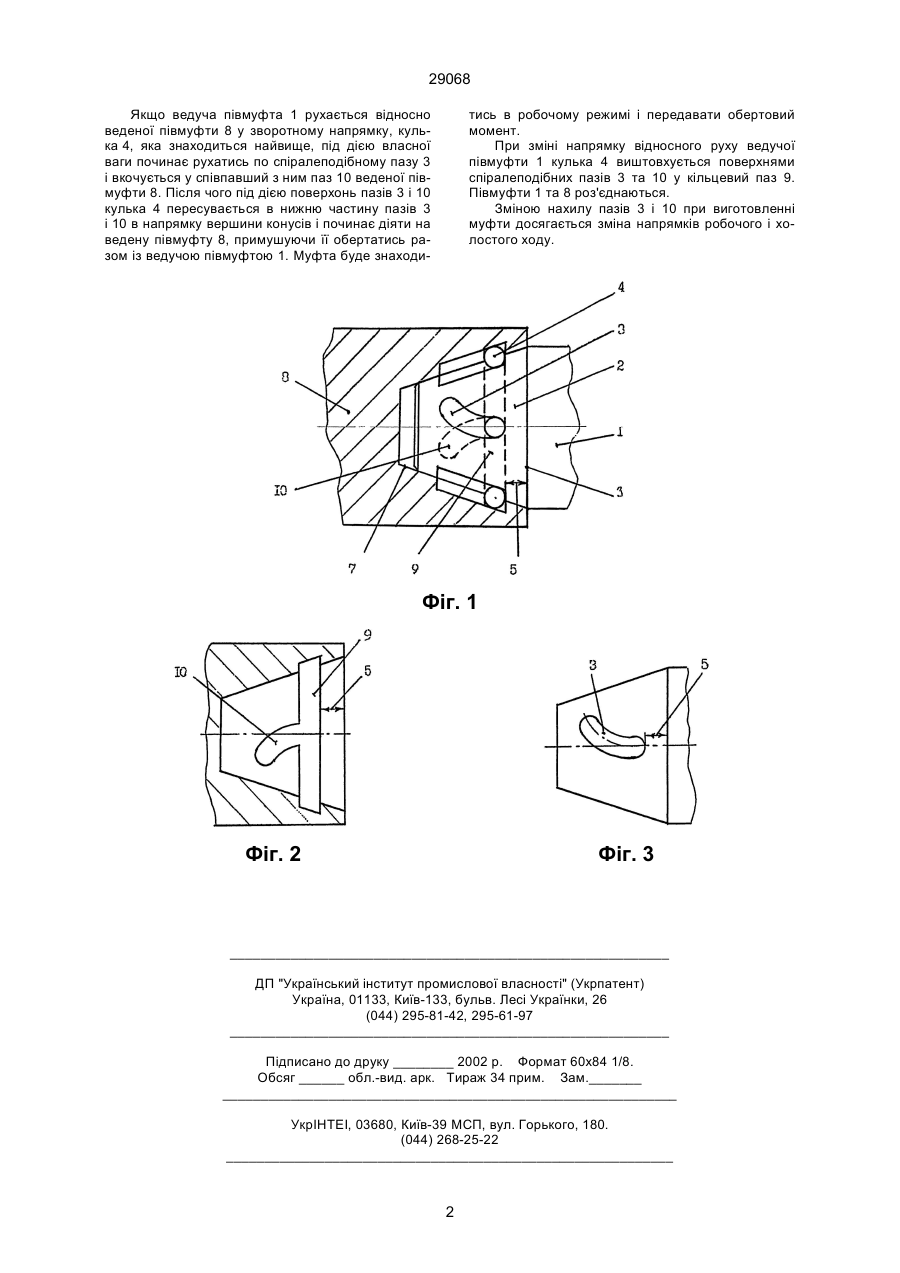

Конічна обгінна муфта, що складається з двох півмуфт, одна із яких виконана у вигляді обойми, 29068 Якщо ведуча півмуфта 1 рухається відносно веденої півмуфти 8 у зворотному напрямку, кулька 4, яка знаходиться найвище, під дією власної ваги починає рухатись по спіралеподібному пазу 3 і вкочується у співпавший з ним паз 10 веденої півмуфти 8. Після чого під дією поверхонь пазів 3 і 10 кулька 4 пересувається в нижню частину пазів 3 і 10 в напрямку вершини конусів і починає діяти на ведену півмуфту 8, примушуючи її обертатись разом із ведучою півмуфтою 1. Муфта буде знаходи тись в робочому режимі і передавати обертовий момент. При зміні напрямку відносного руху ведучої півмуфти 1 кулька 4 виштовхується поверхнями спіралеподібних пазів 3 та 10 у кільцевий паз 9. Півмуфти 1 та 8 роз'єднаються. Зміною нахилу пазів 3 і 10 при виготовленні муфти досягається зміна напрямків робочого і холостого ходу. Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCone freewheel clutch
Автори англійськоюMalaschenko Volodymyr Oleksandrovych, Petrenko Petro Yakovych, Sorokivskyi Oleh Ihorovych
Назва патенту російськоюКоническая обгонная муфта
Автори російськоюМалащенко Владимир Александрович, Петренко Петр Яковлевич, Сорокивский Олег Игоревич
МПК / Мітки
МПК: F16D 41/00
Мітки: муфта, обгінна, конічна
