З’єднання для труб

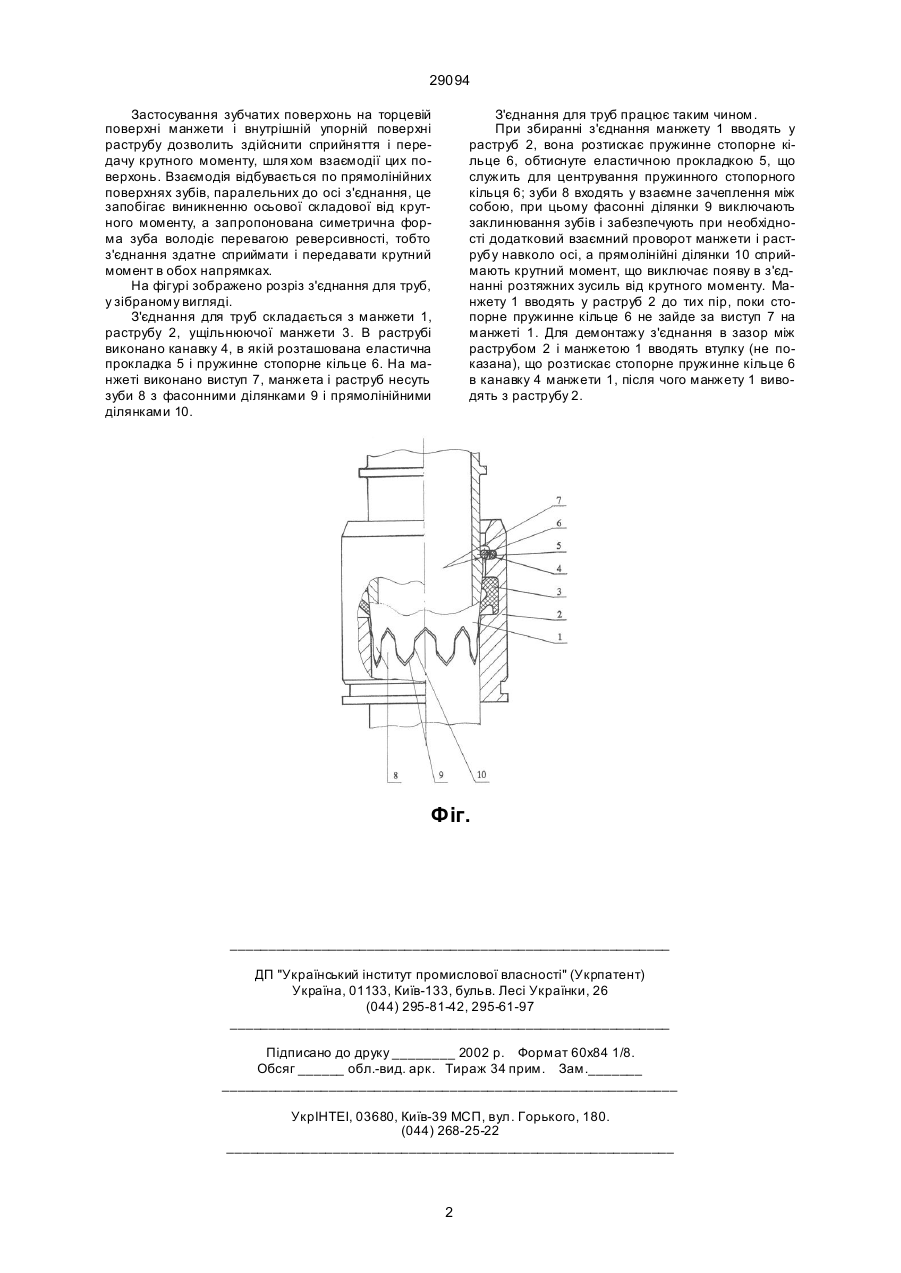

З'єднання для труб, яке містить раструб, манжету, ущільнюючу манжету і стопорне пружинне кільце, розміщене з зазором в канавці раструбу з еластичною прокладкою, яке відрізняється тим, що торцьова поверхня манжети і внутрішня упорна поверхня раструбу оснащені зубчатими поверхнями, які входять в зачеплення між собою. (19) (21) 98010050 (22) 06.01.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Шостаківський Ігор Іванович, Порайко Юрій Іванович, Литвин Ярослав Ми хайлович (73) ІВАНО-ФРАНКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І Г АЗУ 29094 Застосування зубчатих поверхонь на торцевій поверхні манжети і внутрішній упорній поверхні раструбу дозволить здійснити сприйняття і передачу крутного моменту, шля хом взаємодії цих поверхонь. Взаємодія відбувається по прямолінійних поверхнях зубів, паралельних до осі з'єднання, це запобігає виникненню осьової складової від крутного моменту, а запропонована симетрична форма зуба володіє перевагою реверсивності, тобто з'єднання здатне сприймати і передавати крутний момент в обох напрямках. На фігурі зображено розріз з'єднання для труб, у зібраному вигляді. З'єднання для труб складається з манжети 1, раструбу 2, ущільнюючої манжети 3. В раструбі виконано канавку 4, в якій розташована еластична прокладка 5 і пружинне стопорне кільце 6. На манжеті виконано виступ 7, манжета і раструб несуть зуби 8 з фасонними ділянками 9 і прямолінійними ділянками 10. З'єднання для труб працює таким чином. При збиранні з'єднання манжету 1 вводять у раструб 2, вона розтискає пружинне стопорне кільце 6, обтиснуте еластичною прокладкою 5, що служить для центрування пружинного стопорного кільця 6; зуби 8 входять у взаємне зачеплення між собою, при цьому фасонні ділянки 9 виключають заклинювання зубів і забезпечують при необхідності додатковий взаємний проворот манжети і раструбу навколо осі, а прямолінійні ділянки 10 сприймають крутний момент, що виключає появу в з'єднанні розтяжних зусиль від крутного моменту. Манжету 1 вводять у раструб 2 до тих пір, поки стопорне пружинне кільце 6 не зайде за виступ 7 на манжеті 1. Для демонтажу з'єднання в зазор між раструбом 2 і манжетою 1 вводять втулку (не показана), що розтискає стопорне пружинне кільце 6 в канавку 4 манжети 1, після чого манжету 1 виводять з раструбу 2. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
