Установка сухого гасіння коксу

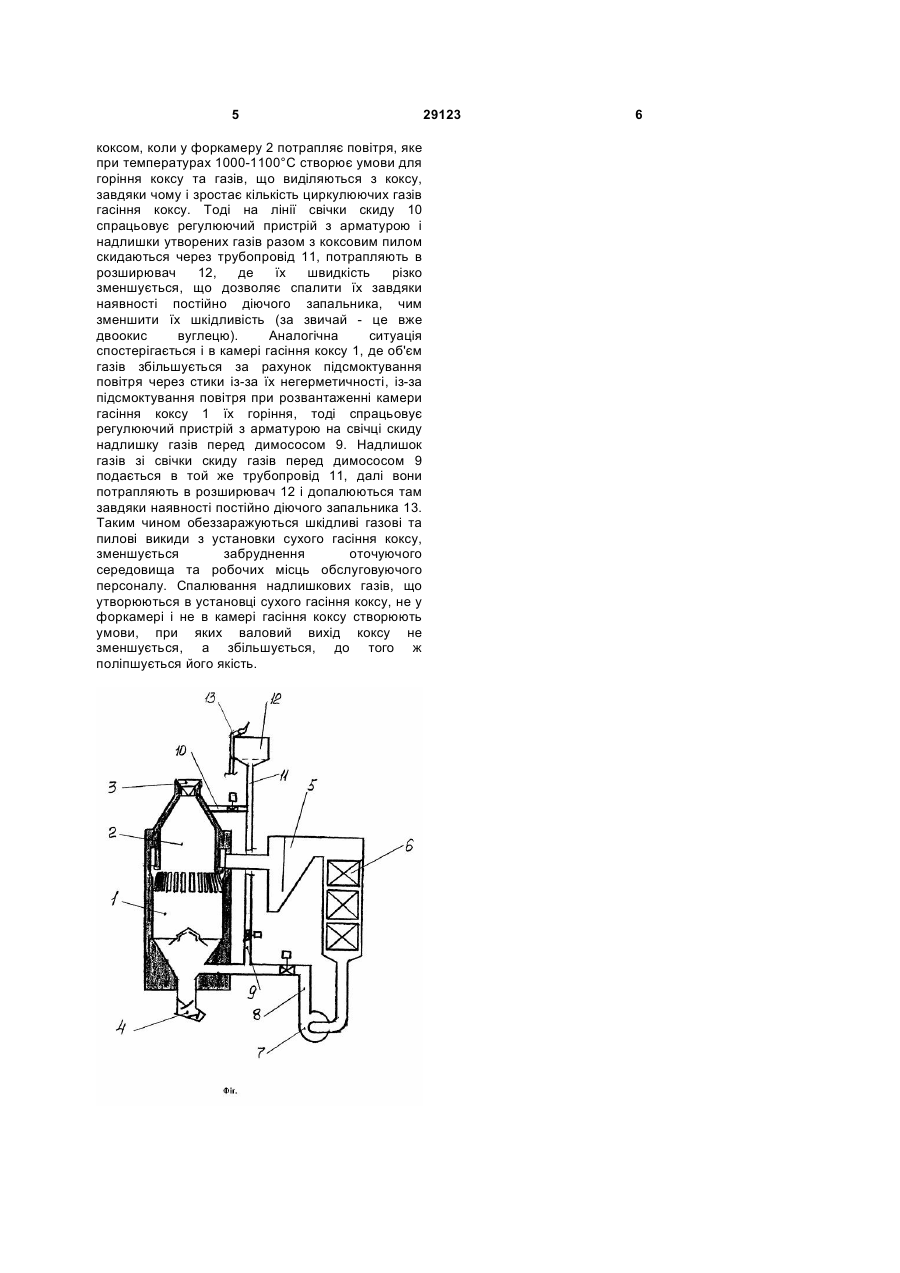

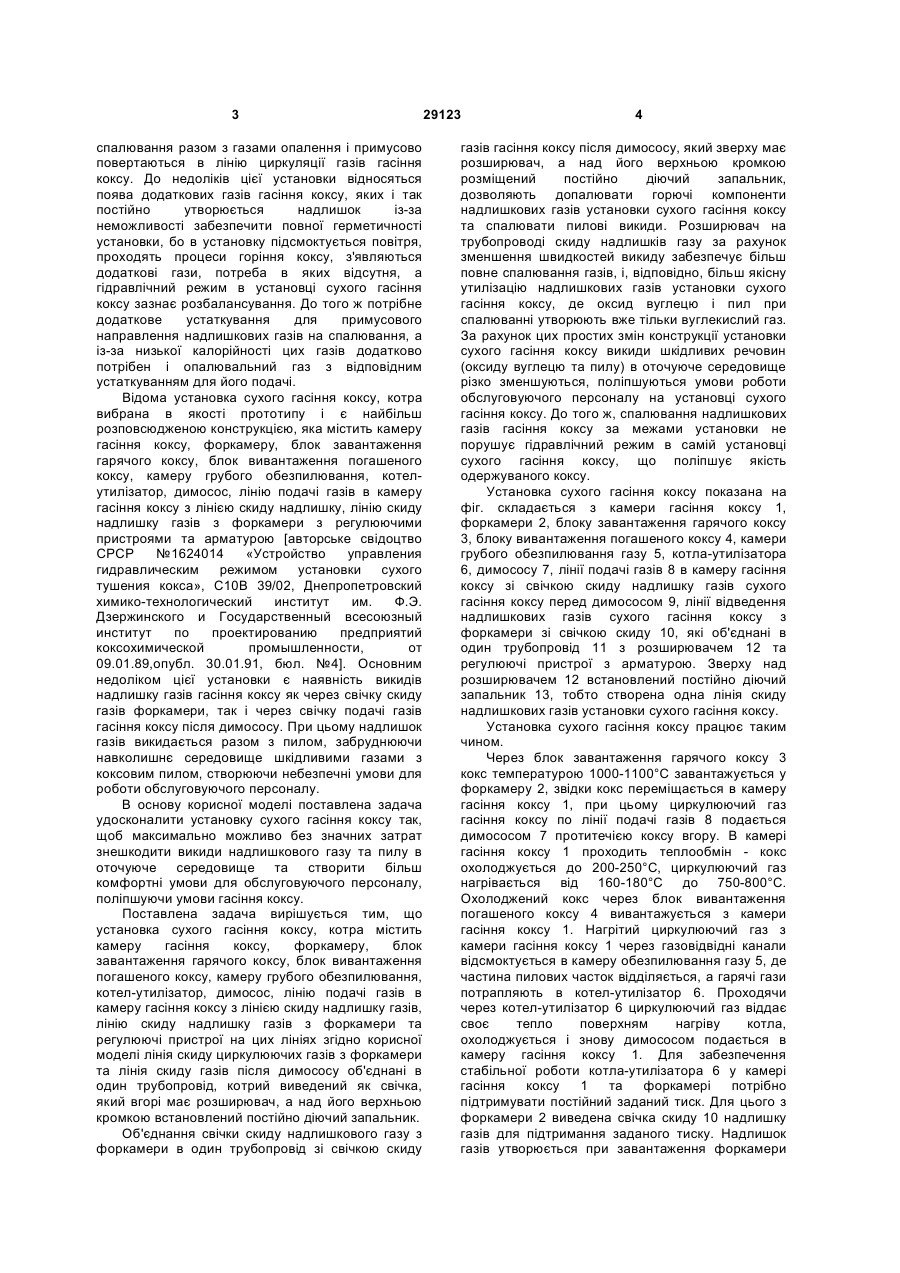

Установка сухого гасіння коксу, що містить камеру гасіння коксу, форкамеру, блок завантаження гарячого коксу, блок вивантаження погашеного коксу, камеру грубого знепилювання, котел-утилізатор, димосос, лінію подачі газів в камеру гасіння коксу з лінією скидання надлишку, лінію скидання надлишку газів з форкамери та регулюючі пристрої на цих лініях, яка відрізняється тим, що лінія скидання циркулюючих газів з форкамери та лінія скидання газів після димососа об'єднані в один трубопровід, який виведений як свічка, що угорі має розширник, а над його верхньою кромкою встановлений постійно діючий запальник. (19) (21) u200705954 (22) 29.05.2007 (24) 10.01.2008 (72) ЛУК'ЯНИЦЯ ВОЛОДИМИР ФЕДОРОВИЧ, UA, БОРЗЕНКО ВОЛОДИМИР АНАТОЛЬОВИЧ, UA, ВОРІТНИЙ МИКОЛА ОЛЕКСАНДРОВИЧ, UA, КЛЕШНЯ ГРИГОРІЙ ГРИГОРОВИЧ, UA, ХРИСТИНКО БОРИС МИКОЛАЙОВИЧ, UA, СБЕЖНЄВ ОЛЕКСАНДР АНАТОЛЬОВИЧ, UA, ХУДОКОРМОВ АНДРІЙ ПЕТРОВИЧ, UA, ФІДЧУНОВ ОЛЕКСІЙ ЛЕОНІДОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "АВДІЇВСЬКИЙ КОКСОХІМІЧНИЙ ЗАВОД", UA (56) 3 спалювання разом з газами опалення і примусово повертаються в лінію циркуляції газів гасіння коксу. До недоліків цієї установки відносяться поява додаткових газів гасіння коксу, яких і так постійно утворюється надлишок із-за неможливості забезпечити повної герметичності установки, бо в установку підсмоктується повітря, проходять процеси горіння коксу, з'являються додаткові гази, потреба в яких відсутня, а гідравлічний режим в установці сухого гасіння коксу зазнає розбалансування. До того ж потрібне додаткове устаткування для примусового направлення надлишкових газів на спалювання, а із-за низької калорійності цих газів додатково потрібен і опалювальний газ з відповідним устаткуванням для його подачі. Відома установка сухого гасіння коксу, котра вибрана в якості прототипу і є найбільш розповсюдженою конструкцією, яка містить камеру гасіння коксу, форкамеру, блок завантаження гарячого коксу, блок вивантаження погашеного коксу, камеру грубого обезпилювання, котелутилізатор, димосос, лінію подачі газів в камеру гасіння коксу з лінією скиду надлишку, лінію скиду надлишку газів з форкамери з регулюючими пристроями та арматурою [авторське свідоцтво СРСР №1624014 «Устройство управления гидравлическим режимом установки сухого тушения кокса», С10В 39/02, Днепропетровский химико-технологический институт им. Ф.Э. Дзержинского и Государственный всесоюзный институт по проектированию предприятий коксохимической промышленности, от 09.01.89,опубл. 30.01.91, бюл. №4]. Основним недоліком цієї установки є наявність викидів надлишку газів гасіння коксу як через свічку скиду газів форкамери, так і через свічку подачі газів гасіння коксу після димососу. При цьому надлишок газів викидається разом з пилом, забруднюючи навколишнє середовище шкідливими газами з коксовим пилом, створюючи небезпечні умови для роботи обслуговуючого персоналу. В основу корисної моделі поставлена задача удосконалити установку сухого гасіння коксу так, щоб максимально можливо без значних затрат знешкодити викиди надлишкового газу та пилу в оточуюче середовище та створити більш комфортні умови для обслуговуючого персоналу, поліпшуючи умови гасіння коксу. Поставлена задача вирішується тим, що установка сухого гасіння коксу, котра містить камеру гасіння коксу, форкамеру, блок завантаження гарячого коксу, блок вивантаження погашеного коксу, камеру грубого обезпилювання, котел-утилізатор, димосос, лінію подачі газів в камеру гасіння коксу з лінією скиду надлишку газів, лінію скиду надлишку газів з форкамери та регулюючі пристрої на цих лініях згідно корисної моделі лінія скиду циркулюючих газів з форкамери та лінія скиду газів після димососу об'єднані в один трубопровід, котрий виведений як свічка, який вгорі має розширювач, а над його верхньою кромкою встановлений постійно діючий запальник. Об'єднання свічки скиду надлишкового газу з форкамери в один трубопровід зі свічкою скиду 29123 4 газів гасіння коксу після димососу, який зверху має розширювач, а над його верхньою кромкою розміщений постійно діючий запальник, дозволяють допалювати горючі компоненти надлишкових газів установки сухого гасіння коксу та спалювати пилові викиди. Розширювач на трубопроводі скиду надлишків газу за рахунок зменшення швидкостей викиду забезпечує більш повне спалювання газів, і, відповідно, більш якісну утилізацію надлишкових газів установки сухого гасіння коксу, де оксид вуглецю і пил при спалюванні утворюють вже тільки вуглекислий газ. За рахунок цих простих змін конструкції установки сухого гасіння коксу викиди шкідливих речовин (оксиду вуглецю та пилу) в оточуюче середовище різко зменшуються, поліпшуються умови роботи обслуговуючого персоналу на установці сухого гасіння коксу. До того ж, спалювання надлишкових газів гасіння коксу за межами установки не порушує гідравлічний режим в самій установці сухого гасіння коксу, що поліпшує якість одержуваного коксу. Установка сухого гасіння коксу показана на фіг. складається з камери гасіння коксу 1, форкамери 2, блоку завантаження гарячого коксу 3, блоку вивантаження погашеного коксу 4, камери грубого обезпилювання газу 5, котла-утилізатора 6, димососу 7, лінії подачі газів 8 в камеру гасіння коксу зі свічкою скиду надлишку газів сухого гасіння коксу перед димососом 9, лінії відведення надлишкових газів сухого гасіння коксу з форкамери зі свічкою скиду 10, які об'єднані в один трубопровід 11 з розширювачем 12 та регулюючі пристрої з арматурою. Зверху над розширювачем 12 встановлений постійно діючий запальник 13, тобто створена одна лінія скиду надлишкових газів установки сухого гасіння коксу. Установка сухого гасіння коксу працює таким чином. Через блок завантаження гарячого коксу 3 кокс температурою 1000-1100°С завантажується у форкамеру 2, звідки кокс переміщається в камеру гасіння коксу 1, при цьому циркулюючий газ гасіння коксу по лінії подачі газів 8 подається димососом 7 протитечією коксу вгору. В камері гасіння коксу 1 проходить теплообмін - кокс охолоджується до 200-250°С, циркулюючий газ нагрівається від 160-180°С до 750-800°С. Охолоджений кокс через блок вивантаження погашеного коксу 4 вивантажується з камери гасіння коксу 1. Нагрітий циркулюючий газ з камери гасіння коксу 1 через газовідвідні канали відсмоктується в камеру обезпилювання газу 5, де частина пилових часток відділяється, а гарячі гази потрапляють в котел-утилізатор 6. Проходячи через котел-утилізатор 6 циркулюючий газ віддає своє тепло поверхням нагріву котла, охолоджується і знову димососом подається в камеру гасіння коксу 1. Для забезпечення стабільної роботи котла-утилізатора 6 у камері гасіння коксу 1 та форкамері потрібно підтримувати постійний заданий тиск. Для цього з форкамери 2 виведена свічка скиду 10 надлишку газів для підтримання заданого тиску. Надлишок газів утворюється при завантаження форкамери 5 коксом, коли у форкамеру 2 потрапляє повітря, яке при температурах 1000-1100°С створює умови для горіння коксу та газів, що виділяються з коксу, завдяки чому і зростає кількість циркулюючих газів гасіння коксу. Тоді на лінії свічки скиду 10 спрацьовує регулюючий пристрій з арматурою і надлишки утворених газів разом з коксовим пилом скидаються через трубопровід 11, потрапляють в розширювач 12, де їх швидкість різко зменшується, що дозволяє спалити їх завдяки наявності постійно діючого запальника, чим зменшити їх шкідливість (за звичай - це вже двоокис вуглецю). Аналогічна ситуація спостерігається і в камері гасіння коксу 1, де об'єм газів збільшується за рахунок підсмоктування повітря через стики із-за їх негерметичності, із-за підсмоктування повітря при розвантаженні камери гасіння коксу 1 їх горіння, тоді спрацьовує регулюючий пристрій з арматурою на свічці скиду надлишку газів перед димососом 9. Надлишок газів зі свічки скиду газів перед димососом 9 подається в той же трубопровід 11, далі вони потрапляють в розширювач 12 і допалюються там завдяки наявності постійно діючого запальника 13. Таким чином обеззаражуються шкідливі газові та пилові викиди з установки сухого гасіння коксу, зменшується забруднення оточуючого середовища та робочих місць обслуговуючого персоналу. Спалювання надлишкових газів, що утворюються в установці сухого гасіння коксу, не у форкамері і не в камері гасіння коксу створюють умови, при яких валовий вихід коксу не зменшується, а збільшується, до того ж поліпшується його якість. 29123 6
