Пристрій для заміру параметрів шліцевих валів

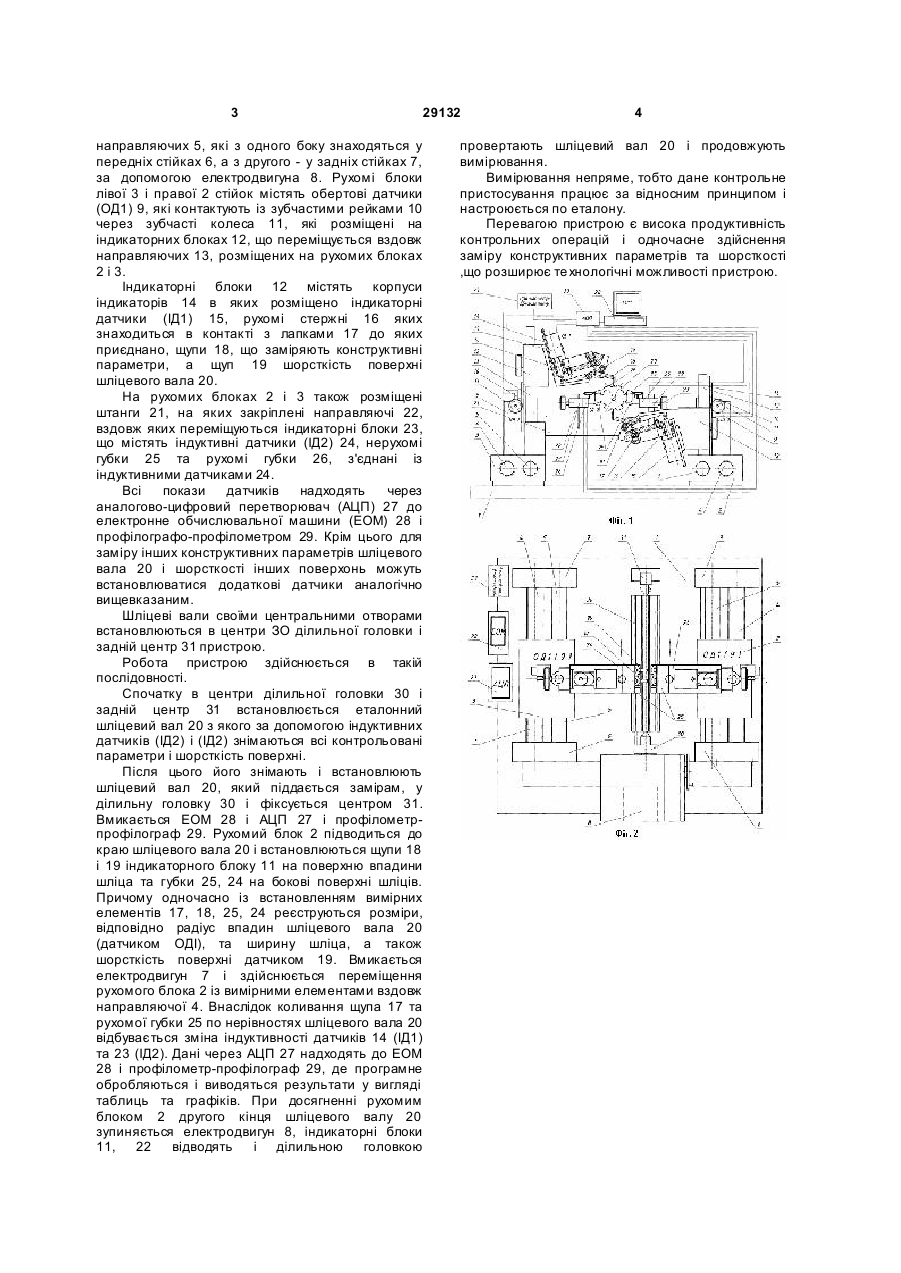

Пристрій для заміру параметрів шліцевих валів, який виконаний у вигляді плити, стійки, ділильної головки, приводу, індикаторних головок, механізмів установлення і переміщення задньої 3 29132 направляючих 5, які з одного боку знаходяться у передніх стійках 6, а з другого - у задніх стійках 7, за допомогою електродвигуна 8. Рухомі блоки лівої 3 і правої 2 стійок містять обертові датчики (ОД1) 9, які контактують із зубчастими рейками 10 через зубчасті колеса 11, які розміщені на індикаторних блоках 12, що переміщується вздовж направляючих 13, розміщених на рухомих блоках 2 і 3. Індикаторні блоки 12 містять корпуси індикаторів 14 в яких розміщено індикаторні датчики (IД1) 15, рухомі стержні 16 яких знаходиться в контакті з лапками 17 до яких приєднано, щупи 18, що заміряють конструктивні параметри, а щуп 19 шорсткість поверхні шліцевого вала 20. На рухомих блоках 2 і 3 також розміщені штанги 21, на яких закріплені направляючі 22, вздовж яких переміщуються індикаторні блоки 23, що містять індуктивні датчики (ІД2) 24, нерухомі губки 25 та рухомі губки 26, з'єднані із індуктивними датчиками 24. Всі покази датчиків надходять через аналогово-цифровий перетворювач (АЦП) 27 до електронне обчислювальної машини (ЕОМ) 28 і профілографо-профілометром 29. Крім цього для заміру інших конструктивних параметрів шліцевого вала 20 і шорсткості інших поверхонь можуть встановлюватися додаткові датчики аналогічно вищевказаним. Шліцеві вали своїми центральними отворами встановлюються в центри ЗО ділильної головки і задній центр 31 пристрою. Робота пристрою здійснюється в такій послідовності. Спочатку в центри ділильної головки 30 і задній центр 31 встановлюється еталонний шліцевий вал 20 з якого за допомогою індуктивних датчиків (ІД2) і (ІД2) знімаються всі контрольовані параметри і шорсткість поверхні. Після цього його знімають і встановлюють шліцевий вал 20, який піддається замірам, у ділильну головку 30 і фіксується центром 31. Вмикається ЕОМ 28 і АЦП 27 і профілометрпрофілограф 29. Рухомий блок 2 підводиться до краю шліцевого вала 20 і встановлюються щупи 18 і 19 індикаторного блоку 11 на поверхню впадини шліца та губки 25, 24 на бокові поверхні шліців. Причому одночасно із встановленням вимірних елементів 17, 18, 25, 24 реєструються розміри, відповідно радіус впадин шліцевого вала 20 (датчиком ОДІ), та ширину шліца, а також шорсткість поверхні датчиком 19. Вмикається електродвигун 7 і здійснюється переміщення рухомого блока 2 із вимірними елементами вздовж направляючої 4. Внаслідок коливання щупа 17 та рухомої губки 25 по нерівностях шліцевого вала 20 відбувається зміна індуктивності датчиків 14 (IД1) та 23 (ІД2). Дані через АЦП 27 надходять до ЕОМ 28 і профілометр-профілограф 29, де програмне обробляються і виводяться результати у вигляді таблиць та графіків. При досягненні рухомим блоком 2 другого кінця шліцевого валу 20 зупиняється електродвигун 8, індикаторні блоки 11, 22 відводять і ділильною головкою 4 провертають шліцевий вал 20 і продовжують вимірювання. Вимірювання непряме, тобто дане контрольне пристосування працює за відносним принципом і настроюється по еталону. Перевагою пристрою є висока продуктивність контрольних операцій і одночасне здійснення заміру конструктивних параметрів та шорсткості ,що розширює те хнологічні можливості пристрою.
