Установка для магнітно-імпульсної обробки металів серією імпульсів
Номер патенту: 29175
Опубліковано: 10.01.2008
Автори: Хавін Валерій Львович, Бондаренко Олександр Юрійович, Лавінський Володимир Іванович, Батигін Юрій Вікторович
Формула / Реферат
Установка для магнітно-імпульсної обробки металів серією імпульсів, що містить зарядний пристрій, ємнісний накопичувач енергії, захисний пристрій, розрядник і індуктор-інструмент, послідовно включені в розрядний контур накопичувача енергії, яка відрізняється тим, що у зарядний та розрядний контури вміщені лічильник - задатчик числа імпульсів і трансформатор, які регулюють кількість циклів заряд-розряд і величину амплітуди електромагнітного імпульсу, що генерується, за час обробки деталі.
Текст

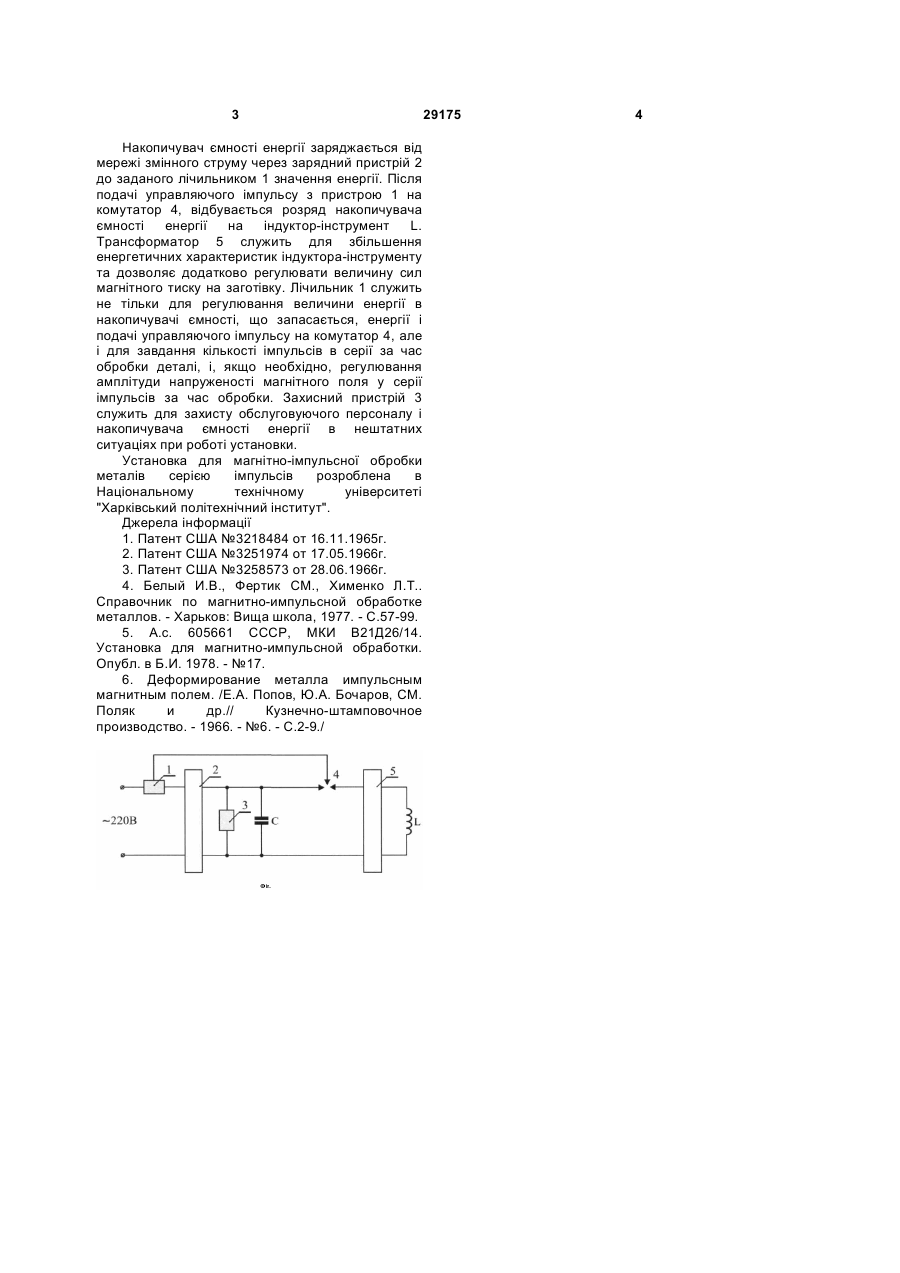

Установка для магнітно-імпульсної обробки металів серією імпульсів, що містить зарядний пристрій, ємнісний накопичувач енергії, захисний пристрій, розрядник і індуктор-інструмент, послідовно включені в розрядний контур накопичувача енергії, яка відрізняється тим, що у зарядний та розрядний контури вміщені лічильник - задатчик числа імпульсів і трансформатор, які регулюють кількість циклів заряд-розряд і величину амплітуди електромагнітного імпульсу, що генерується, за час обробки деталі. (19) (21) u200707813 (22) 11.07.2007 (24) 10.01.2008 (72) БАТИГІН ЮРІЙ ВІКТОРОВИЧ, UA, БОНДАРЕНКО ОЛЕКСАНДР ЮРІЙОВИЧ, UA, ЛАВІНСЬКИЙ ВОЛОДИМИР ІВАНОВИЧ, UA, ХАВІН ВАЛЕРІЙ ЛЬВОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 Накопичувач ємності енергії заряджається від мережі змінного струму через зарядний пристрій 2 до заданого лічильником 1 значення енергії. Після подачі управляючого імпульсу з пристрою 1 на комутатор 4, відбувається розряд накопичувача ємності енергії на індуктор-інструмент L. Трансформатор 5 служить для збільшення енергетичних характеристик індуктора-інструменту та дозволяє додатково регулювати величину сил магнітного тиску на заготівку. Лічильник 1 служить не тільки для регулювання величини енергії в накопичувачі ємності, що запасається, енергії і подачі управляючого імпульсу на комутатор 4, але і для завдання кількості імпульсів в серії за час обробки деталі, і, якщо необхідно, регулювання амплітуди напруженості магнітного поля у серії імпульсів за час обробки. Захисний пристрій 3 служить для захисту обслуговуючого персоналу і накопичувача ємності енергії в нештатних ситуаціях при роботі установки. Установка для магнітно-імпульсної обробки металів серією імпульсів розроблена в Національному технічному університеті "Харківський політехнічний інститут". Джерела інформації 1. Патент США №3218484 от 16.11.1965г. 2. Патент США №3251974 от 17.05.1966г. 3. Патент США №3258573 от 28.06.1966г. 4. Белый И.В., Фертик СМ., Хименко Л.Т.. Справочник по магнитно-импульсной обработке металлов. - Харьков: Вища школа, 1977. - С.57-99. 5. А.с. 605661 СССР, МКИ В21Д26/14. Установка для магнитно-импульсной обработки. Опубл. в Б.И. 1978. - №17. 6. Деформирование металла импульсным магнитным полем. /Е.А. Попов, Ю.А. Бочаров, СМ. Поляк и др.// Кузнечно-штамповочное производство. - 1966. - №6. - С.2-9./ 29175 4
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for magnetic-pulse metal treatment by pulse train
Автори англійськоюBatyhin Yurii Viktorovych, Bondarenko Oleksandr Yuriiovych, Lavinskyi Volodymyr Ivanovych, Khavin Valerii Lvovych
Назва патенту російськоюУстановка для магнитно-импульсной обработки металлов серией импульсов
Автори російськоюБатыгин Юрий Викторович, Бондаренко Александр Юрьевич, Лавинский Владимир Иванович, Хавин Валерий Львович
МПК / Мітки
МПК: B21D 26/14
Мітки: металів, обробки, імпульсів, установка, магнітно-імпульсної, серією
Код посилання
<a href="https://ua.patents.su/2-29175-ustanovka-dlya-magnitno-impulsno-obrobki-metaliv-seriehyu-impulsiv.html" target="_blank" rel="follow" title="База патентів України">Установка для магнітно-імпульсної обробки металів серією імпульсів</a>
