Разрядний пристрій для магнітно-імпульсної обробки та зварювання металів

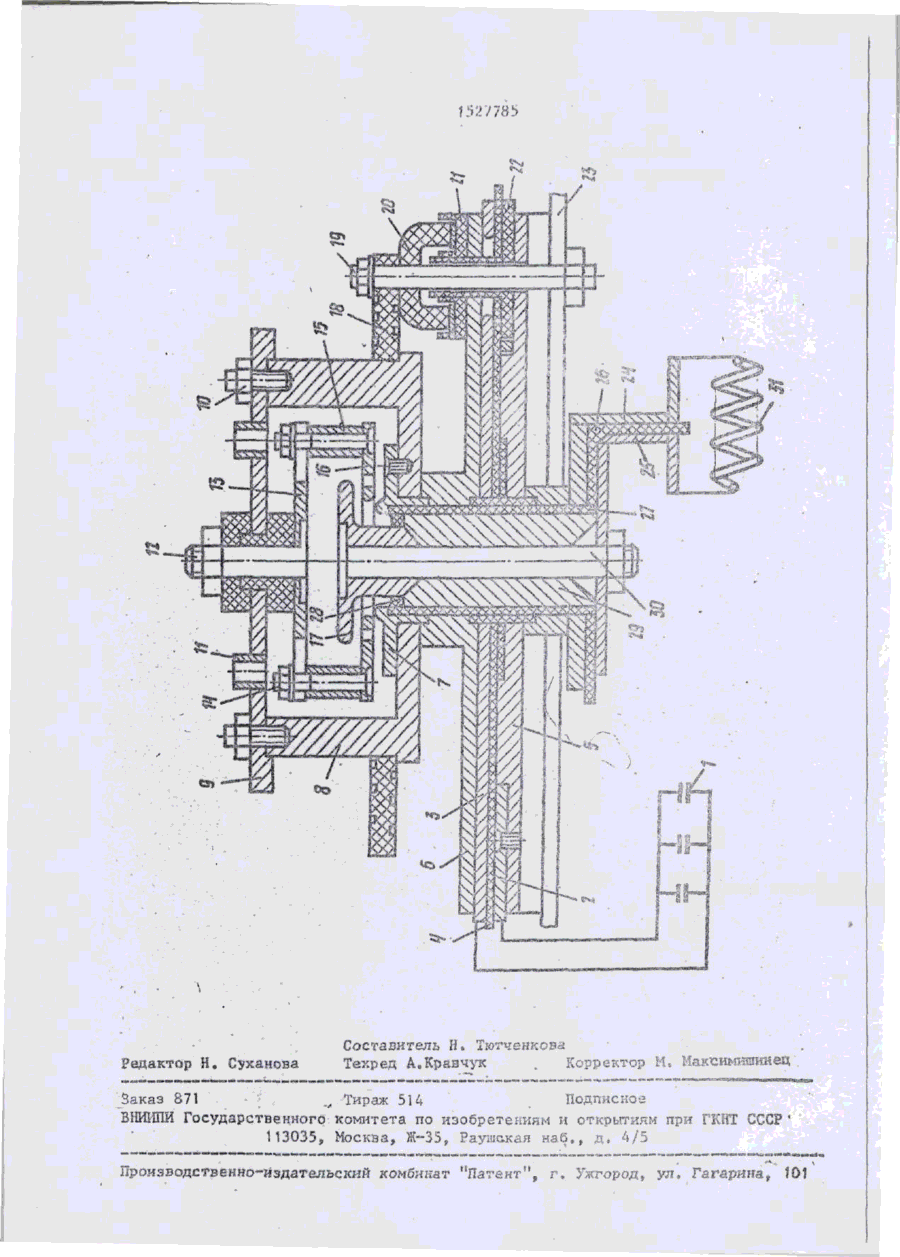

Изобретение относится к области обработки и сварки металлов сильными магнитными полями н является усовершенствованием изобретения, описанного в авт.св. № 12 72560, Целью изобретения является расширение технологических возможностей магнитноимпульсных установок и повышение ресурса их работы. Разрядное устройство для магнитноимпульсной обработки и сварки металлов снабжєно малоиндуктивной плоской ошиновкой. Рабочий электрод выполнен с кольцевым выступом, отражаюїднм плазму н увеличивающим ресурс работы изоляции. На коническом внутреннем фланце изоляционной втулки выполняется кольцевая проточка, позволяющая производить работу на более высоком напряжении , Кольцо поджигающего электрода выполнено из двух частей, перемещающихся встречно для стабилизации какала разряда, 1 ил. Изобретение относится к области обработки и сварки металлов сильными магнитными полями, может быть использовано в области машиностроения и электротехнической промышленности, связанной с коммутацией больших по величине импульсных токов для 700 кА, и является усовершенствованием изобретения,описанного в авт.св.№ 1272560. Целью изобретения является расширение технологических возможностей магнитноимпульсных установок и повышение ресурса их работы путем уменьшения индуктивности разрядника и улуч- і шения его электродинамических свойств с использованием малоиндуктивной плоской ошиновки конденсаторной батареи. На чертеже показан предлагаемый . разрядник. Конденсаторная батарея 1 магнитноимпульсной установки с помощью плоской ошиновки 2,3 через изоляционную прокладку 4 крепится к корпусу 5 разрядника и его сборному электроду 6, который с помощью резьбы крепится к первому рабочему электроду 7, Последний винтами крепится к корпусу 8 разрядной камеры, которая закрывается крыикой 9 и крепится к ней винтами 10. В крышке предусмотрены вентиляционные каналы 11, которые позволяют де (21) 3968897/27 (22) 28.10.85 (71) Институт электросварки t им. Е.О. Патана (72) Д.А.. Дудко и В.А. Чудаков (53) 621.791.12(088.8) газировать разрядную камеру и одновременно охлаждать рабочие электроды. К крышке крепится через изоляционные втулки стяжным винтом 12 опорный диск 13 с продольными пазами, по которым перемещается винт 14 с надетой на него втулкой 15, позволяющей устанавливать строгий зазор электрода 16 поджига, ВЫПОЛНенНОГО ИЗ ДВУХ ПОЛуКОЛеЦ, fQ конденсаторной батареи 1. Таким образом работает динамически стош-ая сие™ тема разрядника, позволяющая производить коммутацию токов, до 700 кА при минимальной эрозии слектродоэ. Выполнение диэлектрической втулки 27 с кольцевой проточкой на конической поверхности увеличивает ресурс работы и позволяет производить работу на более высоком напряжении, так как увеличивается поверхностное сопротивление изоляции. Выполнение поджигающего электрода 16 из двух полуколецэ крепящихся на опорном диске 13' четырьмя винтами 14 и втулками 15, позволяет производить перемещение двух полуколец поджигающего электрода по мера их эрозии, увеличивая тем самым ресурс их работы и стабилизируя канал разряда» Снабжение электрода 7 отражателем плазмы, который выполнен в виде кольцевого выступа на его торцовой поверхности, обращенной к второму рабочему электроду 17, со стороны внутреннего диаметра, увеличивает ресурс ИЗОЛЯЦИЙ, Использование плоской ошиновкой 2, 3 позволяет снизить индуктивность в 2 раза по сравнению с использованием коаксиального кабеля. Кроме того плоская ошиновка является более дешезой и доступной. относительно второго рабочего электрода 17. Разрядная камера выполняется,с выступом, на который опирается изоляционный диск 18 э стягиваемый винтом 19 fs через изоляционные втулки 20 в 21,22 с корпусом 23 магнитнокмпулвсной установки. Для электрической малонндуктивноп Связи канала разряда служат токосъемные пластины 24 и 25,. которые 20 разделены менду собой диэлектрической прокладкой 26 и изоляционной втулкой 27. В последней в торцовой части выполняется конический переход 28 с к (кольцевой проточкой, которая поэвсля- 25 ет повысить рабочее напряжение на электродах разрядника и одновременно увеличить ресурс работы этой изоляционной втулки. Внутрвяяя часть конического перехода 28 примыкает к токо- ^Q передающему элементу 29$ электрически связанному стяжным болтйм 30 с вторым рабочим электродом 17» Цепь разряда конденсаторной батареи с по-' Формула и з о б р е т е н и я мощью разрядника замыкается на рабо- 3 5 чий орган - индуктор 3 1 , который и Разрядное устройство для магнитнопроизводит сварку или обработку меимпульсной обработки и сварки металталлических деталей. лов по авт.ев, № 1272560;, о т л и ч аю ц з е с я тем, что, с целью расшиРаботает устройство следующим об- дО рения технологических возможностей и повышения долговечности магнитноим" •разом. пульсных установок, оно снабжено смонПосле заряда конденсаторной бататированной на корпусе разрядника плосреи 1 до заданного рабочего напряжекой ошкнозкой и закрепленным на разния подается импультс подвига на электрядной камере изоляционным дискОм9 род 16', который производит ионизацию 45 на коническом, внутреннем фланце изолявоздушного промежутка между рабочими ционной втулки выполнена по крайней электродами 7 и 17. Замыкается с помере одна кольцевая проточна, фланец мощью плазмы цепь и начинает протепервого рабочего электрода жестко сокать ток от конденсаторной батареи 1 по плоской ошиновке 2, корпусу 5 jg единен с корпусом разрядной камеры, первый рабочий электрод выполнен с разрядника, токосъемным пластинам 24, кольцевым выступом, размещенным на индуктору 31 к токосъемной пластине его торговой поверхности s а кольцо 25, затем по токопередаюїдему элементу поджигающего электрода выполнено из 29 к рабочему электроду 17. Затем ток двух частей, установленных с возможпротекает по плазме к первому рабоче- -. ностью встречного перемещения, при му электроду 7S который электрически и механически связан со сборным элект- этом корпус разрядника и ошиновка жестко соединены с изоляционным родом 6Э а тот в свою очередь имеет ком. Ьзлектрический контакт с ошиновкой 3 1527785 • Редактор Н. Суханова • • ! Составитель Н. Тютчєнкоза Техред А*Кравчук , Корректор Заказ 871 Тираж 514 ПОДПИСНОЙ м В И П Государственного комитета по изобретениям и сткрьггшш при ГКШ НИИ 113035, Москва, Ж-35, Раушская нзб е , д* 4/5 Производственно-издательский комбякат "Пагент", г. Ужгород, ул. Гагаринаt
