Різець дорожньої фрези
Номер патенту: 29219
Опубліковано: 10.01.2008
Автори: Антонюк Дмитро Анатолійович, Попов Сергій Миколайович
Формула / Реферат
1. Різець дорожньої фрези, що містить поворотний різальний інструмент з твердосплавною вставкою, який відрізняється тим, що на поверхні корпусу різця розміщені зміцнюючі валики з параметрами а=2-8 мм, b=4-10 мм, с=1,5-5 мм, d=2-12 мм, виготовлені з гетерогенного зносостійкого сплаву з наступними фізико-механічними властивостями: твердість 50-65 HRC, кількість зміцнюючої фази К≈50-60, мікротвердість H50=22-24 ГПа.
2. Різець дорожньої фрези за п. 1, яка відрізняється тим, що у вершині різця розміщується твердосплавний наконечник, а зміцнюючі валики наносяться на поверхню корпусу різця до нижнього контуру наконечника за допомогою методів наплавлення.
Текст

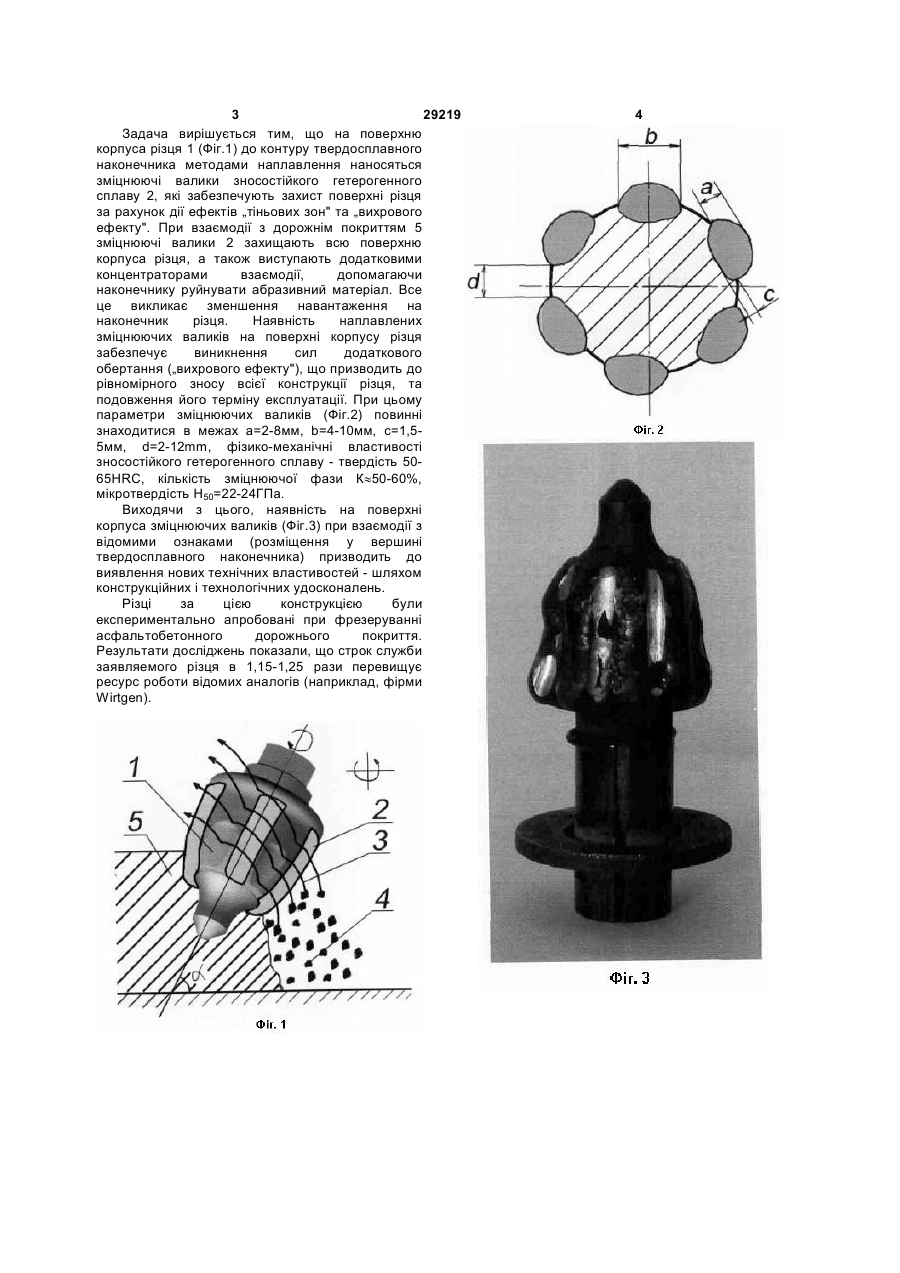

1. Різець дорожньої фрези, що містить поворотний різальний інструмент з твердосплавною вставкою, який відрізняється тим, що на поверхні корпусу різця розміщені 3 29219 Задача вирішується тим, що на поверхню корпуса різця 1 (Фіг.1) до контуру твердосплавного наконечника методами наплавлення наносяться зміцнюючі валики зносостійкого гетерогенного сплаву 2, які забезпечують захист поверхні різця за рахунок дії ефектів „тіньових зон" та „вихрового ефекту". При взаємодії з дорожнім покриттям 5 зміцнюючі валики 2 захищають всю поверхню корпуса різця, а також виступають додатковими концентраторами взаємодії, допомагаючи наконечнику руйнувати абразивний матеріал. Все це викликає зменшення навантаження на наконечник різця. Наявність наплавлених зміцнюючих валиків на поверхні корпусу різця забезпечує виникнення сил додаткового обертання („вихрового ефекту"), що призводить до рівномірного зносу всієї конструкції різця, та подовження його терміну експлуатації. При цьому параметри зміцнюючих валиків (Фіг.2) повинні знаходитися в межах а=2-8мм, b=4-10мм, с=1,55мм, d=2-12mm, фізико-механічні властивості зносостійкого гетерогенного сплаву - твердість 5065HRC, кількість зміцнюючої фази К»50-60%, мікротвердість Н50=22-24ГПа. Виходячи з цього, наявність на поверхні корпуса зміцнюючих валиків (Фіг.3) при взаємодії з відомими ознаками (розміщення у вершині твердосплавного наконечника) призводить до виявлення нових технічних властивостей - шляхом конструкційних і технологічних удосконалень. Різці за цією конструкцією були експериментальнo апробовані при фрезеруванні асфальтобетонного дорожнього покриття. Результати досліджень показали, що строк служби заявляемого різця в 1,15-1,25 рази перевищує ресурс роботи відомих аналогів (наприклад, фірми Wirtgen). 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter of road mill
Автори англійськоюPopov Serhii Mykolaiovych, Antoniuk Dmytro Anatoliiovych
Назва патенту російськоюРезец дорожной фрезы
Автори російськоюПопов Сергей Николаевич, Антонюк Дмитрий Анатольевич
МПК / Мітки
МПК: E01C 23/00
Мітки: різець, дорожньої, фрези
Код посилання
<a href="https://ua.patents.su/2-29219-rizec-dorozhno-frezi.html" target="_blank" rel="follow" title="База патентів України">Різець дорожньої фрези</a>
Збірний різець
Номер патенту: 12508
Опубліковано: 15.02.2006
Автори: Носков Віталій Васильович, Русаков Анатолій Володимирович
МПК: B23B 27/16
Формула / Реферат:
1. Збірний різець, що містить державку, на опорній поверхні якої закріплена за допомогою хитного штифта різальна пластина, яка взаємодіє з охоплюючими бічними поверхнями, який відрізняється тим, що він оснащений жорстко закріпленою на державці накладкою, на якій виконані згадані охоплюючі бічні поверхні, а опорна поверхня на державці виконана у вигляді відкритого наскрізного паза.2. Збірний різець за п. 1, який відрізняється тим, що...
Різець вуглепородний радіальний
Номер патенту: 53138
Опубліковано: 15.01.2003
Автори: Олейниченко Олег Вікторович, Олейниченко Віктор Григорович, Олейниченко Ігор Вікторович
МПК: E21C 35/18
Мітки: радіальний, вуглепородний, різець
Формула / Реферат:
Різець вуглепородний радіальний, що містить тримач із заглибленням і твердосплавну вставку з циліндричним хвостовиком, яка зафіксована в заглибленні тримача, який відрізняється тим, що кут між віссю вставки і віссю різця знаходиться в межах 30-49°.
Різець для гірничих машин
Номер патенту: 13720
Опубліковано: 17.04.2006
Автор: Лаптєв Сергій Анатолійович
МПК: E21C 35/18
Мітки: гірничих, машин, різець
Формула / Реферат:
Різець для гірничих машин, що містить державку, різальну частину і твердосплавну вставку, який відрізняється тим, що він має передній кут різання близький до кута 45º, а задня поверхня різця виконана без додаткових граней і радіуса заокруглення.
Різець для дослідження процесу різання
Номер патенту: 25421
Опубліковано: 10.08.2007
Автор: Усачов Петро Антонович
МПК: B23B 27/00
Мітки: процесу, дослідження, різання, різець
Формула / Реферат:
Різець для дослідження процесу різання, що містить дві робочі частини, який відрізняється тим, що на широкій передній поверхні робочої частини різця, який має Г-подібну державку, виконана фаска f з нульовим переднім кутом γ=0, що по ширині дорівнює зносу h різця по передній поверхні f=h, при цьому фаска розрізана разом з державкою по діагоналі своєї площі на дві частини.
Різець вуглепородний радіальний
Номер патенту: 40866
Опубліковано: 15.08.2001
Автори: Трефілов Вадим Павлович, Антончік Володимир Евгенійович, Страшко Василь Андрійович, Васильев Леонід Михайлович, Васадзі Іраклій Гурамович
МПК: E21C 35/18
Мітки: радіальний, різець, вуглепородний
Формула / Реферат:
Різець вуглепородний радіальний для різання вугілля, що включає корпус і твердосплавну пластину , що його армує, який відрізняється тим, що радіальний різець армований твердосплавною пластиною у вигляді зубка циліндричної форми з конусом при вершині, закріпленим у порожнині корпуса різця, при цьому кут конуса при вершині зубка знаходаться в межах 75°- 90°, а кут між віссю зубка і віссю різня в межах 50°- 70°.
