Механізм повороту сидіння екскаватора-навантажувача
Номер патенту: 29243
Опубліковано: 10.01.2008
Формула / Реферат
1. Механізм повороту сидіння екскаватора-навантажувача, що містить опорну плиту, поворотну плиту, важіль фіксатора, вкладиші, прокладку і кришку з гвинтами, який відрізняється тим, що поворотна плита виконана з можливістю повороту на вкладишах, які розташовані по опорній плиті на спільній осі центральних фланців плит.
2. Механізм за п. 1, який відрізняється тим, що поворотна плита розташована на центральному фланці опорної плити і жорстко закріплена на ньому через кришку з прокладкою.
3. Механізм за п. 1, який відрізняється тим, що важіль фіксатора виконано з можливістю гойдання горизонтально відносно вертикальної осі і переміщення разом з поворотною плитою.
Текст

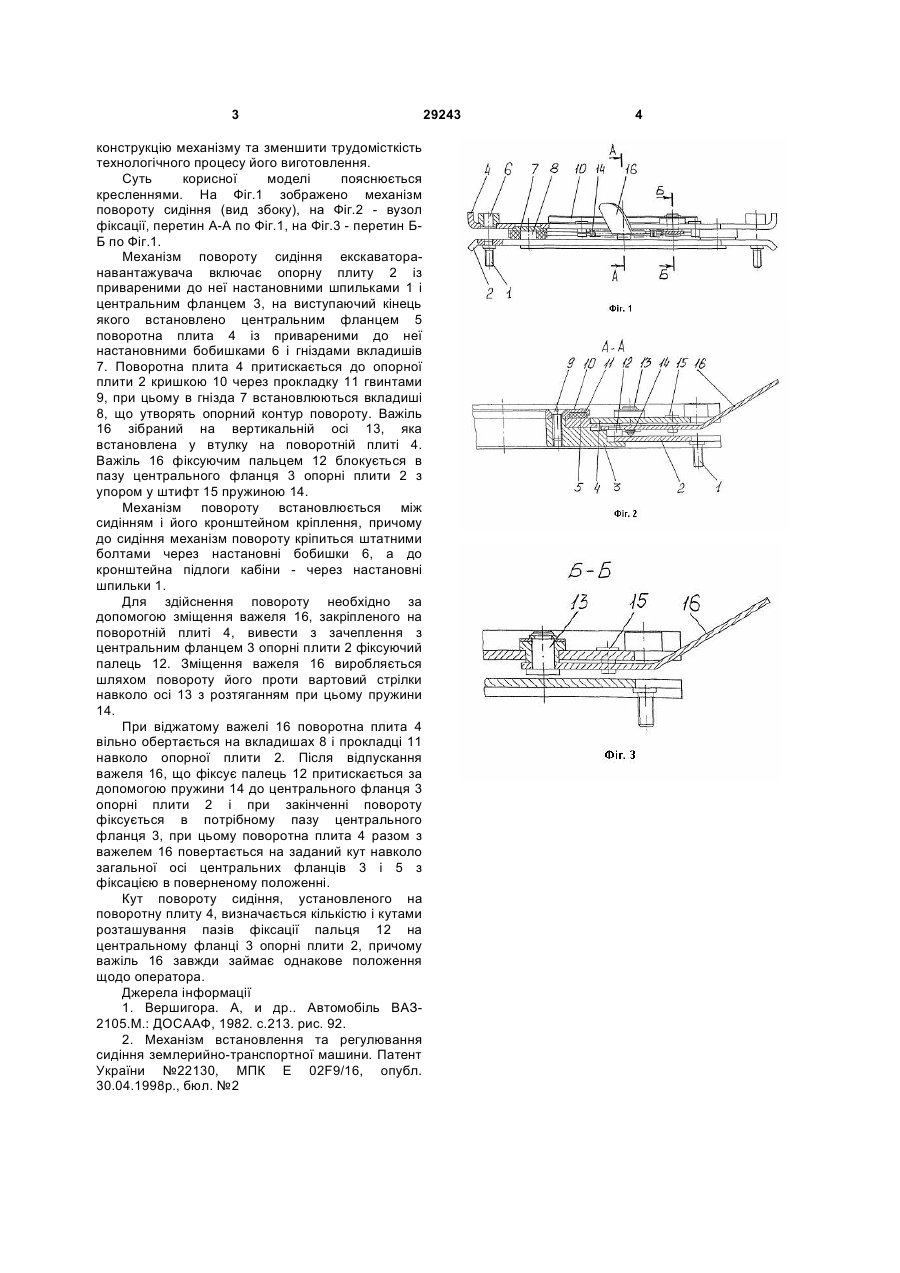

1. Механізм повороту сидіння екскаваторанавантажувача, що містить опорну плиту, поворотну плиту, важіль фіксатора, вкладиші, прокладку і кришку з гвинтами, який відрізняється 3 конструкцію механізму та зменшити трудомісткість технологічного процесу його виготовлення. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображено механізм повороту сидіння (вид збоку), на Фіг.2 - вузол фіксації, перетин А-А по Фіг.1, на Фіг.3 - перетин ББ по Фіг.1. Механізм повороту сидіння екскаваторанавантажувача включає опорну плиту 2 із привареними до неї настановними шпильками 1 і центральним фланцем 3, на виступаючий кінець якого встановлено центральним фланцем 5 поворотна плита 4 із привареними до неї настановними бобишками 6 і гніздами вкладишів 7. Поворотна плита 4 притискається до опорної плити 2 кришкою 10 через прокладку 11 гвинтами 9, при цьому в гнізда 7 встановлюються вкладиші 8, що утворять опорний контур повороту. Важіль 16 зібраний на вертикальній осі 13, яка встановлена у втулку на поворотній плиті 4. Важіль 16 фіксуючим пальцем 12 блокується в пазу центрального фланця 3 опорні плити 2 з упором у штифт 15 пружиною 14. Механізм повороту встановлюється між сидінням і його кронштейном кріплення, причому до сидіння механізм повороту кріпиться штатними болтами через настановні бобишки 6, а до кронштейна підлоги кабіни - через настановні шпильки 1. Для здійснення повороту необхідно за допомогою зміщення важеля 16, закріпленого на поворотній плиті 4, вивести з зачеплення з центральним фланцем 3 опорні плити 2 фіксуючий палець 12. Зміщення важеля 16 виробляється шляхом повороту його проти вартовий стрілки навколо осі 13 з розтяганням при цьому пружини 14. При віджатому важелі 16 поворотна плита 4 вільно обертається на вкладишах 8 і прокладці 11 навколо опорної плити 2. Після відпускання важеля 16, що фіксує палець 12 притискається за допомогою пружини 14 до центрального фланця 3 опорні плити 2 і при закінченні повороту фіксується в потрібному пазу центрального фланця 3, при цьому поворотна плита 4 разом з важелем 16 повертається на заданий кут навколо загальної осі центральних фланців 3 і 5 з фіксацією в поверненому положенні. Кут повороту сидіння, установленого на поворотну плиту 4, визначається кількістю і кутами розташування пазів фіксації пальця 12 на центральному фланці 3 опорні плити 2, причому важіль 16 завжди займає однакове положення щодо оператора. Джерела інформації 1. Вершигора. А, и др.. Автомобіль ВАЗ2105.М.: ДОСААФ, 1982. с.213. рис. 92. 2. Механізм встановлення та регулювання сидіння землерийно-транспортної машини. Патент України №22130, МПК Е 02F9/16, опубл. 30.04.1998р., бюл. №2 29243 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of excavator-loader seat turn
Автори англійськоюLopachuk Vadym Leonidovych, Luts Viktor Petrovych
Назва патенту російськоюМеханизм поворота сидения экскаватора-погрузчика
Автори російськоюЛопачук Вадим Леонидович, Луц Виктор Петрович, Луць Виктор Петрович
МПК / Мітки
МПК: E02F 9/16
Мітки: екскаватора-навантажувача, механізм, повороту, сидіння
Код посилання
<a href="https://ua.patents.su/2-29243-mekhanizm-povorotu-sidinnya-ekskavatora-navantazhuvacha.html" target="_blank" rel="follow" title="База патентів України">Механізм повороту сидіння екскаватора-навантажувача</a>
