Робоче устаткування бульдозера

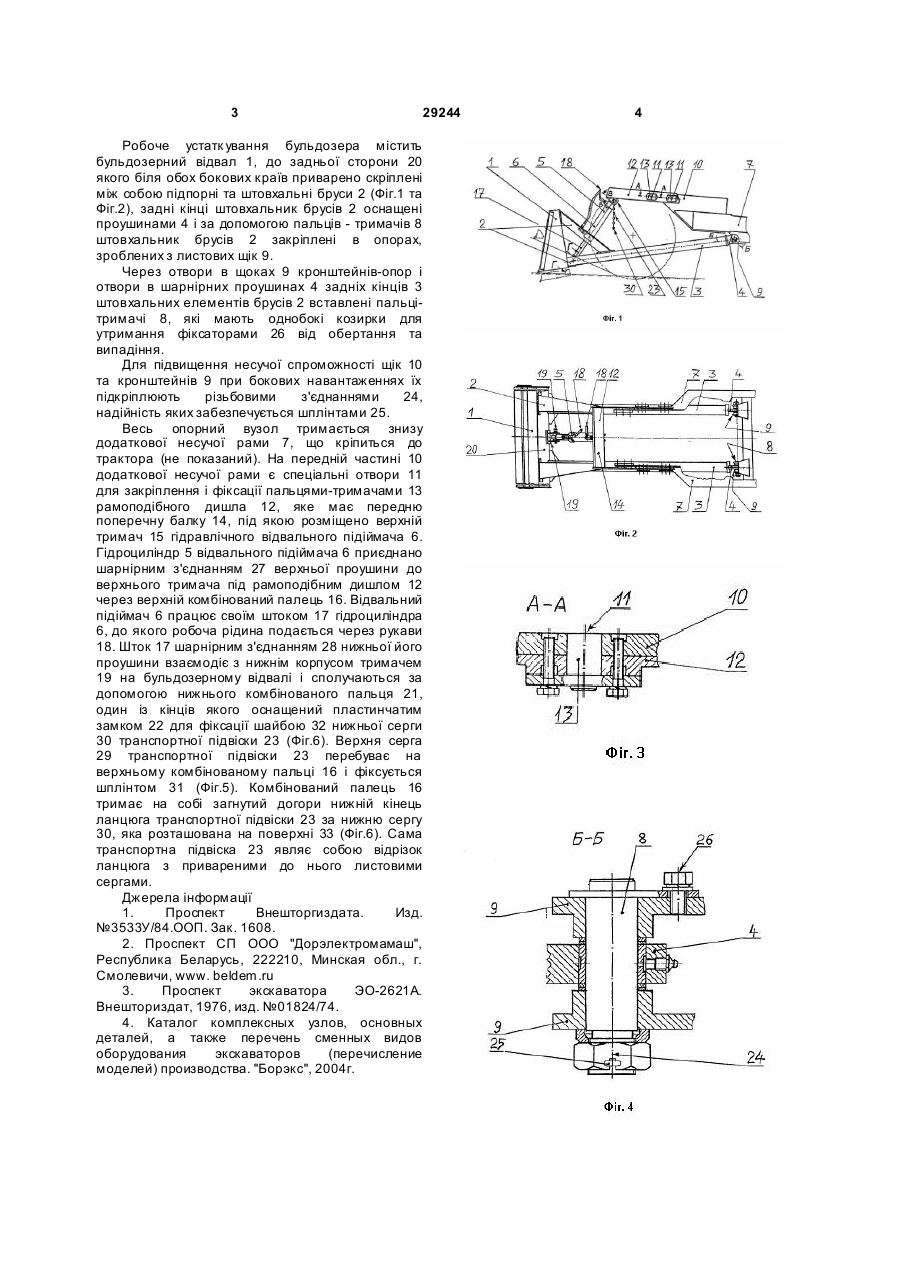

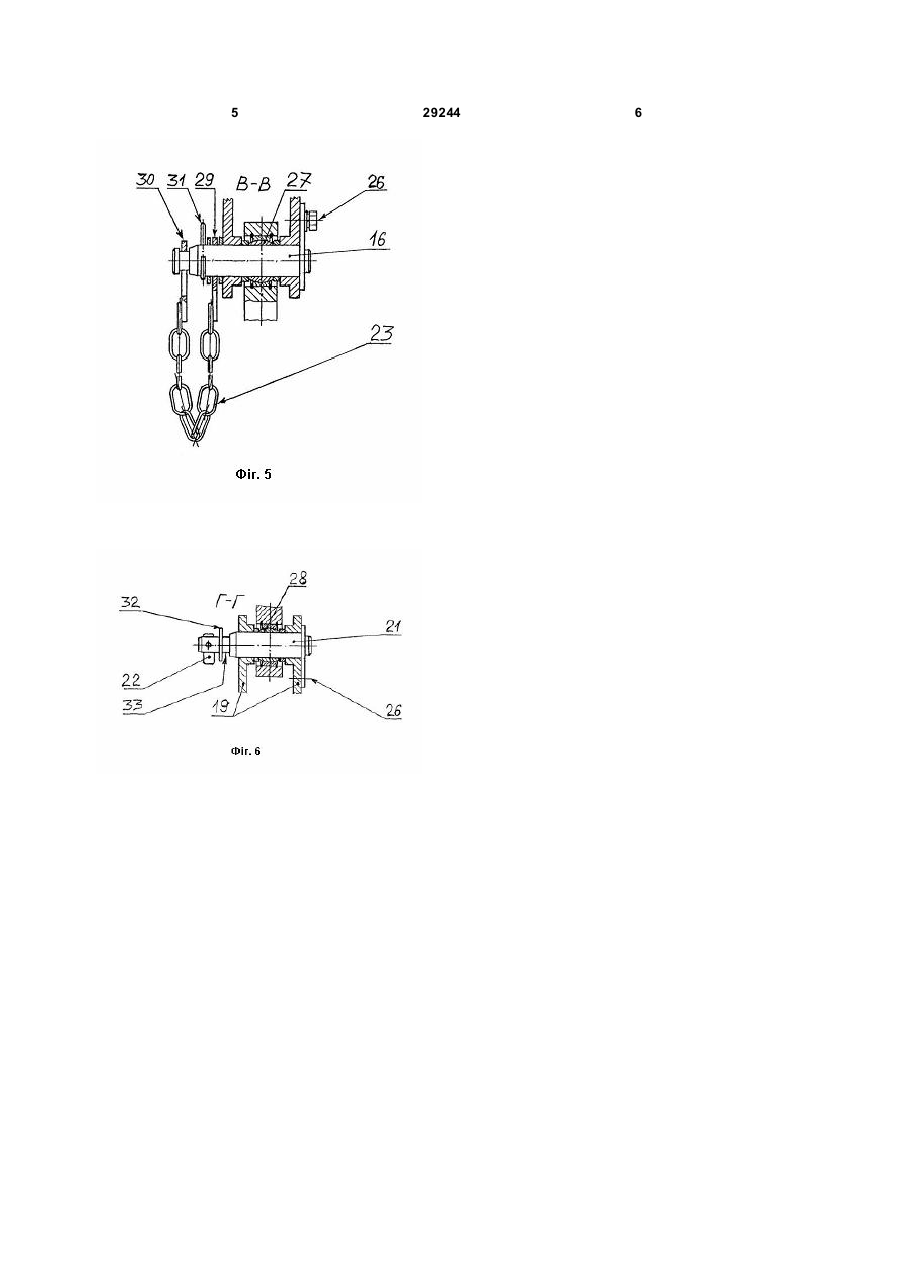

1. Робоче устаткування бульдозера, яке складається з бульдозерного відвала з підпірноштовхальними брусами, несучої рами, рамоподібного дишла, гідравлічного циліндра 3 29244 Робоче устатк ування бульдозера містить бульдозерний відвал 1, до задньої сторони 20 якого біля обох бокових країв приварено скріплені між собою підпорні та штовхальні бруси 2 (Фіг.1 та Фіг.2), задні кінці штовхальник брусів 2 оснащені проушинами 4 і за допомогою пальців - тримачів 8 штовхальник брусів 2 закріплені в опорах, зроблених з листових щік 9. Через отвори в щоках 9 кронштейнів-опор і отвори в шарнірних проушинах 4 задніх кінців 3 штовхальних елементів брусів 2 вставлені пальцітримачі 8, які мають однобокі козирки для утримання фіксаторами 26 від обертання та випадіння. Для підвищення несучої спроможності щік 10 та кронштейнів 9 при бокових навантаженнях їх підкріплюють різьбовими з'єднаннями 24, надійність яких забезпечується шплінтами 25. Весь опорний вузол тримається знизу додаткової несучої рами 7, що кріпиться до трактора (не показаний). На передній частині 10 додаткової несучої рами є спеціальні отвори 11 для закріплення і фіксації пальцями-тримачами 13 рамоподібного дишла 12, яке має передню поперечну балку 14, під якою розміщено верхній тримач 15 гідравлічного відвального підіймача 6. Гідроциліндр 5 відвального підіймача 6 приєднано шарнірним з'єднанням 27 верхньої проушини до верхнього тримача під рамоподібним дишлом 12 через верхній комбінований палець 16. Відвальний підіймач 6 працює своїм штоком 17 гідроциліндра 6, до якого робоча рідина подається через рукави 18. Шток 17 шарнірним з'єднанням 28 нижньої його проушини взаємодіє з нижнім корпусом тримачем 19 на бульдозерному відвалі і сполучаються за допомогою нижнього комбінованого пальця 21, один із кінців якого оснащений пластинчатим замком 22 для фіксації шайбою 32 нижньої серги 30 транспортної підвіски 23 (Фіг.6). Верхня серга 29 транспортної підвіски 23 перебуває на верхньому комбінованому пальці 16 і фіксується шплінтом 31 (Фіг.5). Комбінований палець 16 тримає на собі загнутий догори нижній кінець ланцюга транспортної підвіски 23 за нижню сергу 30, яка розташована на поверхні 33 (Фіг.6). Сама транспортна підвіска 23 являє собою відрізок ланцюга з привареними до нього листовими сергами. Джерела інформації 1. Проспект Внешторгиздата. Изд. №3533У/84.ООП. Зак. 1608. 2. Проспект СП ООО "Дорэлектромамаш", Республика Беларусь, 222210, Минская обл., г. Смолевичи, www. beldem.ru 3. Проспект экскаватора ЭО-2621А. Внешториздат, 1976, изд. №01824/74. 4. Каталог комплексных узлов, основных деталей, а также перечень сменных видов оборудования экскаваторов (перечисление моделей) производства. "Борэкс", 2004г. 4 5 29244 6
