Звуковий оповіщувач

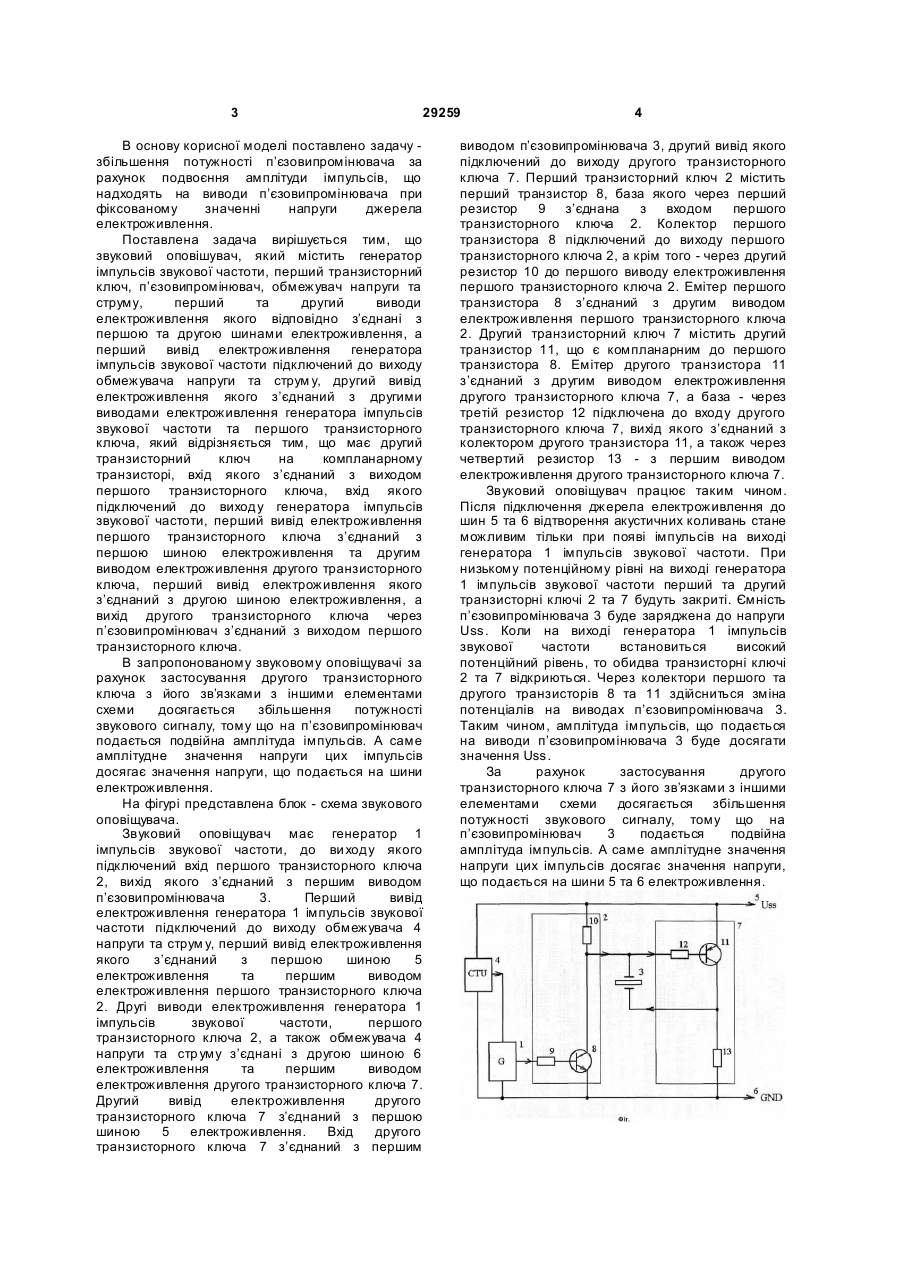

Звуковий оповіщувач, що містить генератор імпульсів звукової частоти, перший транзисторний ключ, п'єзовипромінювач, обмежувач напруги та струму, перший та другий виводи електроживлення якого відповідно з'єднані з першою та другою шинами електроживлення, а перший вивід електроживлення генератора імпульсів звукової частоти підключений до виходу обмежувача напруги та струм у, другий вивід електроживлення якого з'єднаний з другими 3 29259 В основу корисної моделі поставлено задачу збільшення потужності п’єзовипромінювача за рахунок подвоєння амплітуди імпульсів, що надходять на виводи п’єзовипромінювача при фіксованому значенні напруги джерела електроживлення. Поставлена задача вирішується тим, що звуковий оповішувач, який містить генератор імпульсів звукової частоти, перший транзисторний ключ, п’єзовипромінювач, обмежувач напруги та струму, перший та другий виводи електроживлення якого відповідно з’єднані з першою та другою шинами електроживлення, а перший вивід електроживлення генератора імпульсів звукової частоти підключений до виходу обмежувача напруги та струм у, другий вивід електроживлення якого з’єднаний з другими виводами електроживлення генератора імпульсів звукової частоти та першого транзисторного ключа, який відрізняється тим, що має другий транзисторний ключ на компланарному транзисторі, вхід якого з’єднаний з виходом першого транзисторного ключа, вхід якого підключений до виходу генератора імпульсів звукової частоти, перший вивід електроживлення першого транзисторного ключа з’єднаний з першою шиною електроживлення та другим виводом електроживлення другого транзисторного ключа, перший вивід електроживлення якого з’єднаний з другою шиною електроживлення, а вихід другого транзисторного ключа через п’єзовипромінювач з’єднаний з виходом першого транзисторного ключа. В запропонованому звуковому оповіщувачі за рахунок застосування другого транзисторного ключа з його зв’язками з іншими елементами схеми досягається збільшення потужності звукового сигналу, тому що на п’єзовипромінювач подається подвійна амплітуда імпульсів. А саме амплітудне значення напруги цих імпульсів досягає значення напруги, що подається на шини електроживлення. На фігурі представлена блок - схема звукового оповіщувача. Звуковий оповіщувач має генератор 1 імпульсів звукової частоти, до ви ходу якого підключений вхід першого транзисторного ключа 2, вихід якого з’єднаний з першим виводом п’єзовипромінювача 3. Перший вивід електроживлення генератора 1 імпульсів звукової частоти підключений до виходу обмежувача 4 напруги та струм у, перший вивід електроживлення якого з’єднаний з першою шиною 5 електроживлення та першим виводом електроживлення першого транзисторного ключа 2. Другі виводи електроживлення генератора 1 імпульсів звукової частоти, першого транзисторного ключа 2, а також обмежувача 4 напруги та стр уму з’єднані з другою шиною 6 електроживлення та першим виводом електроживлення другого транзисторного ключа 7. Другий вивід електроживлення другого транзисторного ключа 7 з’єднаний з першою шиною 5 електроживлення. Вхід другого транзисторного ключа 7 з’єднаний з першим 4 виводом п’єзовипромінювача 3, другий вивід якого підключений до виходу другого транзисторного ключа 7. Перший транзисторний ключ 2 містить перший транзистор 8, база якого через перший резистор 9 з’єднана з входом першого транзисторного ключа 2. Колектор першого транзистора 8 підключений до виходу першого транзисторного ключа 2, а крім того - через другий резистор 10 до першого виводу електроживлення першого транзисторного ключа 2. Емітер першого транзистора 8 з’єднаний з другим виводом електроживлення першого транзисторного ключа 2. Другий транзисторний ключ 7 містить другий транзистор 11, що є компланарним до першого транзистора 8. Емітер другого транзистора 11 з’єднаний з другим виводом електроживлення другого транзисторного ключа 7, а база - через третій резистор 12 підключена до входу другого транзисторного ключа 7, вихід якого з’єднаний з колектором другого транзистора 11, а також через четвертий резистор 13 - з першим виводом електроживлення другого транзисторного ключа 7. Звуковий оповіщувач працює таким чином. Після підключення джерела електроживлення до шин 5 та 6 відтворення акустичних коливань стане можливим тільки при появі імпульсів на виході генератора 1 імпульсів звукової частоти. При низькому потенційному рівні на виході генератора 1 імпульсів звукової частоти перший та другий транзисторні ключі 2 та 7 будуть закриті. Ємність п’єзовипромінювача 3 буде заряджена до напруги Uss. Коли на виході генератора 1 імпульсів звукової частоти встановиться високий потенційний рівень, то обидва транзисторні ключі 2 та 7 відкриються. Через колектори першого та другого транзисторів 8 та 11 здійсниться зміна потенціалів на виводах п’єзовипромінювача 3. Таким чином, амплітуда імпульсів, що подається на виводи п’єзовипромінювача 3 буде досягати значення Uss. За рахунок застосування другого транзисторного ключа 7 з його зв’язками з іншими елементами схеми досягається збільшення потужності звукового сигналу, тому що на п’єзовипромінювач 3 подається подвійна амплітуда імпульсів. А саме амплітудне значення напруги цих імпульсів досягає значення напруги, що подається на шини 5 та 6 електроживлення.
