Пристрій для імпульсного різання
Номер патенту: 29262
Опубліковано: 10.01.2008
Автори: Дорожко Григорій Костянтинович, Мотошков Іван Олексійович, Солошенко Павло Васильович, Івашина Сергій Володимирович
Формула / Реферат
1. Пристрій для імпульсного різання, що включає маховик, турбінки, розташовані на маховику, й нагнітальний пристрій, установлений у маховику й зв'язаний з турбінками каналами, який відрізняється тим, що в маховику виконаний отвір, розташований ексцентрично осі його обертання, у якому встановлений нагнітальний пристрій, причому нагнітальний пристрій виконаний у вигляді втулки з радіальними пазами, у яких установлені з можливістю радіального переміщення пелюстки.
2. Пристрій за п. 1, який відрізняється тим, що в маховику виконані канали для підведення робочого середовища в зону турбінок.
3. Пристрій за п. 1, який відрізняється тим, що у втулці виконані радіальні канали, у яких установлені зворотні клапани.
Текст

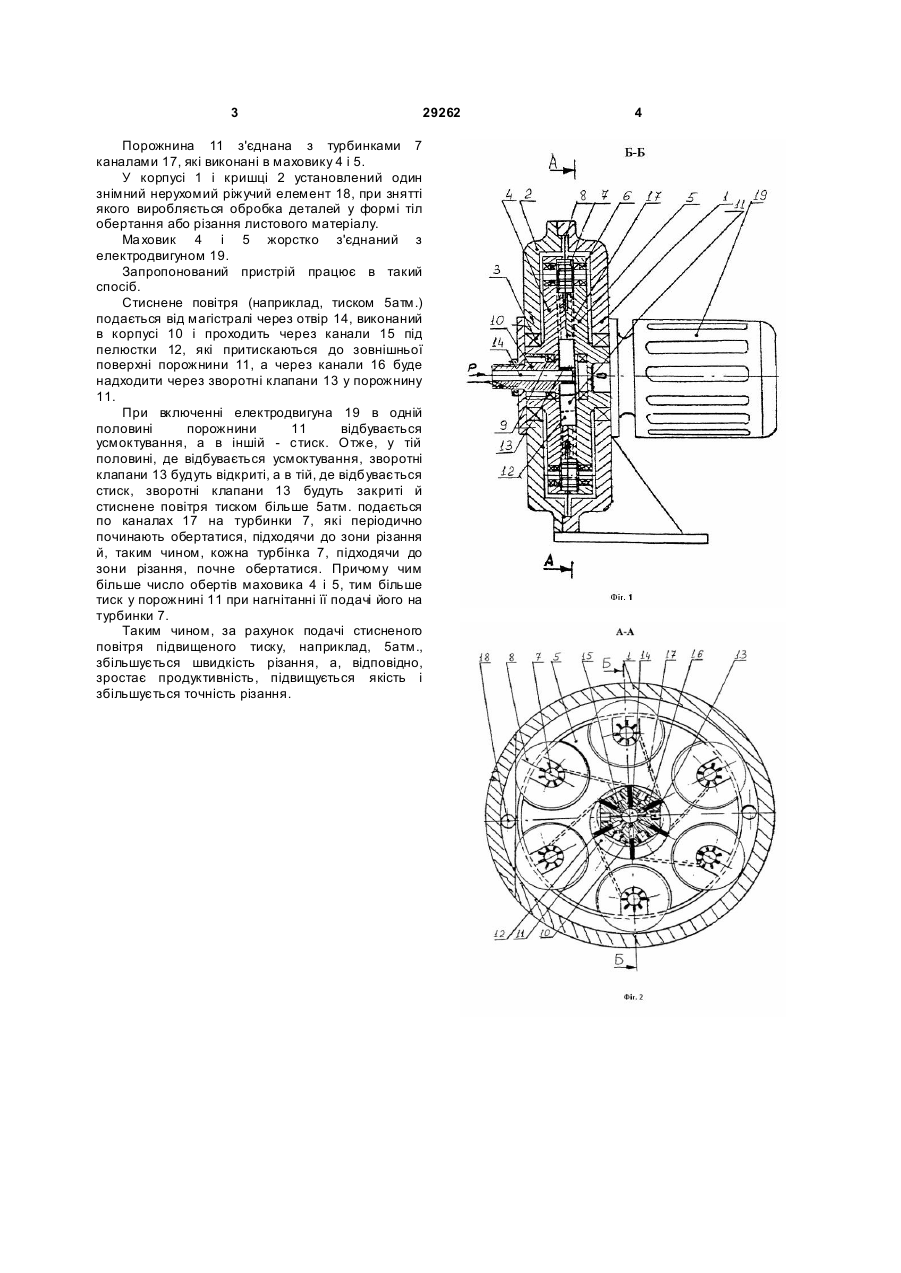

1. Пристрій для імпульсного різання, що включає маховик, турбінки, розташовані на маховику, й нагнітальний пристрій, установлений у 3 29262 Порожнина 11 з'єднана з турбинками 7 каналами 17, які виконані в маховику 4 і 5. У корпусі 1 і кришці 2 установлений один знімний нерухомий ріжучий елемент 18, при знятті якого виробляється обробка деталей у формі тіл обертання або різання листового матеріалу. Ма ховик 4 і 5 жорстко з'єднаний з електродвигуном 19. Запропонований пристрій працює в такий спосіб. Стиснене повітря (наприклад, тиском 5атм.) подається від магістралі через отвір 14, виконаний в корпусі 10 і проходить через канали 15 під пелюстки 12, які притискаються до зовнішньої поверхні порожнини 11, а через канали 16 буде надходити через зворотні клапани 13 у порожнину 11. При включенні електродвигуна 19 в одній половині порожнини 11 відбувається усмоктування, а в іншій - стиск. Отже, у тій половині, де відбувається усмоктування, зворотні клапани 13 будуть відкриті, а в тій, де відбувається стиск, зворотні клапани 13 будуть закриті й стиснене повітря тиском більше 5атм. подається по каналах 17 на турбинки 7, які періодично починають обертатися, підходячи до зони різання й, таким чином, кожна турбінка 7, підходячи до зони різання, почне обертатися. Причому чим більше число обертів маховика 4 і 5, тим більше тиск у порожнині 11 при нагнітанні її подачі його на турбинки 7. Таким чином, за рахунок подачі стисненого повітря підвищеного тиску, наприклад, 5атм., збільшується швидкість різання, а, відповідно, зростає продуктивність, підвищується якість і збільшується точність різання. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pulse cutting
Автори англійськоюMotoshkov Ivan Oleksiiovych, Soloshenko Pavlo Vasyliovych, Dorozhko Hryhorii Kostiantynovych, Yvashyna Serhii Volodymyrovych
Назва патенту російськоюУстройство для импульсной резки
Автори російськоюМотошков Иван Алексеевич, Солошенко Павел Васильевич, Дорожко Григорий Константинович, Ивашина Сергей Владимирович
МПК / Мітки
МПК: B23D 31/00
Мітки: пристрій, різання, імпульсного
