F02C 7/06 — розміщення опор

Номер патенту: 115615

Опубліковано: 27.11.2017

Автори: Триньов Олександр Володимирович, Несвітайло Володимир Анатольйович, Сівих Дмитро Георгійович

МПК: F02C 7/06, F16H 57/04, F01D 25/16 ...

Мітки: охолоджуваним, підшипником, турбокомпресор

Формула / Реферат:

Турбокомпресор з охолоджуваним підшипником, який містить середній корпус, встановлений між корпусами компресора і турбіни, ротор з жорстко закріпленими на ньому колесами компресора і турбіни, підшипник ротора, встановлений в середньому корпусі, маслопідвідний і масловідвідний канали в середньому корпусі, підведені до підшипника для його змащення і охолодження, повітряну порожнину, обладнану підвідним і відвідним отворами для циркуляції...

Номер патенту: 111897

Опубліковано: 25.11.2016

Автори: Коваленко Олександр Павлович, Пустарнаков Олександр Іванович, Полєшко Жанна Володимирівна

МПК: F02C 7/06, F01D 25/16

Мітки: тиску, турбін, двигуна, газотурбінного, роторів, високого, опора, низького

Формула / Реферат:

Опора роторів турбін високого й низького тиску газотурбінного двигуна, що містить зовнішній корпус, внутрішній корпус, який кріпиться до зовнішнього корпуса своїми силовими стійками, корпус підшипників, розміщений у внутрішньому корпусі, а також кожух і ущільнювальне кільце масляної порожнини, фланці яких з'єднані із фланцями корпуса підшипників болтами, яка відрізняється тим, що між фланцями корпуса підшипників у місцях установлення болтів...

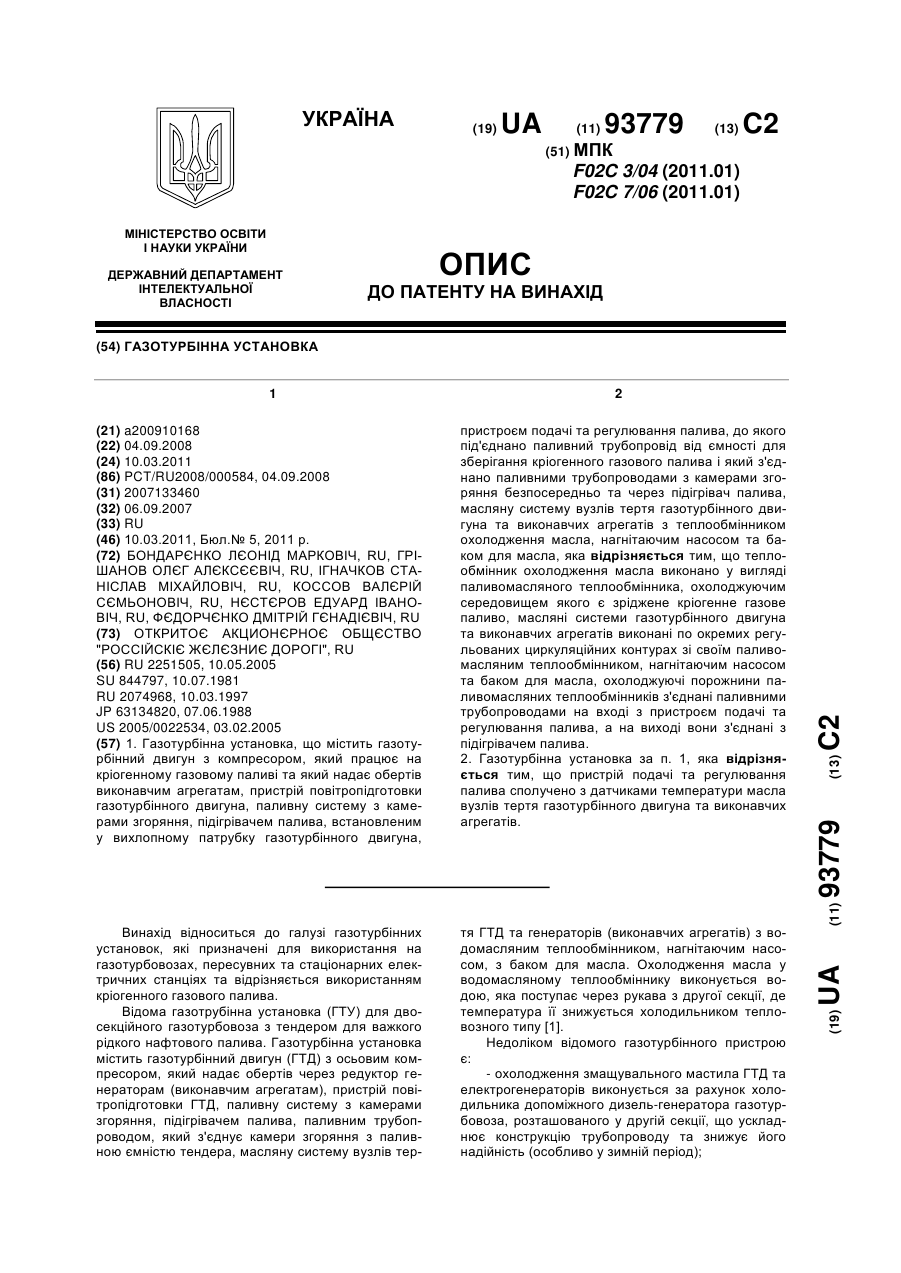

Номер патенту: 93779

Опубліковано: 10.03.2011

Автори: Грішанов Олєг Алєксєєвіч, Фєдорчєнко Дмітрій Гєнадієвіч, Нєстєров Едуард Івановіч, Ігначков Станіслав Міхайловіч, Коссов Валєрій Сємьоновіч, Бондарєнко Лєонід Марковіч

МПК: F02C 3/04, F02C 7/06

Мітки: газотурбінна, установка

Формула / Реферат:

1. Газотурбінна установка, що містить газотурбінний двигун з компресором, який працює на кріогенному газовому паливі та який надає обертів виконавчим агрегатам, пристрій повітропідготовки газотурбінного двигуна, паливну систему з камерами згоряння, підігрівачем палива, встановленим у вихлопному патрубку газотурбінного двигуна, пристроєм подачі та регулювання палива, до якого під'єднано паливний трубопровід від ємності для зберігання...

Номер патенту: 93177

Опубліковано: 25.01.2011

Автори: Лєжар Клод Робер Луї, Фуше Крістелль, Рібі Дідьє

МПК: F16C 17/00, F01D 25/16, F02C 7/06 ...

Мітки: турбомашині, картер

Формула / Реферат:

1. Картер турбомашини, що має принаймні циліндричний отвір (6), що утворює підшипник ковзання для поворотної осі (5) лопатки (3) зі змінним кутом встановлення, причому згаданий циліндричний отвір оснащений всередині вкладишем, який відрізняється тим, що згаданий вкладиш складається виключно з наступних елементів:- металевої гільзи (11), що виконана з однієї циліндричної частини й містить на одному зі своїх кінців фланець (13),...

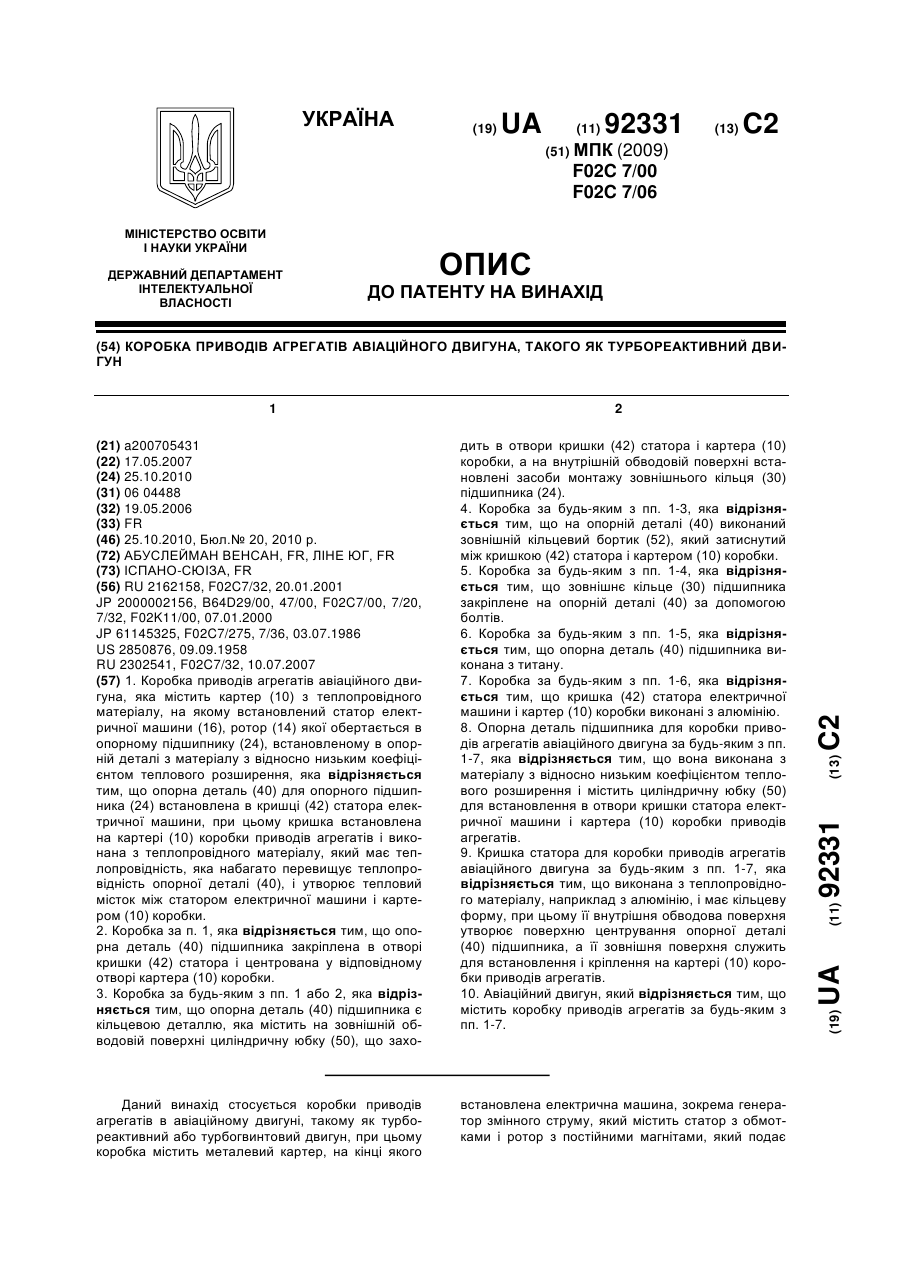

Номер патенту: 92331

Опубліковано: 25.10.2010

Автори: Ліне Юг, Абуслейман Венсан

МПК: F02C 7/00, F02C 7/06

Мітки: приводів, коробка, турбореактивний, такого, авіаційного, двигун, агрегатів, двигуна

Формула / Реферат:

1. Коробка приводів агрегатів авіаційного двигуна, яка містить картер (10) з теплопровідного матеріалу, на якому встановлений статор електричної машини (16), ротор (14) якої обертається в опорному підшипнику (24), встановленому в опорній деталі з матеріалу з відносно низьким коефіцієнтом теплового розширення, яка відрізняється тим, що опорна деталь (40) для опорного підшипника (24) встановлена в кришці (42) статора електричної машини, при...

Номер патенту: 89021

Опубліковано: 25.12.2009

Автори: Буші Гаель, Ляперг Гі, Сервонт, Режі, Бом Ален

МПК: F02C 7/06, F01D 25/16

Мітки: напрямі, осьовому, ротора, пристрій, утримування, турбінний, засобами

Формула / Реферат:

1. Турбінний пристрій, що орієнтований вздовж поздовжньої осі (4) та має ротор (2), приєднаний до привідного вала (5), призначеного для обертання навколо осі (5'), який підтримується принаймні першим підшипником (6), установленим на нерухомій конструкції турбінного пристрою за допомогою опорного елемента (11) підшипника, який відрізняється тим, що має обмежувальне кільце (30), установлене на нерухомій конструкції турбінного пристрою, для...

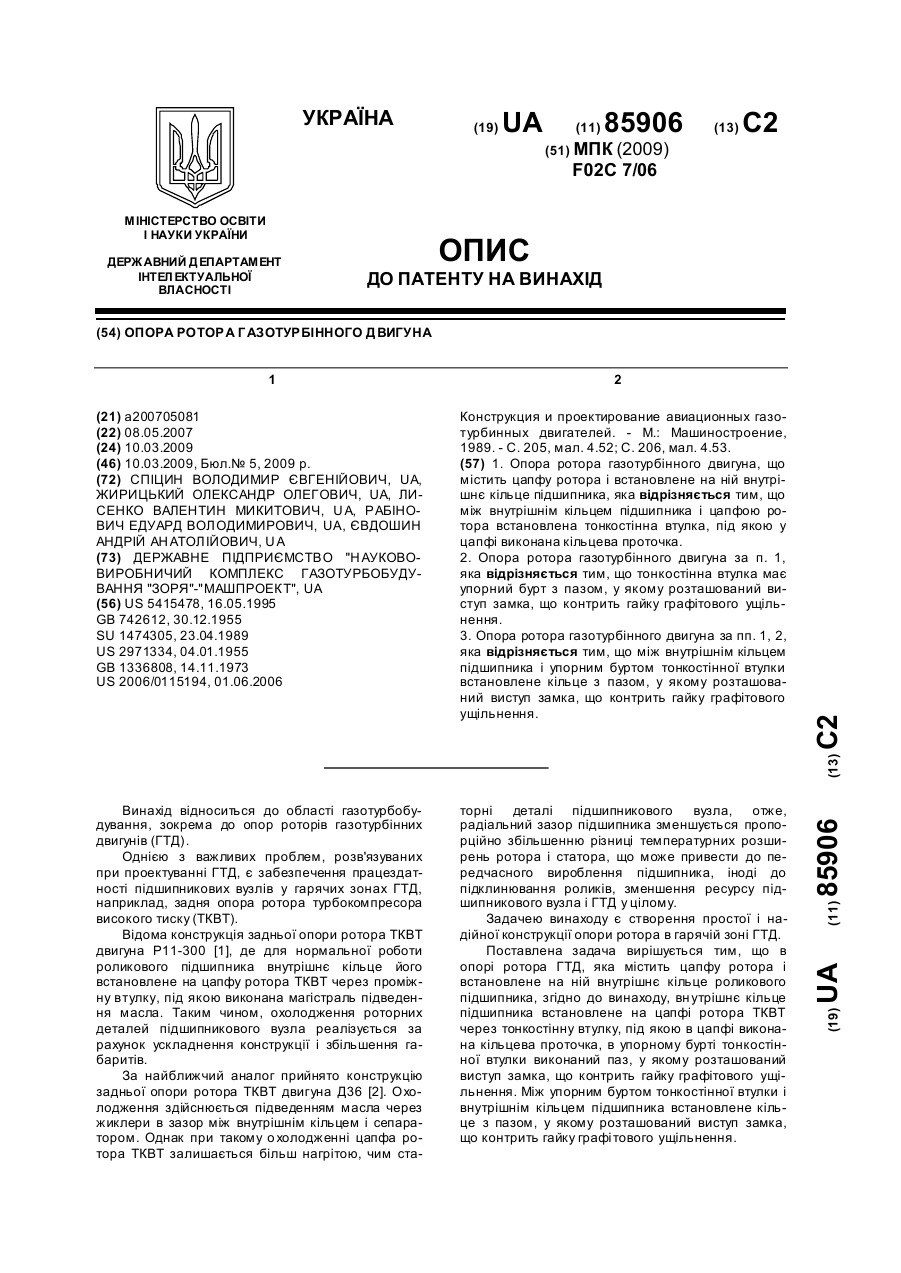

Номер патенту: 85906

Опубліковано: 10.03.2009

Автори: Спіцин Володимир Євгенійович, Євдошин Андрій Анатолійович, Рабінович Едуард Володимирович, Жирицький Олександр Олегович, Лисенко Валентин Микитович

МПК: F02C 7/06

Мітки: опора, газотурбінного, двигуна, ротора

Формула / Реферат:

1. Опора ротора газотурбінного двигуна, що містить цапфу ротора і встановлене на ній внутрішнє кільце підшипника, яка відрізняється тим, що між внутрішнім кільцем підшипника і цапфою ротора встановлена тонкостінна втулка, під якою у цапфі виконана кільцева проточка.2. Опора ротора газотурбінного двигуна за п. 1, яка відрізняється тим, що тонкостінна втулка має упорний бурт з пазом, у якому розташований виступ замка, що контрить гайку...

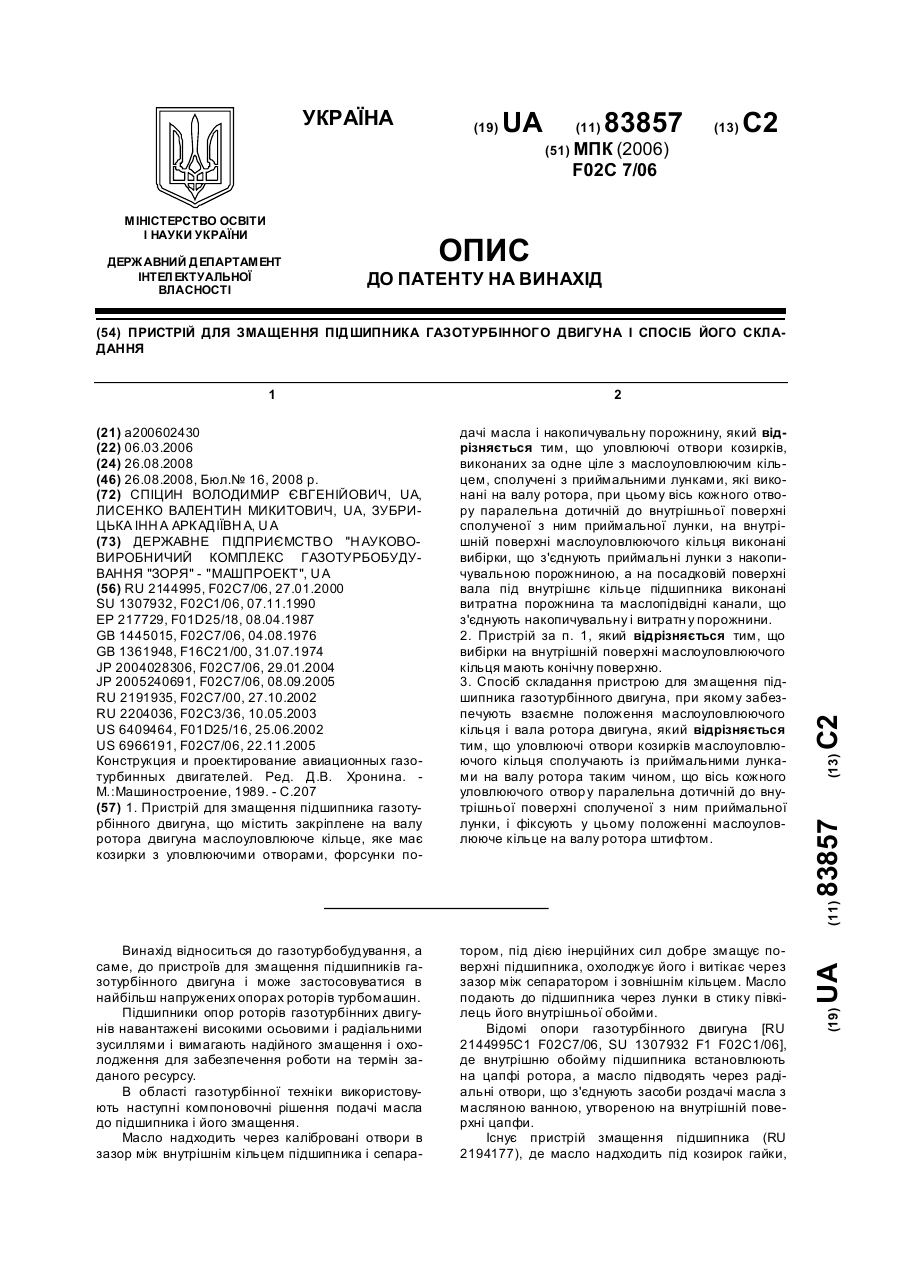

Номер патенту: 83857

Опубліковано: 26.08.2008

Автори: Лисенко Валентин Микитович, Спіцин Володимир Євгенійович, Зубрицька Інна Аркадіївна

МПК: F02C 7/06

Мітки: підшипника, двигуна, спосіб, змащення, складання, газотурбінного, пристрій

Формула / Реферат:

Пристрій для змащення підшипника газотурбінного двигуна, що містить закріплене на валу ротора двигуна маслоуловлююче кільце, яке має козирки з уловлюючими отворами, форсунки подачі масла і накопичувальну порожнину, який відрізняється тим, що уловлюючі отвори козирків, виконаних за одне ціле з маслоуловлюючим кільцем, сполучені з приймальними лунками, які виконані на валу ротора, при цьому вісь кожного ...

Номер патенту: 82898

Опубліковано: 26.05.2008

Автори: Спіцин Володимир Євгенійович, Жирицький Олександр Олегович, Лисенко Валентин Микитович

МПК: F01M 11/02, F02C 7/06

Мітки: газотурбінний, двигун, складання, спосіб

Формула / Реферат:

1. Газотурбінний двигун, що містить осьовий багатоступеневий компресор, турбіну та з'єднуючий їх корпус заднього підшипника з комунікаціями, що проходять під трубчасто-кільцевою протитечійною камерою згоряння, який відрізняється тим, що комунікації розташовані у міжтрубному просторі, являють собою концентричні труби, внутрішня труба - комунікаційна, зовнішня - екрануюча, порожнини між якими з'єднані з атмосферою по всій довжині.2....

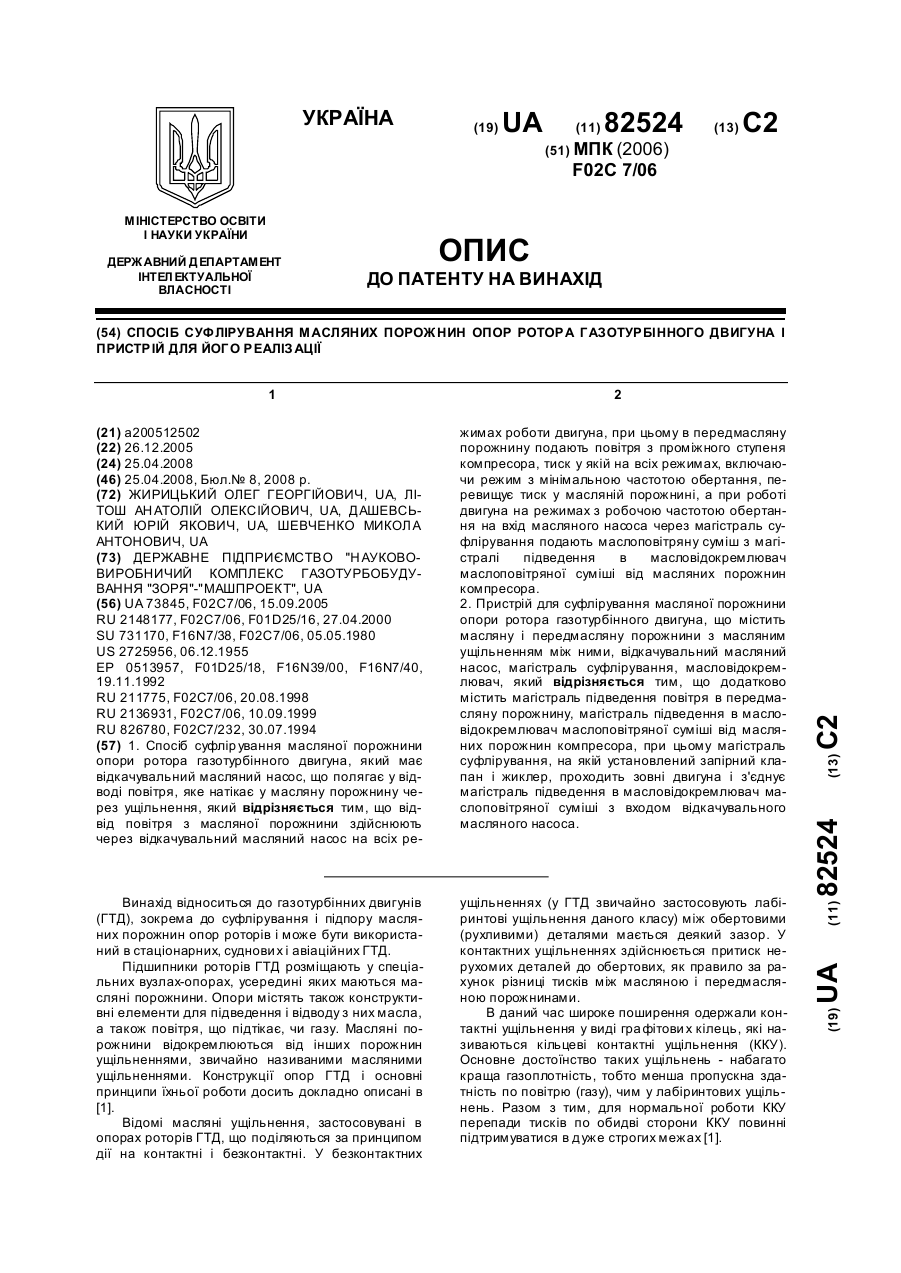

Номер патенту: 82524

Опубліковано: 25.04.2008

Автори: Літош Анатолій Олексійович, Шевченко Микола Антонович, Жирицький Олег Георгійович, Дашевський Юрій Якович

МПК: F02C 7/06

Мітки: суфлірування, ротора, спосіб, опор, пристрій, реалізації, двигуна, газотурбінного, масляних, порожнин

Формула / Реферат:

1. Спосіб суфлірування масляної порожнини опори ротора газотурбінного двигуна, який має відкачувальний масляний насос, що полягає у відводі повітря, яке натікає у масляну порожнину через ущільнення, який відрізняється тим, що відвід повітря з масляної порожнини здійснюють через відкачувальний масляний насос на всіх режимах роботи двигуна, при цьому в передмасляну порожнину подають повітря з проміжного ступеня компресора, тиск у якій на всіх...

Номер патенту: 82185

Опубліковано: 25.03.2008

Автори: Бар Жак, Бьотен Брюно, Бує Філіпп

МПК: F01D 25/16, F02C 7/00, F02C 7/06 ...

Мітки: турбіна, тиску, низького, двигуна, газотурбінного

Формула / Реферат:

1. Турбіна (12) низького тиску газотурбінного двигуна, який містить турбіну (10) високого тиску, що має ротор, цапфи високого тиску і розташована перед турбіною (12) низького тиску в напрямку течії газових потоків, що проходять через газотурбінний двигун, і кожух (14) колектора вихідних газів, розташований за турбіною (12) низького тиску в напрямку течії зазначених газових потоків, причому турбіна (12) низького тиску містить ротор (16, 18),...

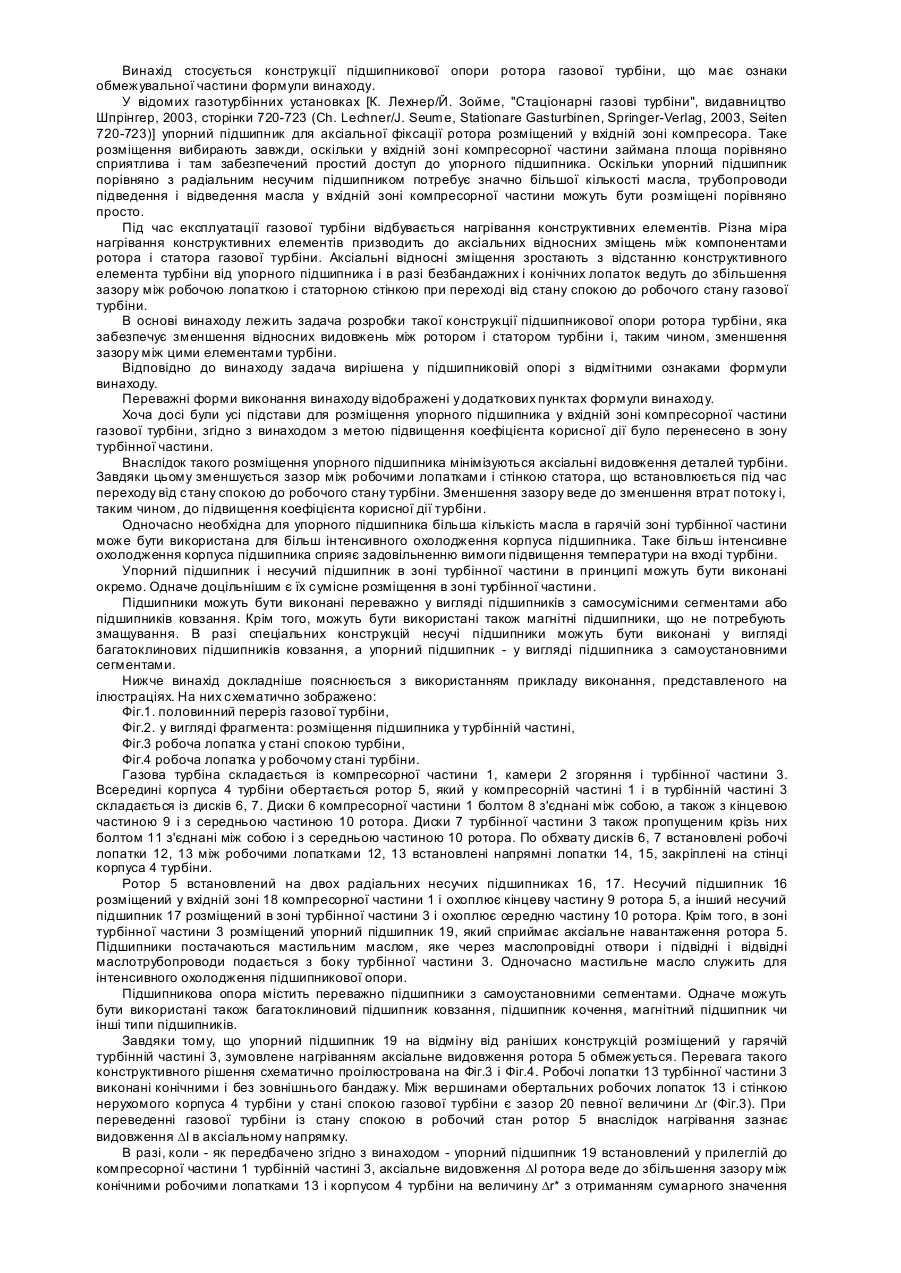

Номер патенту: 79119

Опубліковано: 25.05.2007

Автори: Кляйнефельдт Андреас, Орт Ульріх, Бласвіх Міхаель, Ашенбрук Еміль

МПК: F02C 7/06

Мітки: опора, підшипникова, ротора, турбіни, газової

Формула / Реферат:

1. Підшипникова опора ротора (5) газової турбіни, що має компресорну частину (1) і турбінну частину (3), причому ротор (5) встановлений на аксіальному упорному підшипникові (19) і двох радіальних несучих підшипниках (16, 17), з яких один несучий підшипник (16) встановлений у вхідній зоні компресорної частини (1), а інший несучий підшипник (17) встановлений у зоні турбінної частини (3), яка відрізняється тим, що упорний підшипник (19)...

Номер патенту: 73845

Опубліковано: 15.09.2005

Автори: Дашевський Юрій Якович, Літош Анатолій Олексійович

МПК: F02C 7/06

Мітки: ущільнення, пристрій, гтд, газової, здійснення, спосіб, турбіни, підшипника

Формула / Реферат:

1. Спосіб ущільнення підшипника газової турбіни газотурбінного двигуна, що включає регулювання перепадів тисків на кільцевому контактному ущільненні по режимах роботи двигуна за рахунок зміни тиску в масляній порожнині, який відрізняється тим, що при підвищенні режиму роботи двигуна до режиму R1, при якому встановлюється максимально допустимий перепад тисків на кільцевому контактному ущільненні, відкривають запірний клапан на магістралі...

Номер патенту: 16466

Опубліковано: 29.08.1997

Автори: Музикант Раїса Корнієвна, Жирицький Олександр Олегович, Лисенко Валентин Никитович, Вдовін Петро Іванович, Спіцин Володимир Євгенович

МПК: F02C 7/06

Мітки: підшипника, охолоджування, пристрій, двигуна, газотурбінного

Формула / Реферат:

Устройство для охлаждения подшипника га­зотурбинного двигателя, содержащее силовой кор­пус, патрубок подвода охлаждающего воздуха в полость кольцевого экрана, в которой размещен подшипниковый узел, торцовые крышки с уплот-нительными элементами, имеющими полость, от­личающееся тем, что, с целью повышения эффективности охлаждения, устройство снабжено кожухом с перегородкой, установленным вокруг . патрубка, крышки выполнены полыми и их поло­сти...

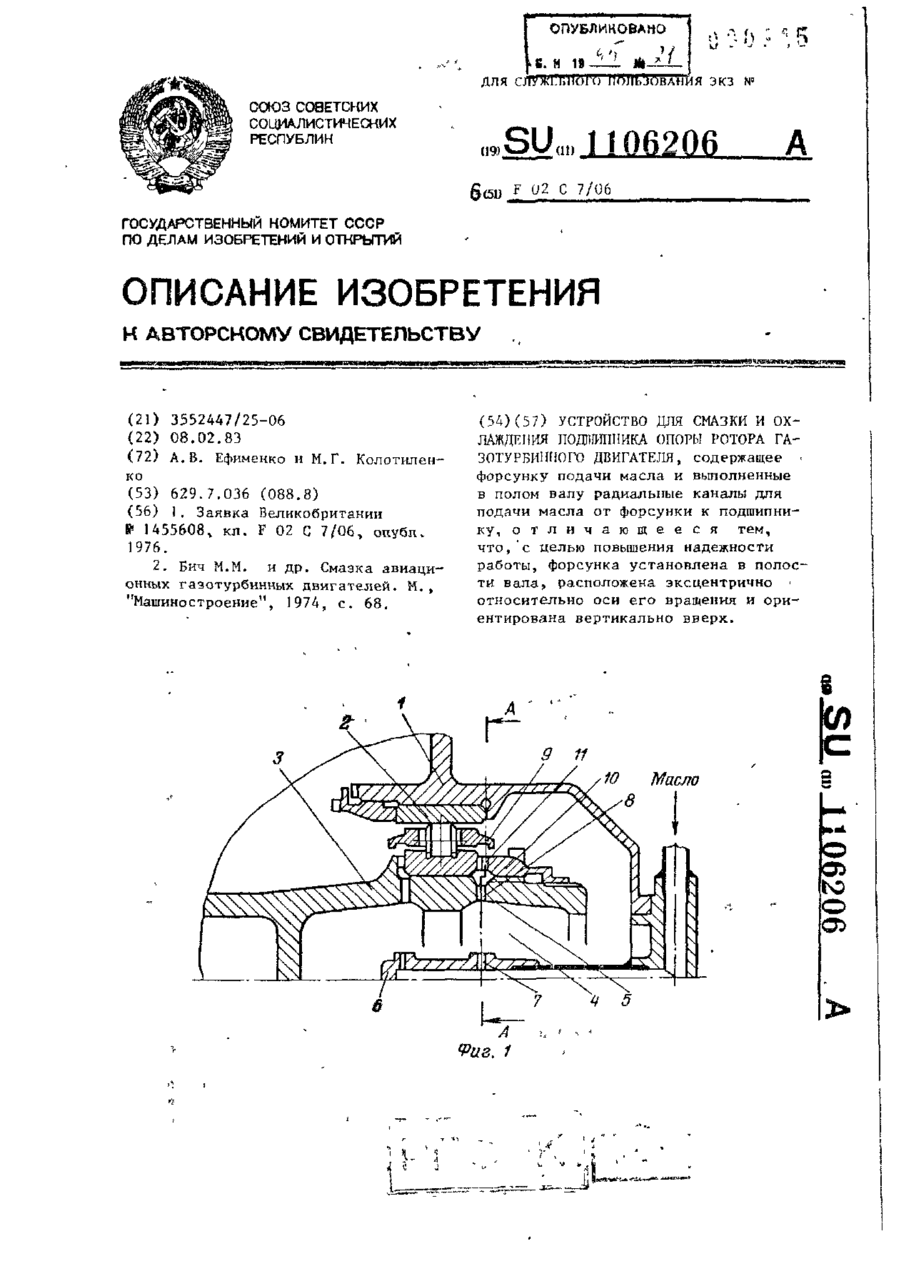

Номер патенту: 16647

Опубліковано: 29.08.1997

Автори: Єфименко Анатолій Васильович, Колотиленко Михайло Георгійович

МПК: F02C 7/06

Мітки: охолодження, підшипника, змащування, двигуна, пристрій, опори, ротора, газотурбінного

Формула / Реферат:

Устройство для смазки и охлаждения под­шипника опоры ротора газотурбинного двигателя, содержащее форсунку подачи масла и выполнен­ные в полом валу радиальные каналы для подачи масла от форсунки к подшипнику, отличающееся тем, что, с целью повышения надежности работы, форсунка установлена в полости вала, расположе­на эксцентрично относительно оси его вращения и ориентирована вертикально вверх.

Номер патенту: 16646

Опубліковано: 29.08.1997

Автори: Глущенко Микола Іванович, Єфименко Анатолій Васильович, Колотиленко Михайло Георгійович

МПК: F02C 7/06

Мітки: двигуна, подання, пристрій, опори, підшипник, мастила, газотурбінного

Формула / Реферат:

Устройство для подачи масла в подшипник опо­ры газотурбинного двигателя, содержащее корпус с входным и выходным масляными каналами и распо­ложенное между ними ленточное перфорированное кольцо фильтра, установленное в кольцевой канавке корпуса, отличающееся тем, что, с целью улучше­ния технологичности и монтажа при ремонтах дви­гателя, на дне канавки выполнены по крайней мере три выступа, при этом один из последних расположен напротив входного...
