Процес підвищення тепловіддачі теплорозсіюючих повітряних радіаторів термоелектричнихпристроїв
Формула / Реферат
1. Процес підвищення тепловіддачі повітряних радіаторів термоелектричних пристроїв шляхом дії на них акустичних хвиль, який відрізняється тим, що несуча частота акустичних хвиль вибирається в інтервалі f0=30-50 кГц, при цьому вона модулюється частотою fn=40-80 Гц.
2. Процес за п. 1, який відрізняється тим, що як випромінювач акустичних хвиль застосовують пристрої на основі п'єзоефекту, наприклад кварцові резонатори.
3. Процес за п. 1, який відрізняється тим, що як випромінювач застосовують пристрої на основі ефекту магнітострикції.
Текст

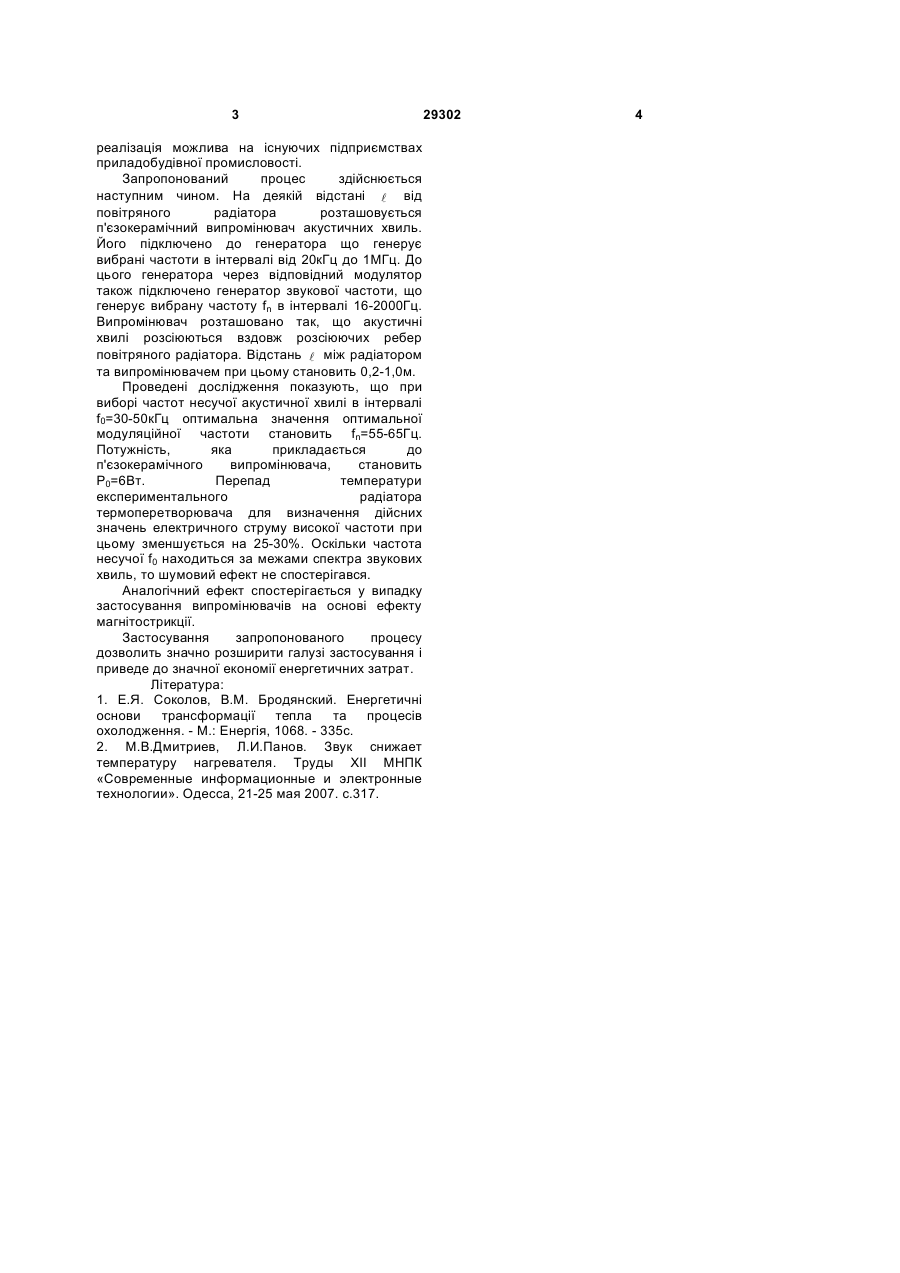

1. Процес підвищення тепловіддачі повітряних радіаторів термоелектричних пристроїв шляхом дії на них акустичних хвиль, який відрізняється тим, що несуча частота акустичних хвиль вибирається 3 реалізація можлива на існуючих підприємствах приладобудівної промисловості. Запропонований процес здійснюється наступним чином. На деякій відстані l від повітряного радіатора розташовується п'єзокерамічний випромінювач акустичних хвиль. Його підключено до генератора що генерує вибрані частоти в інтервалі від 20кГц до 1МГц. До цього генератора через відповідний модулятор також підключено генератор звукової частоти, що генерує вибрану частоту fn в інтервалі 16-2000Гц. Випромінювач розташовано так, що акустичні хвилі розсіюються вздовж розсіюючих ребер повітряного радіатора. Відстань l між радіатором та випромінювачем при цьому становить 0,2-1,0м. Проведені дослідження показують, що при виборі частот несучої акустичної хвилі в інтервалі f0=30-50кГц оптимальна значення оптимальної модуляційної частоти становить fn=55-65Гц. Потужність, яка прикладається до п'єзокерамічного випромінювача, становить Р0=6Вт. Перепад температури експериментального радіатора термоперетворювача для визначення дійсних значень електричного струму високої частоти при цьому зменшується на 25-30%. Оскільки частота несучої f0 находиться за межами спектра звукових хвиль, то шумовий ефект не спостерігався. Аналогічний ефект спостерігається у випадку застосування випромінювачів на основі ефекту магнітострикції. Застосування запропонованого процесу дозволить значно розширити галузі застосування і приведе до значної економії енергетичних затрат. Література: 1. Е.Я. Соколов, В.М. Бродянский. Енергетичні основи трансформації тепла та процесів охолодження. - М.: Енергія, 1068. - 335с. 2. М.В.Дмитриев, Л.И.Панов. Звук снижает температуру нагревателя. Труды XII МНПК «Современные информационные и электронные технологии». Одесса, 21-25 мая 2007. с.317. 29302 4
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess of increase of heating capacity of heat- dissipating air radiators
Автори англійськоюAscheulov Anatolii Anatoliiovych
Назва патенту російськоюПроцесс повышения теплоотдачи тепло рассеивающих воздушных радиаторов
Автори російськоюАщеулов Анатолий Анатольевич
МПК / Мітки
МПК: F28F 13/00
Мітки: тепловіддачі, повітряних, термоелектричнихпристроїв, підвищення, радіаторів, теплорозсіюючих, процес
