Піскова насадка гідроциклона
Номер патенту: 29348
Опубліковано: 10.01.2008
Автори: Свістельник Олег Якимович, Свістельник Ірина Олегівна, Бро Семен Маєрович
Формула / Реферат
Піскова насадка гідроциклона, що містить змінний циліндричний елемент з конічним отвором, що приєднаний до нижнього фланця конічної частини гідроциклона, і повернений розширенням конічного отвору в бік згадуваного фланця, яка відрізняється тим, що обладнана порожнистим циліндричним корпусом з фланцем біля одного торця і внутрішнім буртиком біля другого торця, при цьому фланець корпуса приєднаний до нижнього фланця конічної частини гідроциклона, а змінний циліндричний елемент виконаний з гуми і встановлений всередині циліндричного корпуса між нижнім фланцем конічної частини гідроциклона і буртиком корпуса з осьовим пружним деформуванням.
Текст

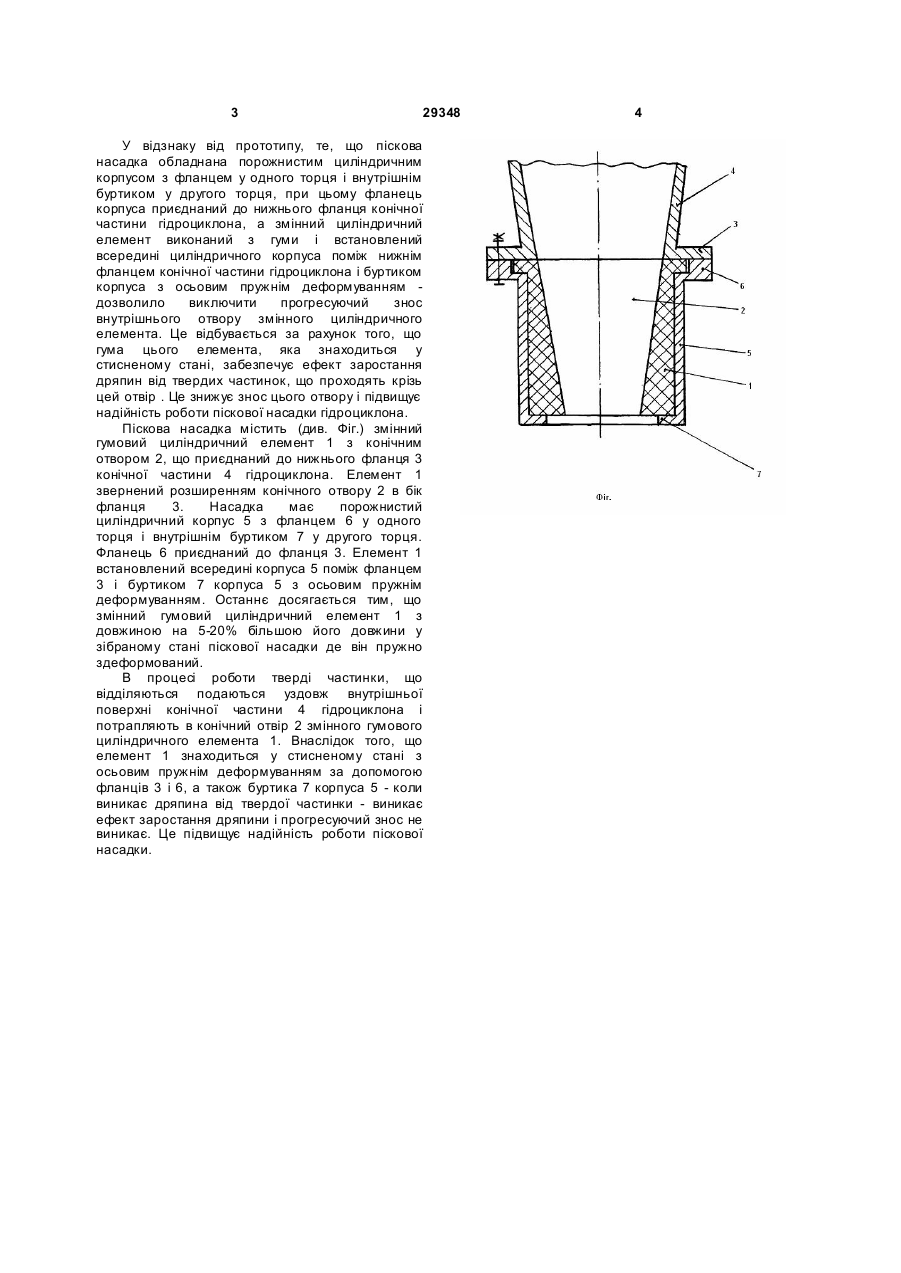

Піскова насадка гідроциклона, що містить змінний циліндричний елемент з конічним отвором, що приєднаний до нижнього фланця 3 29348 У відзнаку від прототипу, те, що піскова насадка обладнана порожнистим циліндричним корпусом з фланцем у одного торця і внутрішнім буртиком у другого торця, пpи цьому фланець корпуса приєднаний до нижнього фланця конічної частини гідроциклона, а змінний циліндричний елемент виконаний з гуми і встановлений всередині циліндричного корпуса поміж нижнім фланцем конічної частини гідроциклона і буртиком корпуса з осьовим пружнім деформуванням дозволило виключити прогресуючий знос внутрішнього отвору змінного циліндричного елемента. Це відбувається за рахунок того, що гума цього елемента, яка знаходиться у стисненому стані, забезпечує ефект заростання дряпин від твердих частинок, що проходять крізь цей отвір . Це знижує знос цього отвору і підвищує надійність роботи піскової насадки гідроциклона. Піскова насадка містить (див. Фіг.) змінний гумовий циліндричний елемент 1 з конічним отвором 2, що приєднаний до нижнього фланця 3 конічної частини 4 гідроциклона. Елемент 1 звернений розширенням конічного отвору 2 в бік фланця 3. Насадка має порожнистий циліндричний корпус 5 з фланцем 6 у одного торця і внутрішнім буртиком 7 у другого торця. Фланець 6 приєднаний до фланця 3. Елемент 1 встановлений всередині корпуса 5 поміж фланцем 3 і буртиком 7 корпуса 5 з осьовим пружнім деформуванням. Останнє досягається тим, що змінний гумовий циліндричний елемент 1 з довжиною на 5-20% більшою його довжини у зібраному стані піскової насадки де він пружно здеформований. В процесі роботи тверді частинки, що відділяються подаються уздовж внутрішньої поверхні конічної частини 4 гідроциклона і потрапляють в конічний отвір 2 змінного гумового циліндричного елемента 1. Внаслідок того, що елемент 1 знаходиться у стисненому стані з осьовим пружнім деформуванням за допомогою фланців 3 і 6, а також буртика 7 корпуса 5 - коли виникає дряпина від твердої частинки - виникає ефект заростання дряпини і прогресуючий знос не виникає. Це підвищує надійність роботи піскової насадки. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic cyclone apex
Автори англійськоюBro Semen Maierovych, Svistelnyk Oleh Yakymovych, Svistelnyk Iryna Olehivna
Назва патенту російськоюПесочная насадка гидроциклона
Автори російськоюБро Семен Майерович, Свистельник Олег Акимович, Свистельник Ирина Олеговна
МПК / Мітки
МПК: B04C 3/00
Мітки: гідроциклона, піскова, насадка
